MODELO 8420 (sustituye al Modelo 8720)

BK Connect Modal Analysis

Ofrece potentes herramientas de creación de geometrías y un completo conjunto de herramientas de análisis y validación para realizar análisis modal monorreferencia.

Solicitar oferta

BK Connect Modal Analysis realiza análisis modal clásico, extrayendo parámetros modales de las funciones de respuesta de frecuencia (FRF) obtenidas mediante excitación de una estructura con un martillo de impacto o un vibrador individual.

Tiene una interfaz gráfica de usuario (GUI) intuitiva y altamente personalizable, articulada en torno al flujo de trabajo de análisis, que guía al usuario paso a paso. Incluye indicaciones visuales, validación intermedia de medidas, configuración de la estimación de parámetros, selección de modos, validación de análisis y elaboración de informes. De este modo, los operarios y técnicos de pruebas pueden realizar análisis modal de forma rutinaria, mientras que los especialistas modales disponen de un alto grado de flexibilidad.

APLICACIONES TÍPICAS

  • Análisis modal clásico monorreferencia a partir de FRF medidas.
  • Estimación de los parámetros modales que deben emplearse en la correlación de modelos de elementos finitos y en aplicaciones de actualización, verificación de diseños, resolución de problemas, benchmarking y control de calidad.
  • Planificación y validación de ensayos empleando resultados de análisis de elementos finitos (FEA).

CARACTERÍSTICAS

El software contiene potentes herramientas de creación de geometrías, con modelización top-down o bottom-up. Además, permite importar geometrías de ensayo y reducir modelos FE a geometrías de ensayo. Los parámetros modales pueden extraerse y validarse empleando distintas MIF y herramientas de ajuste de curvas y validación con SDOF y MDOF. Se encuentra disponible un gran número de tipos de animaciones, para investigar y documentar los mejores resultados posibles.

PRESTACIONES

  • Validación y análisis de medidas guiada por la geometría.
  • Animación basada en funciones para validación de medidas y configuración de ensayos.

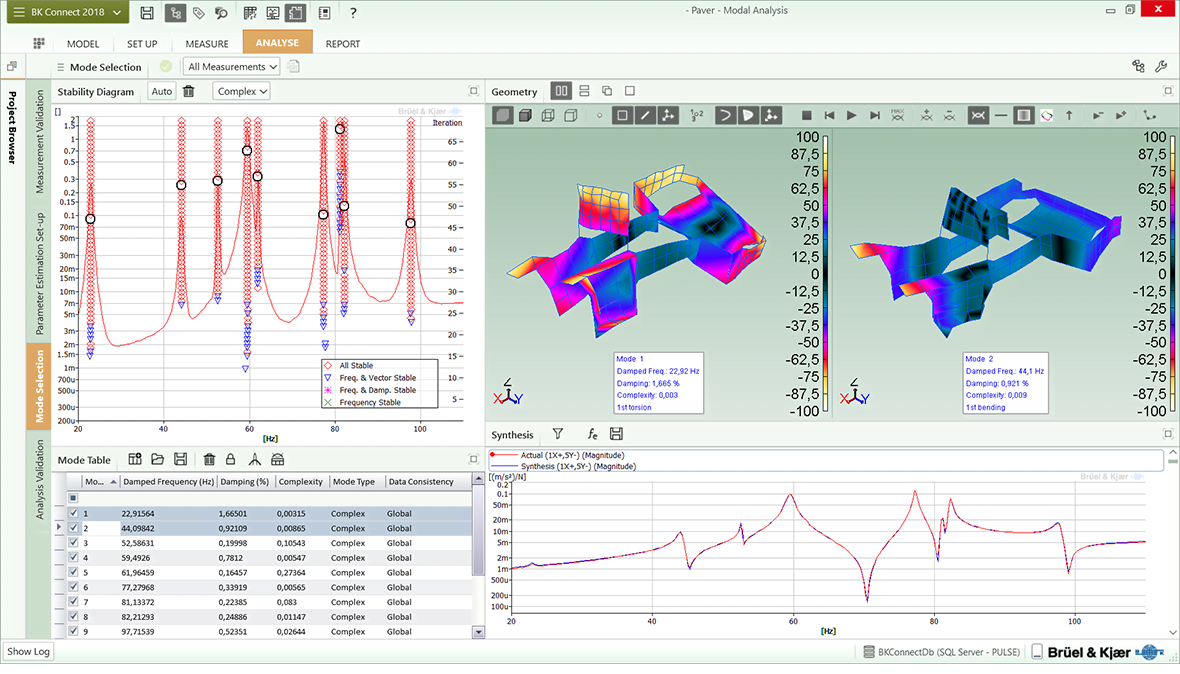

  • Diagramas de estabilidad claros, para una vista de conjunto mejorada y una selección de modos inmediata.
  • Síntesis de funciones de respuesta de frecuencia (FRF), con función de error y criterios de confianza de la respuesta de frecuencia (FRAC).
  • Conjunto completo de funciones de indicación de modos (MIF) y herramientas de ajuste de curvas y validación de análisis.
    • Función de indicación de modos normales (NMIF) y de suma de potencias (PMIF).
    • Herramientas de ajuste de curvas SDOF y MDOF.
    • Ajuste de curvas con resolución local y global.
    • Diagrama de estabilidad con resolución de modos mejorada.
    • Validación de análisis: AutoMAC, CrossMAC, gráfico de complejidad y gráfico de geometría CoMAC.
  • Puede utilizarse como una aplicación independiente, conjuntamente con el sistema de adquisición de datos actual del usuario.
