8400-B型 - 8400-F型(8718-A, B, C型、8700型、7709型、7789型後継)

BK Connect File Importers/Exporters および Finite Element Model Interface

PULSE LabShop、Test for I-deas、SonoscoutおよびDactronで使用されている独自の試験ファイル形式、HBMやHead Acousticsなどにより使用されるサードパーティの形式、Microsoft Excelスプレッドシート、UFF、ASAM ODSなどの標準的な試験ファイル形式、 Nastran、Ansys、Abaqusの有限要素(FE)モデルなどをインポート・エクスポートします。

見積もり依頼

既にお持ちの8400型 Data Viewerアプリケーションにこれらのオプションを追加することにより、過去のプラットフォーム、標準およびサードパーティの実験ファイル形式およびFEモデルなどのファイルを読み込むことができます。データは損失や破損されることなくBK Connectプラットフォームと安全に転送されるので、出処によらずすべてのデータに継続してシームレスにアクセスできます。

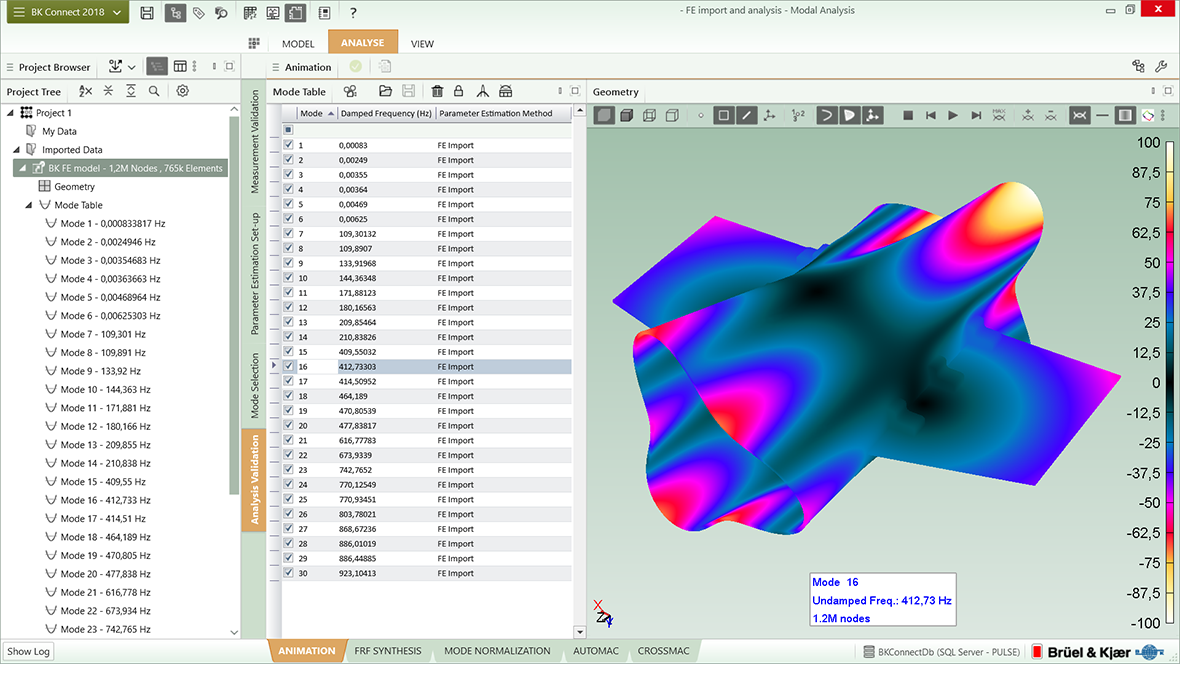

有限要素(FE)モデル
Nastran、Ansys、Abaqusなどの有限要素法解析(FEA)ソフトウェアのジオメトリモデルと結果は、実験 - FEA統合のためにインポートできます。BK Connect Modal Analysis やBK Connect Correlation Analysisと組み合わせることにより、試験の計画や検証、およびモデルとの相関解析が可能になります。

使用事例

標準または独自の実験ファイル形式を使用するファイルインターフェース:

  • 他のブリュエル・ケアーシステムのデータとBK Connectのデータとの交換および比較
  • BK Connectのデータとサードパーティーの異なるシステムからのデータを交換および比較

FEモデルインターフェースは以下の場合に用いられます:

  • 大規模なFEモデルを扱いやすい実験モデルにするための試験計画
  • 実験とFEAの結果比較による試験データの検証
  • 実験とFEA結果の間の完全な相関解析を実行するモデルコリレーション

機能

  • PULSE LabShop、PULSE Reflex、Test for I-deas、Sonoscout、Dactronのブリュエル・ケアーの過去のデータファイルのインポート/エクスポート(8400-B型)
  • Microsoft® Excel®ファイルおよびUFFファイルのインポート/エクスポート(8400-B型)
  • HBM、ASAM ODSおよびHead Acousticsなどからのインポート/エクスポート(8400-C型)
  • Nastran (MSC, NX, NEi) FEモデルのインポート(8400-D型)
  • Ansys FEモデルのインポート(8400-E型)
  • Abaqus FEモデルのインポート(8400-F型)

前提条件
