Ruido de pass-by de vehículos

Ruído de passagem de veículo

A caracterização da assinatura acústica global de um veículo requer a sua medição em funcionamento, conforme ele passa por microfones estacionários

O som externo de um veículo em movimento faz parte de sua característica, podendo ser uma parte fundamental de seus atrativos. Porém, o ruído coletivo do tráfego de milhares de carros e caminhões pode ser considerável. Para ajudar a reduzir os ruídos em nosso ambiente, as agências governamentais estabelecem os limites do ruído de passagem para cada tipo de veículo terrestre – regulamentações críticas que devem ser respeitadas.

Caracterização acústica

A caracterização da assinatura acústica global de um veículo requer a medição enquanto ele está em funcionamento, conforme passa por microfones estacionários. Para medir o ruído de veículos em circunstâncias que refletem com a maior precisão a utilização real do veículo, as normas de medição estipulam a quantidade de ruído que deve ser medida. Os métodos para veículos sobre rodas, tais como caminhões, automóveis e motocicletas, determinam a posição precisa na qual o veículo em teste precisa ser acelerado na potência máxima. De forma similar, os testes de certificação de aeronaves exigem medições de ruído na decolagem e aterrissagem.

Desenvolvimento do ruído de passagem

Por ser uma área intensamente regulada por normas, é importante ficar a par dos mais recentes desenvolvimentos em testes de passagem. Um bom exemplo são as disposições adicionais sobre as emissões sonoras (ASEP), que aumentam a quantidade de testes para veículos e consideravelmente aprofundam a complexidade dos cálculos. Outro exemplo é a passagem em ambientes internos, que pode economizar tempo e dinheiro em uma pista de teste estando, porém, sujeita às suas próprias normas particulares de medição. O nosso software lhe ajuda a passar por todas as fases de teste exigidas pelas normas relevantes à sua indústria.

A medição de ruído de passagem é obrigatória aos fabricantes automotivos para a certificação de produtos, sendo que os procedimentos e condições de medição são recomendados pela norma ISO 362-3. Além disso, as medição de ruído de passagem podem ser usadas como uma ferramenta para o desenvolvimento e a identificação de problemas de produtos.

O PULSE Indoor Pass-by oferece uma ferramenta para simular o desempenho de field pass-by de um veículo operado sobre um dinamômetro de chassi em uma câmara semi-anecóica, de acordo com uma variedade de normas internacionais. A medição do ruído interior e exterior de um veículo durante sua operação é bem mais simples em uma câmara dessas. A eliminação de variáveis, tais como variações climáticas e de local, torna as medições mais reproduzíveis, enquanto o veículo estacionário permite uma maior instrumentação. A simulação do ruído de passagem normal é alcançada ao posicionar uma fileira de microfones ao longo do veículo em teste, para que não haja necessidade de passar o veículo em teste pelos microfones estacionários, como acontece nas medições convencionais do ruído de passagem em ambientes externos. Ao invés disso, o veículo é acelerado da mesma forma que sobre um dinamômetro de chassi.

Sugestão de sistema

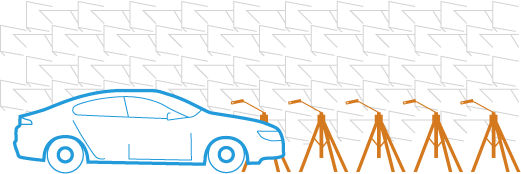

Vehicle indoor pass-by system overview

Um sistema Pass-by Indoor típico é baseado na plataforma de aquisição e análise de dados do PULSE LabShop. Os componentes do software - PULSE Pass-by Indoor - são combinados com o hardware de aquisição de dados LAN ‐ XI (incluindo estrutura, módulos e painéis frontais), microfones de campo livre e um gravador de dados.

A opção de Análise da Contribuição de Ruídos Exteriores oferece mais possibilidades de identificar as principais contribuições do ruído externo correspondentes às fontes específicas de ruído, tais como conjuntos trem de força, sistemas de admissão/escapamento e pneus.

A certificação de que os veículos cumprem as especificações de emissão de ruído exige medições de acordo com procedimentos definidos por normas internacionais. Elas especificam um teste de ruído de conjunto motriz e pneu/estrada sob típicas condições de tráfego urbano, o que implica em rigorosas exigências aos testes de ruído de passagem e em marcha neutra.

Os equipamentos de teste devem ser compatíveis com os métodos de medição especializados, bem como validar os valores definidos determinados pela norma do teste. As nossas soluções abrangem todo o espectro do teste de passagem – desde os simples testes de conformação até o diagnóstico de múltiplos canais. Todas as nossas soluções de passagem (em ambientes externos ou internos) são compatíveis com as normas internacionais mais comuns, tais como a ISO 362, SAE J1470, ISO 13325 e ISO 5130. Além disso, a nossa seleção de array em beamforming oferece o mapeamento do som em ambientes externos, ajudando a localizar, com precisão, as fontes sonoras que contribuem ao som do veículo.

Sugestão de sistema

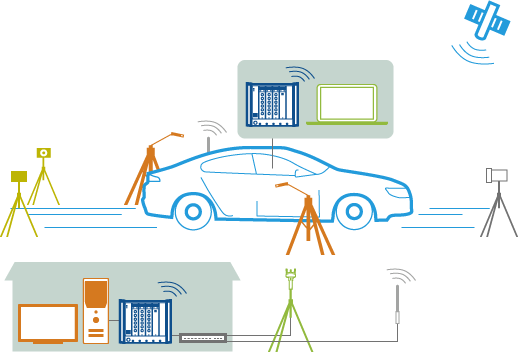

Vehicle outdoor pass-by system overview

As soluções de passagem de veículo PULSE são plataformas PULSE completas de aquisição e análise de dados. Elas incluem o hardware de aquisição de dados LAN-XI, acessórios para passagem (tais como fotocélulas) para fornecerem uma referência da posição absoluta, um sensor de velocidade (radar, GPS ou outro dispositivo) para fornecer informações contínuas de velocidade e posição, bem como uma estação meteorológica para fornecer parâmetros ambientais. O sistema pode ser expandido, desde configurações de teste de conformação até configurações com múltiplos veículos e canais de medição de veículo a bordo. A operação por uma única pessoa também é possível.
