Análise de fontes, caminhos e contribuições de ruído e vibrações

Identificar as fontes das emissões vibro acústicas que ouvimos e sentimos é essencial para a criação de veículos confortáveis.

Máquinas, inevitavelmente, fazem várias emissões vibro acústicas que ouvimos e sentimos. No entanto, a fim de refinar a experiência, precisamos saber mais do que meramente os níveis e as percepções experimentadas pelo humano. Para reduzir a fonte correta de fenômenos vibro acústicos, precisamos conhecer as contribuições das várias fontes em detalhes. E para atenuar os caminhos que a energia vibro acústica nos leva, precisamos entender como ele viaja através da estrutura e através do ar.

Análise de fontes, caminhos e contribuições de ruído e vibrações

Durante o aperfeiçoamento de veículos de desenvolvimento, surgem questões de engenharia como: "É a fonte que é muito alto, ou o caminho que transmite muito facilmente?" Entender como as vibrações se desenvolvem a partir da fonte em efeitos na posição do receptor (SPC), ou análise do caminho de transferência. Isso pode categorizar os efeitos percebidos no usuário como aerotransportados ou estruturados, e perfurar progressivamente mais profundamente em suas origens, rastreando-os de volta para a causa raiz, como um monte de motor específico.

Domínio do tempo

Para um SPC eficaz em veículos, é importante ser capaz de analisar eventos transitórios, tais como run-ups e run-downs. Também é muito útil ser capaz de reproduzir sinais gravados com segurança e modificá-los para simular alterações de design. Com o software SPC de domínio de tempo, você pode escutar caminhos e resultados de ruído e modificá-los para definir níveis de destino nos detalhes dos pontos fortes de fonte do componente individual ou caminhos de transferência. O software também pode atuar como uma ponte para modelos CAE, combinando dados de teste e projetos CAE para produzir modelos híbridos que destacam possibilidades de design.

Como é que cada componente contribuirá para o som geral de um produto? Como pode dizer de onde vem o som? Como ele viaja para onde você ouve? E o que você pode fazer para melhorar o som do veículo? Se avaliar as contribuições de um motor em um banco de teste, ou identificar contribuições operacionais na estrada, o domínio do tempo de análise de fontes, caminhos e contribuições de ruído e vibrações (SPC) permite avaliar os caminhos de transferência e contribuições para avaliar rapidamente o ruído e a vibração percebida pelos ocupantes do veículo. Nossa exclusiva tecnologia de domínio do tempo permite que você escute e compare conjuntos de dados consecutivos e avalie os efeitos que a evolução terá em produtos finais através de modelos SPC. O sistema também pode inspecionar os dados no domínio da frequência, dando grande flexibilidade.

Sugestão de sistema

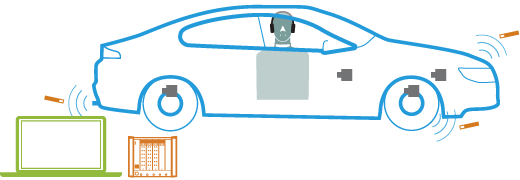

Time-Domain Source Path Contribution system overview

Uma configuração típica consiste em um sistema de aquisição de dados PULSE com visualizador SPC (7798-A), domínio Time (7798-E) e software Insight 8601-S e hardware LAN-XI. Nós também recomendamos o hardware adequado de reprodução de som - placa de som ZH-0677, amplificador de headphone ZE-0769 e fones de ouvido HT-0017. Acelerômetros, microfones, martelos, etc., também são necessários.

O SPC trabalha com os dados adquiridos com os sistemas de aquisição de dados PULSE, bem como com a maioria dos outros sistemas de aquisição de dados e a maioria das soluções CAE.

O SPC oferece uma ponte entre dados experimentais do mundo real e dados analíticos gerados a partir de modelos CAE. Combine teste e resultados CAE em SPC para produzir modelos híbridos ou protótipos virtuais. Use o Insight para experimentar os resultados de dados SPC experimentais, híbridos ou puramente analíticos baseados em CAE através de reprodução interativa e análise dos resultados.

Sugestão de sistema

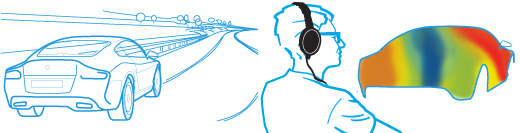

Integration of CAE and test data system overview

Para o teste de integração SPC do CAE, uma configuração típica consiste em SPC visualizador(7798-A), no domínio do tempo SPC (7798-E) e Insight 8601-S. Nós também recomendamos o hardware de reprodução de som, incluindo a placa de som ZH-0677, amplificador de headphone ZE-0769 e fones de ouvido HT-0017.

O DTS CAE Auditioner (8601-X) é um modelo opcional para o Insight Type 8601-S e pode incorporar rapidamente os pontos fortes de origem e transferência de programas CAE comuns na ferramenta de avaliação Insight.
