Звуковая мощность

Сегодня шуму уделяется беспрецедентно большое внимание. Уровень шума инструментов, устройств, механизмов и другого оборудования часто имеет решающее значение для покупателей.

Сегодня покупатели уделяют все больше внимания уровню шума инструментов, устройств, механизмов и другого оборудования. Они стремятся максимально избавлять пользователей и посторонних лиц от воздействия шума. Чтобы стимулировать производителей снижать шум изделий, стандарты (например, директива ЕС 2010/30/EU) требуют четко указывать на изделиях данные об их звуковой мощности. Свободный доступ к этой информации облегчает выбор потребителям и стимулирует конкуренцию между производителями по шумозащищенности изделий.

Достоверные уровни шума

Для того, чтобы покупатели могли эффективно пользоваться наклейками с информацией о шумовых характеристиках изделий, измерения шумов должны быть достоверными и сопоставимыми друг с другом. Звуковая мощность характеризует абсолютную акустическую энергию изделия, которая не зависит от акустической среды. Для обеспечения идентичности испытаний стандарты определяют конкретные методы измерения шума любого оборудования – от бытовой техники до землеройных машин. Решения компании Brüel & Kjær’s поддерживают широкий круг стандартов ЕС и международных стандартов, а также помогают пользователям соблюдать их.

Измерение звуковой мощности

Звуковую мощность можно определять с помощью различных видов измерений в зависимости от испытываемого изделия. Интенсивность звука используется при натурных измерениях и проектировании изделий; она идеально подходит для стационарных объектов, таких как вытяжные вентиляторы. Измерение звуковой мощности в реверберационной камере и в свободном поле чаще всего проводится при аудите производства и массовых испытаниях изделий (например, бытовой техники). Компания Brüel & Kjær играет важную роль в создании и поддержке основных стандартов проведения измерений, в том числе IEC 60704-2-4 для стиральных машин, а также стандартов ISO 6393, ISO 6394, ISO 6395 и ISO 6396 для уличного машинного оборудования.

Для измерения звуковой мощности источника шума традиционно требовалось располагать его в специальном помещении — например, безэховой или реверберирующей камере. Тем не менее, интенсивность источника звука можно измерять в любом акустическом поле и непосредственно определять звуковую мощность. Поскольку при измерении интенсивности звука на закрытой поверхности постоянный фоновый шум не вносит вклад в вычисляемую звуковую мощность, можно проводить измерения для отдельных механизмов и компонентов даже в условиях, когда другие компоненты излучают шум. Поскольку интенсивность звука характеризует его величину и направление, она очень полезна при обнаружении источников звука. Таким образом, можно изучать диаграммы направленности излучения шума устройств со сложными вибрациями в естественных условиях.

Предлагаемое решение

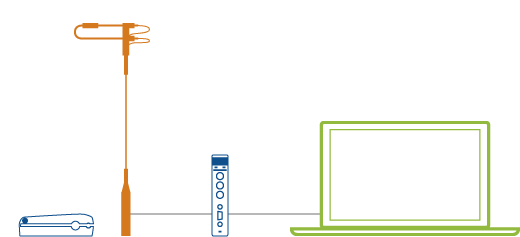

Sound intensity based sound power system overview

Программное обеспечение PULSE Sound Power Using Sound Intensity (вычисление звуковой мощности по интенсивности звука на платформе PULSE) типа 7882 позволяет определять звуковую мощность, сохранять информацию о ней и создавать отчеты в соответствии со стандартами ISO 9614 (части 1, 2 и 3) при помощи специальных шаблонов. Для соблюдения всех трех стандартов необходимо одно и то же оборудование. Чтобы выполнять требования выбранного стандарта, можно воспользоваться специальным шаблоном PULSE, который включает в себя список всех необходимых задач. Списки задач для стандартов схожи между собой и являются наглядными пользовательскими интерфейсами.

Мы также предлагаем портативную систему для анализа интенсивности звука, которая состоит из двухканального переносного анализатора типа 2270 (с шумомером), программного обеспечения для определения интенсивности звука BZ-7233 и набора для определения интенсивности звука типа 3654.

Звуковая интенсивность (Учебник)

Sound power with hand-held sound intensity system
> Hand-held Sound Intensity System Type 2270-G with Sound Intensity Software BZ-7233 and Sound Intensity Probe Kit Type 3654

> PULSE Sound Power Using Sound Intensity Type 7882

Для определения шума, излучаемого изделием, рекомендуется исследовать его звуковую мощность, поскольку она характеризует абсолютную мощность источника шума вне зависимости от его акустической среды. Один из основных методов, используемых для этой цели, состоит в том, что источник звука помещается в реверберационную камеру (рассеянное акустическое поле) и его звуковая мощность определяется путем измерения звукового давления.

Лабораторные реверберационные камеры, описанные в стандарте ISO 3741, особенно эффективны в прецизионных испытаниях сравнительно небольших механизмов, которые, как правило, излучают стабильный звук. С другой стороны, для соблюдения требований стандарта ISO 3743-2 созданы специальные, более дешевые реверберационные камеры, которые обеспечивают результаты промышленного качества и особенно хорошо подходят для непосредственного измерения уровней звуковой мощности нескольких небольших источников шума по шкале A. В соответствии со стандартом ISO 3743-1 для измерений промышленного качества должны использоваться помещения с капитальными стенами; этому требованию соответствуют даже самые обычные комнаты без специальной акустической облицовки, в которых отсутствует мебель.

Предлагаемое решение

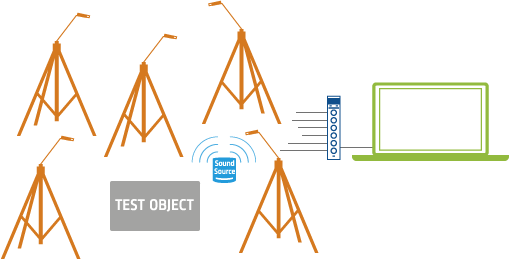

Sound pressure - reverberation room based sound power system overview

Программное обеспечение PULSE Sound Power in Reverberation Rooms (измерение звуковой мощности в реверберационных комнатах на платформе PULSE) типа 7884 проводит измерения и выполняет расчеты в соответствии со стандартами ISO 3741, ISO 3743-1 и ISO 3743-2, регламентирующими определение звуковой мощности источников шума в реверберирующих испытательных средах. Специальный шаблон PULSE позволяет определять количественные характеристики излучения шума, сохранять их и создавать отчеты по ним в соответствии с различными стандартами. В состав решения также входят оборудование для сбора данных LAN-XI, набор микрофонов или один вращающийся микрофон.

PULSE звуковая мощность в реверберационной комнате тип 7884

> Эталонный источник звука тип 4204

> Системы сбора данных LAN-XI

Для охраны труда и защиты окружающей среды национальные и международные законы все чаще регулируют уровень шума, излучаемый механизмами и оборудованием.  Так, все бытовые приборы, которые продаются на территории Европейского Союза, от пылесосов до холодильников, должны снабжаться наклейкой с информацией об их звуковой мощности. Например, на стиральных машинах указывается информация об уровне их шума при стирке и отжиме.

Это дает покупателям возможность сравнивать излучение шума различных устройств, представленных на рынке, и выбирать наиболее тихие. В то же время любая компания, которая производит сертифицированные изделия, соответствующие требованиям ЕС по излучению шума, сталкивается с меньшими препятствиями при импорте своей продукции на крупные потребительские рынки.

В одном из трех основных методов определения излучения шума изделий используется звуковая мощность в свободном поле: источник звука помещается в акустически открытую область (свободное поле) и его мощность определяется путем измерения звукового давления.

Предлагаемое решение

Sound pressure - free-field based sound power system overview

Полностью готовая система позволяет определять звуковую мощность в средах со свободным полем в соответствии со стандартами ISO, ECMA и директивами ЕС. Она упрощает проведение измерений согласно требованиям ЕС, в том числе составление итогового отчета в соответствии с директивой 2009/125/EC. Наша система основана на платформе PULSE и включает в себя оборудование для сбора данных LAN-XI и программное обеспечение для вычисления звуковой мощности. В состав системы также входят микрофоны, тахометр, эталонный источник звука для определения воздействия окружающей среды и набор аксессуаров (в том числе кабели).

> Звуковая мощность и поиск источника шума (Видео)

> PULSE звуковая мощность тип 7799

> Эталонный источник звука 4204

> Системы сбора данных LAN-XI
