Simulador NVH

Имитация виброакустических параметров

Имитация шума, вибрации и неплавности движения (noise, vibration and harshness, NVH) дает менеджерам и покупателям возможность "водить" современные конкурирующие автомобили и их предыдущие модели в реалистичных сценариях, а инженерам — количественно оценивать их мнения.

Сложность борьбы с шумом, вибрацией и неплавностью движения при проектировании транспортных средств хорошо известна специалистам. Кроме того, инженеры постоянно ограничены во времени, поскольку новые модели автомобилей необходимо быстро выводить на рынок. Транспортные средства должны быть тихими и изящными, однако их двигатели должны издавать приятный для слуха рев, не превышающий максимально допустимый уровень. Поскольку с корпусом автомобиля взаимодействуют тысячи деталей, его суммарный шум, вибрации и неплавность движения сложно прогнозировать и проектировать.

Определение целевых характеристик автомобиля

Чтобы превосходить конкурентов в защите от шума, вибрации и неплавности движения, необходимо ставить перед проектировщиками конкретные цели на ранних этапах разработки автомобиля. Тем не менее, мы субъективно воспринимаем шум, вибрации и неплавность движения, а, следовательно, определить количественные цели для этих свойств — непростая задача, в особенности до создания прототипа. Имитация шума, вибрации и неплавности движения дает менеджерам и покупателям возможность "водить" современные конкурирующие транспортные средства и их предыдущие модели в реалистичных сценариях, а инженерам — количественно оценивать их мнения. На основе результатов контрольных тестов инженеры задают улучшенные целевые характеристики шума, вибрации и неплавности движения, а затем декомпозируют их и определяют вклад каждого субкомпонента.

Разработка на основе имитации

Инженеры модифицируют автомобиль на протяжении всей его разработки.  Виртуальный прототип — полезный инструмент для оценки эффекта от внесения изменений и проверки альтернативных проектных решений (например, модификации компонентов автомобиля). Технология имитации шума, вибраций и неплавности движения, разработанная компанией Brüel & Kjær, дает возможность сравнивать различные проекты друг с другом, не создавая физические прототипы автомобилей. При имитации можно сочетать реальные данные, полученные в ходе испытаний, с данными конечноэлементных (finite-element, FE) моделей, используя все общие коды FE.

NVH-имитатор для настольного ПК — это полнофункциональная система для офиса или лаборатории, которая дает пользователю возможность оценивать, изменять и интерактивно проектировать данные, находясь "за рулем" автомобиля в виртуальном сценарии, отображаемом на экране настольного компьютера.

Имитатор позволяет комплексно оценивать характеристики шума, вибрации и неплавности движения автомобиля и передавать информацию о них до создания физического прототипа. Элементы управления автомобилем (акселератор, коробка передач, рулевой механизм и тормоза) используются в качестве входов акустической модели, которая точно воссоздает звук автомобиля в реальном времени на всех этапах вождения. Имитатор отображает реалистичный видеосценарий на нескольких компьютерных мониторах, а эксперты и обычные пользователи достоверно оценивают качество звука настоящих или виртуальных автомобилей во время вождения. NVH-имитатор можно беспрепятственно транспортировать в конференц-залы, комнаты для презентаций или к клиентам для сбора субъективных оценочных данных на месте.

Предлагаемое решение

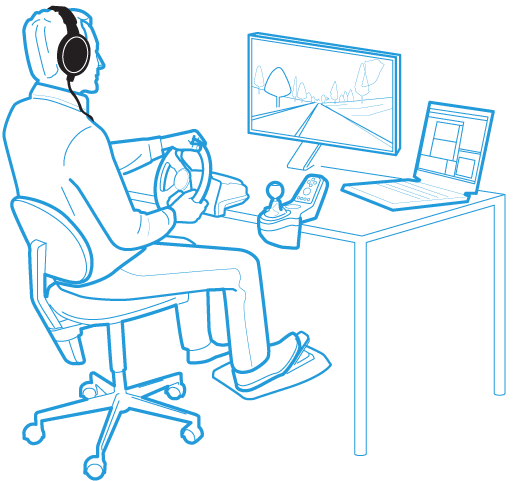

Desktop NVH simulation system overview

Программное обеспечение извлекает данные NVH из записей, сделанных в ходе реальной поездки, испытательного стенда (или любого другого источника данных NVH), и готовит их для поездки в имитаторе NVH. Перечень модулей:

  • Ядро и визуальные элементы

  • Групповая оценка

  • Инжиниринг

  • Инжиниринг и групповая оценка

В стандартный комплект поставки системы входит следующее оборудование: персональный компьютер, высококачественные руль и педали, три экрана для создания реалистичных ощущений и набор согласованных наушников c выровненной амплитудно-частотной характеристикой. Возможна поставка дополнительного оборудования.

> PULSE автомобильный NVH симулятор Type 8601

Полнофункциональный NVH-имитатор автомобиля воссоздает звуковые и вибрационные стимулы в полностью укомплектованном стационарном автомобиле с проекционным экраном, на котором отображается виртуальный сценарий. Он обеспечивает управляемую среду с эффектом присутствия для оценки звука и вибрации корпуса автомобиля.

Предлагаемое решение

Full vehicle NVH simulation system overview

Полнофункциональный автомобильный имитатор компании Brüel & Kjær интегрирует NVH-имитатор для настольного ПК в стационарную модель автомобиля для создания полного многомодального контекста. Можно использовать этот имитатор как полностью готовое решение или интегрировать необходимые модули имитатора NVH в существующий имитатор вождения, чтобы получить возможность оценивать шум, вибрацию и неплавность движения автомобиля. Вибрация (например, трехосного кресла), педалей или рулевого колеса, как правило, включается в состав интерактивных стимулов NVH.

> PULSE автомобильный NVH симулятор Type 8601

Дорожный имитатор DTS позволяет оценивать звуки, созданные имитатором NVH для настольного ПК, в ходе поездки на реальном автомобиле. Имитатор изменяет, а не подменяет звуки существующего автомобиля, что обеспечивает их естественность.

Предлагаемое решение

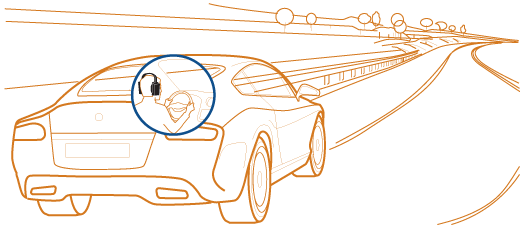

On-road simulation system overview

DTS On-Road Simulator (дорожный имитатор DTS) типа 8601-N — это дополнительный модуль NVH-имитатора автомобиля на платформе PULSE, предназначенный для сравнительной оценки автомобилей или целевых характеристик при вождении реального автомобиля. С помощью имитатора 8601-N водитель слышит как существующий звук (который затем изменяется дорожным имитатором в реальном времени), так и требуемый звук. Дорожный имитатор может добавлять (но не подавлять) маскирующие звуки. Этот имитатор имеет те же элементы управления, что и имитатор NVH для настольного ПК, однако они находятся на дороге и обеспечивают реалистичное вождение в требуемом  контексте.

> DTS дорожный симулятор тип 8601-N

Модуль DTS Exterior Sound Simulator (имитатор внешнего звука DTS) облегчает проектирование акустики, давая возможность оценивать внешний звук и альтернативные решения. Он помогает проектировать и оценивать звук электрических, гибридных и "традиционных" автомобилей, в частности, качество внешнего звука выхлопа.

Предлагаемое решение

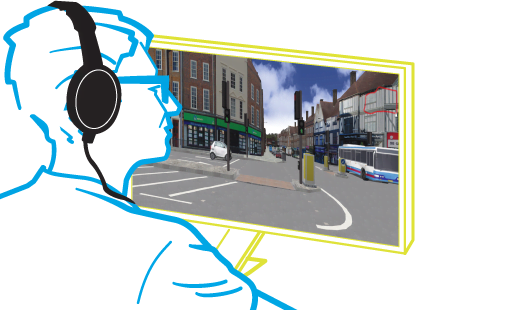

Exterior sound simulation system overview

Дополнительный модуль DTS Exterior Sound Simulator (имитатор внешнего звука DTS) типа 8601-T системы PULSE NVH Vehicle Simulator (автомобильный NVH-имитатор на платформе PULSE) типа 3644 предназначен для прослушивания внешнего шума транспортного средства в движении с позиции внешнего наблюдателя. На транспортном средстве можно выполнять любые маневры (запускать двигатель, выезжать с парковки, быстро ускоряться и др.) в любой ситуации (например, в городе), при этом наблюдатель может как оставаться на месте, так и двигаться (например, идти пешком в каком-либо направлении). В процессе инжиниринга можно определять мощность шума, вносимой по пути от источника, с помощью специальных инструментов.

> DTS имитатор внешнего звука тип 8601-T

> PULSE автомобильный NVH симулятор тип 8601
