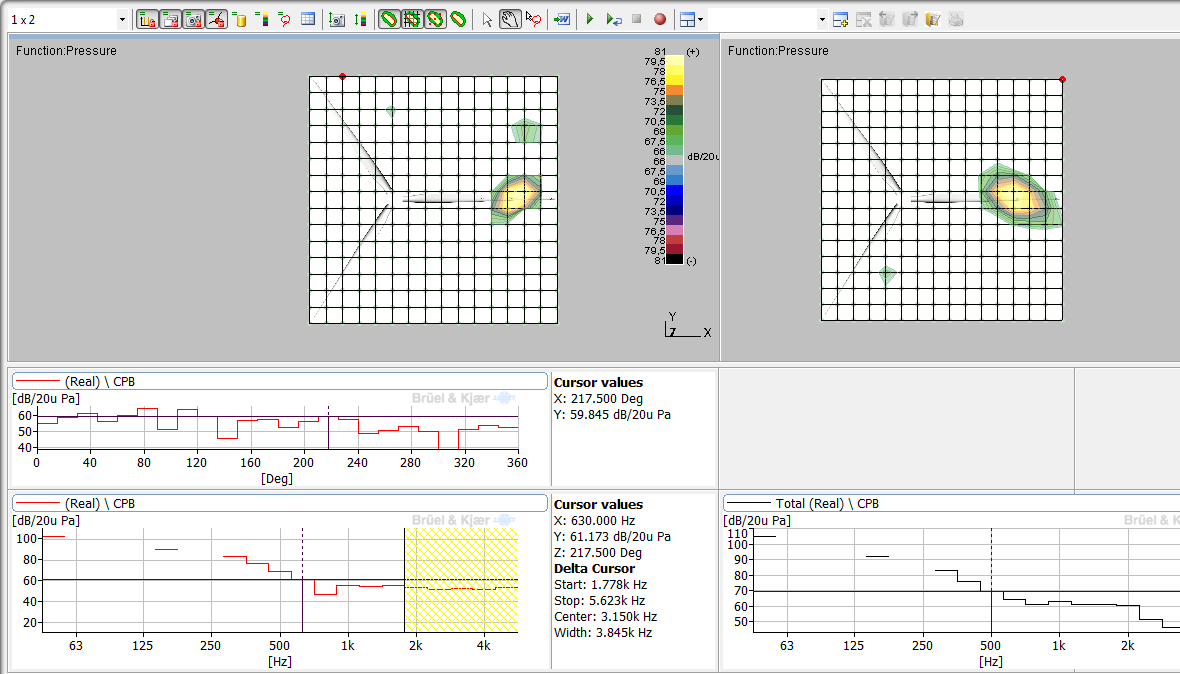

该PULSE软件运用排布在地面上的大型传声器阵列,对转动的涡轮叶片进行噪声源定位。由此得出的噪声图可叠加在涡轮图像上,方便将声音与声源关联起来。声源图上用各种颜色表示从涡轮叶片或转子发出的声音,不同颜色的等值环则表示其强度与方向。在这种声学绘图上,观察者可清楚地看到声源、声强及其方向,并且可分辨出从叶片前缘与后缘发出的噪声。
使用场景
- 对运行中的风力涡轮机进行故障诊断
- 风力涡轮机原型开发
- 对运行中的风力涡轮机进行噪声级值分析
- 展示并解释声音特性
模块化传声器阵列运输与部署起来都非常方便,其尺寸比实际的涡轮小。完成配置后,操作者不需进行叶片跟踪即可快速地对涡轮的噪声总值进行绘图,进而快速地从整体上了解声辐射。叶片跟踪功能可让操作者详细了解情况,只需将数据采集系统的一个通道与风力涡轮机关联,用于接收表明叶片位置的数据。
用户可预先定义风力涡轮叶片的表面参数,进一步提升测量精度。这样需将风力涡轮机的几何参数添加进来。
功能
- 运用图像、等值云图与AVI文件展示数据
- 对部件声压贡献度进行分析,测定声强图与声功率
- 绘制线性与A计权声图
- 绘制声压、声强、响度以及其它声场参数的时间函数
BZ-5941PULSE声阵列风力涡轮机移动声源波束形成软件是8608型PULSE声阵列波束形成软件的可选扩展程序。
其他功能
增强的波束形成功能选项BZ-5639 PULSE声阵列增强型波束形成计算模块,可使分辨率提升五倍。
