正弦加随机(SoR)控制将宽带随机激励和正弦波形或‘音调’相结合,对复杂的振动环境进行模拟。一般而言,两种信号类型同时出现,音调可以出现在固定频率或者在频率范围中扫过。
一个典型的示例是车辆加速并改变传速比时汽车传动系统的振动;另一个是空中直升飞机的弹药射击的定期发射。
使用场景
- 使用一个或多个叠加音调对宽带随机表征的振动的仿真
- 来自直升飞机或螺旋桨驱动飞机的射击
- 变速过程中发动机、传动系统和变速器的汽车振动
特点

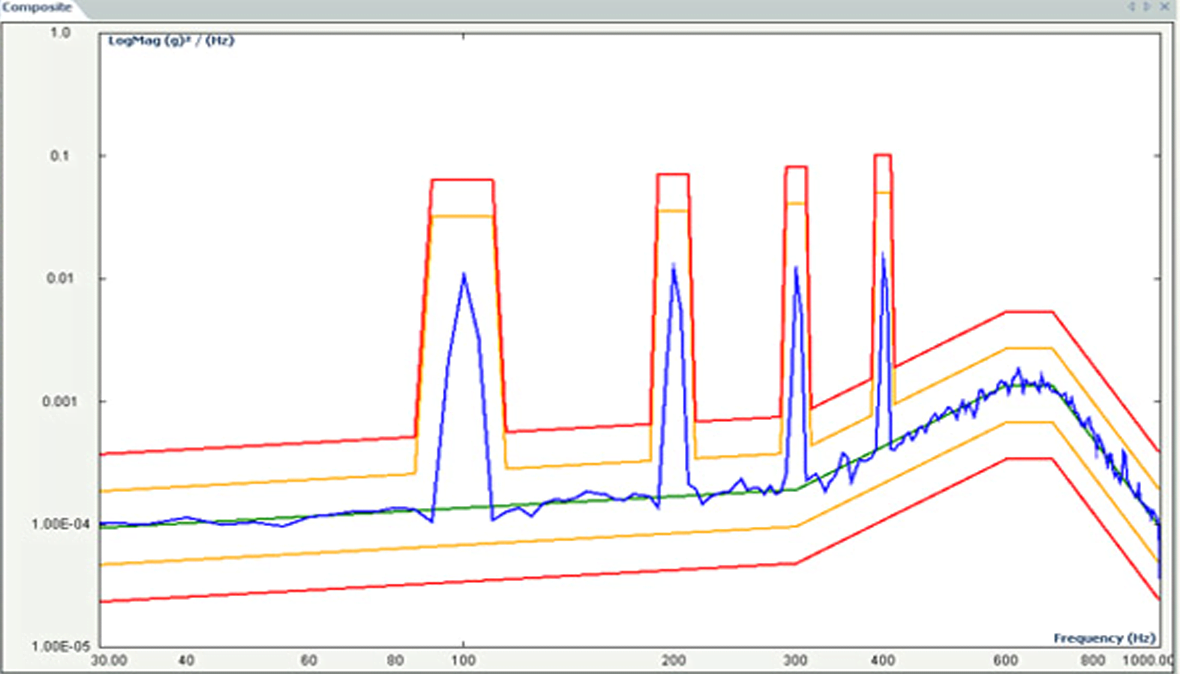

在该种类型的测试图谱中,宽带随机信号由用户定义的功率谱密度(PSD)和频率的断点表以及纯随机控制构成。可以同时产生最多20种正弦波音;对每个音调应用数字跟踪滤波器,以便从控制反馈信号准确提取其幅度。
每个音调通常都具有独立设置的幅度、扫频范围和速率。用户可以在恒定的加速度、速度和位移段指定正弦扫频频率图谱。坡度和交叉点会通过控制算法自动计算。
还提供谐波模式,其中,产生的后续音调是第一音调的频率的整数倍。如需模拟炮火,可以预先设置正弦波音开关时间。禁用宽带随机可以配置多正弦功能,仅进行多重正弦波音激励。
正弦加随机控制包括随机功能中包含的所有自动和手动测试控制件。通常为每个扫频音调显示单独的正弦波音,为配置提供测试前验证。
