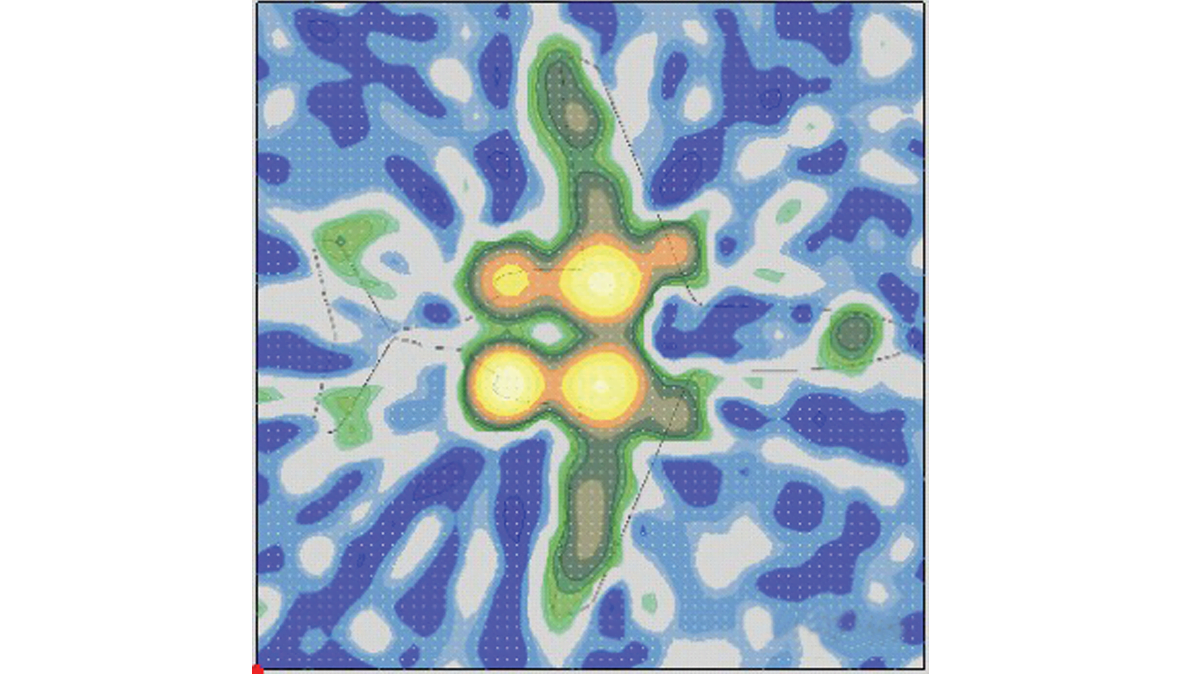

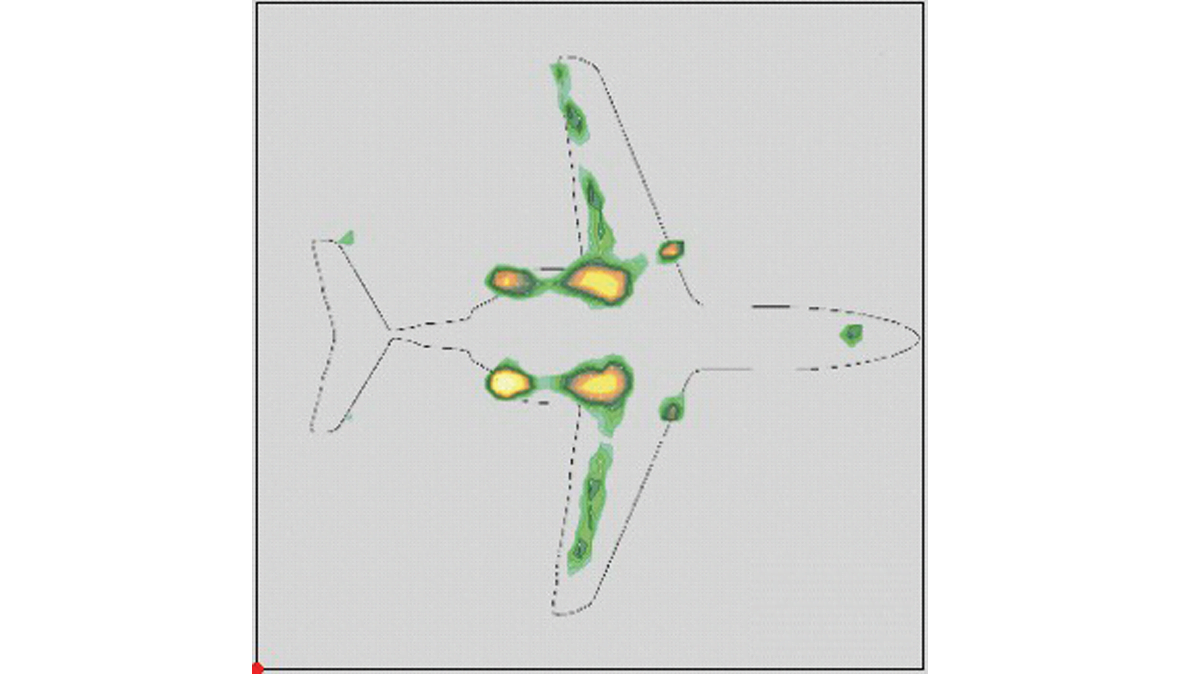

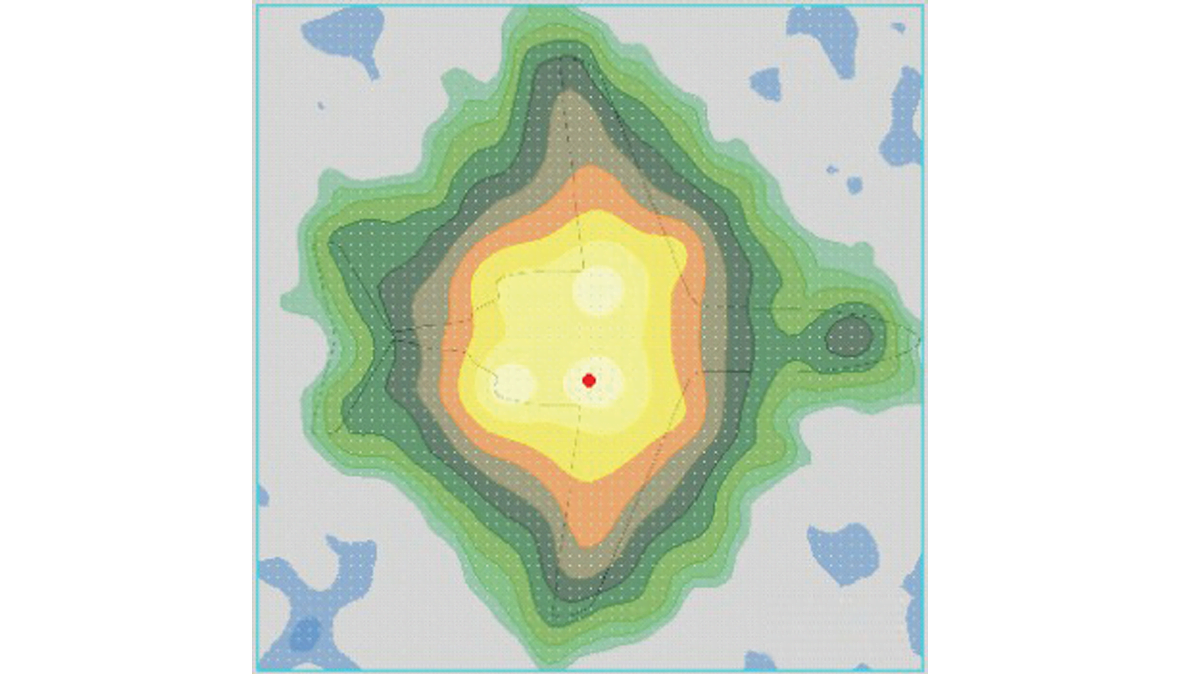

当低空飞行的飞机飞过排布在地上的大型传声器阵列时,该PULSE软件可用一次测量即对其进行噪声源定位。绘制出的噪声图可叠加在飞机图像上,方便将声音与声源关联起来。可在高清声源图上用各种颜色表示从飞机各部件(如发动机或起落架)发出的声音。用不同颜色的等值环表示声音的强度与方向,便于理解。
使用场景
- 研发阶段的飞跃测试
- 飞机噪声合格审定前,对飞行认证的测点处的有效感觉噪声级(EPNL)的贡献来源进行分析
- 评价增升装置(如缝翼与襟翼)对气动声学噪声的贡献度
- 对噪声源贡献度进行排序,如风扇噪声与喷气噪声
飞跃移动声源波束形成系统记录声学时域数据,并允许嵌入GPS时间标识。然后,该系统会运用相同的时间标识同步数据集,导入外部信息,例如气象数据与飞机数据。
功能
- 在30米到300米之间的高度进行飞跃测试
- 可用频率范围为600Hz到6 kHz,使用更大的传声器阵列可将下限降到300赫兹
- GPS时间标识数据用于关联飞行轨迹与飞机参数,如发动机转速、位置、速度、横滚、左右偏转与俯仰
- 导入环境数据,例如温度、相对湿度、气压、风速、方向与降雨量
- 对飞机位置进行影像验证,实现与声学数据的同步
- 现场快速验证
在繁忙的跑道,以及只把声学作为次要考量的飞行测试项目中,进行快速配置具有重要意义。该系统匹配水平轮式阵列,可实现快速且准确的配置。
BZ-5940型低空移动声源波束形成是8608型PULSE声阵列波束形成的选装组件。
