8440 型

BK Connect 角度域分析

该软件用于分析与部件(如发动机曲轴)旋转周期相关的声音与振动

点击询价

该软件对记录下来的时间数据进行二次采样,处理成旋转机械(如汽车发动机)工作循环中旋转角度的函数。将声音与振动数据与发动机曲轴或飞轮的角度进行关联,就很容易发现与其在发动机周期中的位置之间的关系。通过这一全新的视角,可以对循环现象中的噪声形成深刻的认识,例如气缸点火,或发动机工作循环中某一点上的振动。

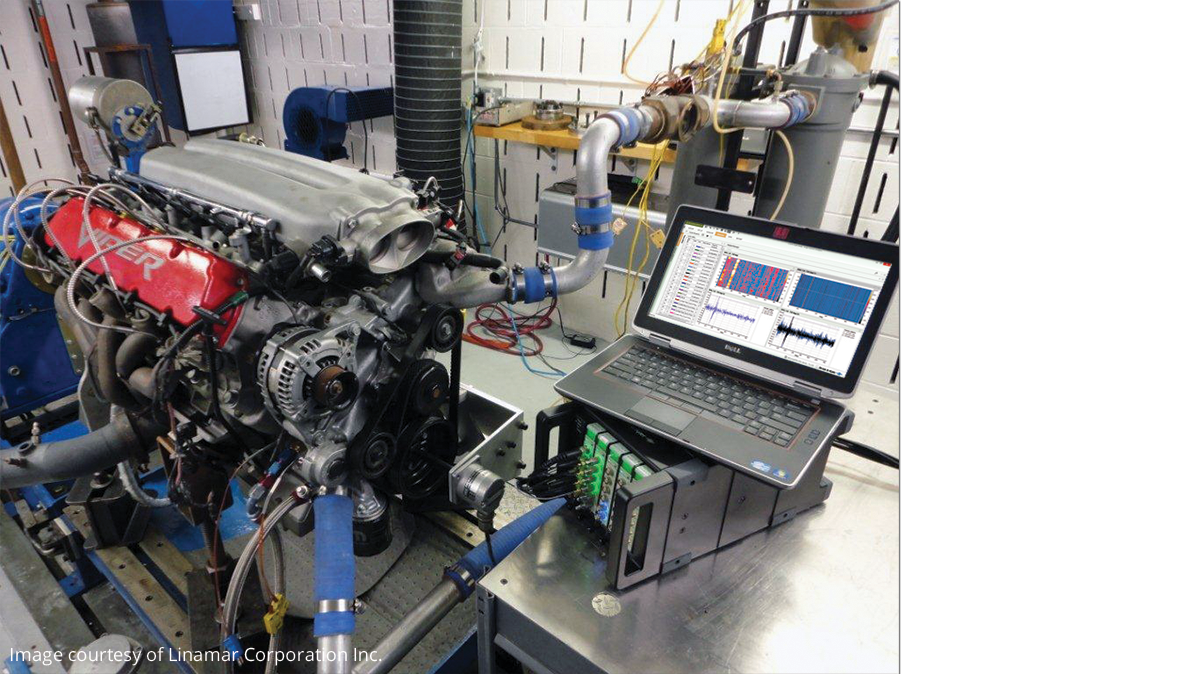

使用场景

  • 在NVH工程方面,对与曲轴角度相关的动力传动系声音与振动进行分析
  • 识别低摩擦变速箱中的齿轮噪音
  • 减少由二缸与三缸发动机不平衡性所造成的噪音
  • 各次测试的角度域数据比较

该角度域处理软件可接受任何表示工作循环周期的信号或信号组合可能是各种各样的信号,包括轴编码器传来的转速器脉冲信号、飞轮上的齿轮电磁力信号、飞轮或实验台编码器或发动机控制单元上的上止点(TDC)信号

对所测时间范围内的原始时间数据进行二次采样,使其直接反映旋转部件的位置,这样就能准确无误地识别发动机周期内所发生的声音事件,而不会仅仅只能获得测量数据的时间间隔了。例如,在对四冲程发动机进行曲轴角分析时,在参照完整的两圈工作循环的情况下,对数据进行采样。

功能

  • 对周期性现象进行统计分析

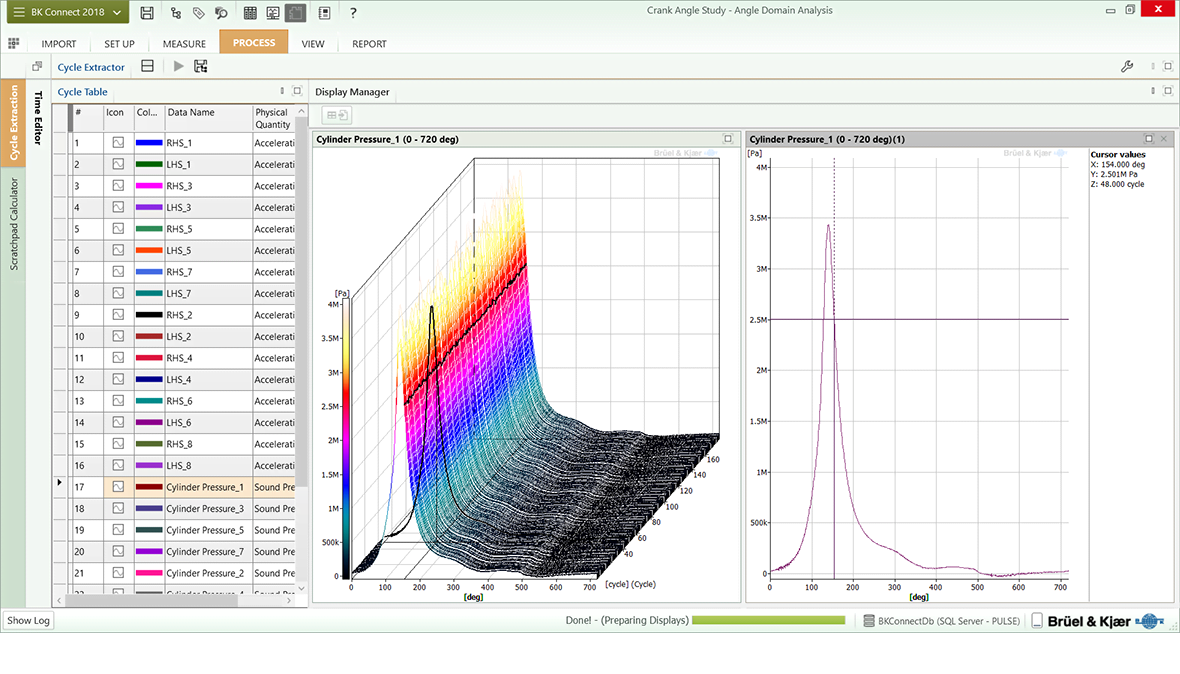

  • 周期统计量: 最小值、最大值、平均值、RMS与相对于时间或RPM的周期峰值

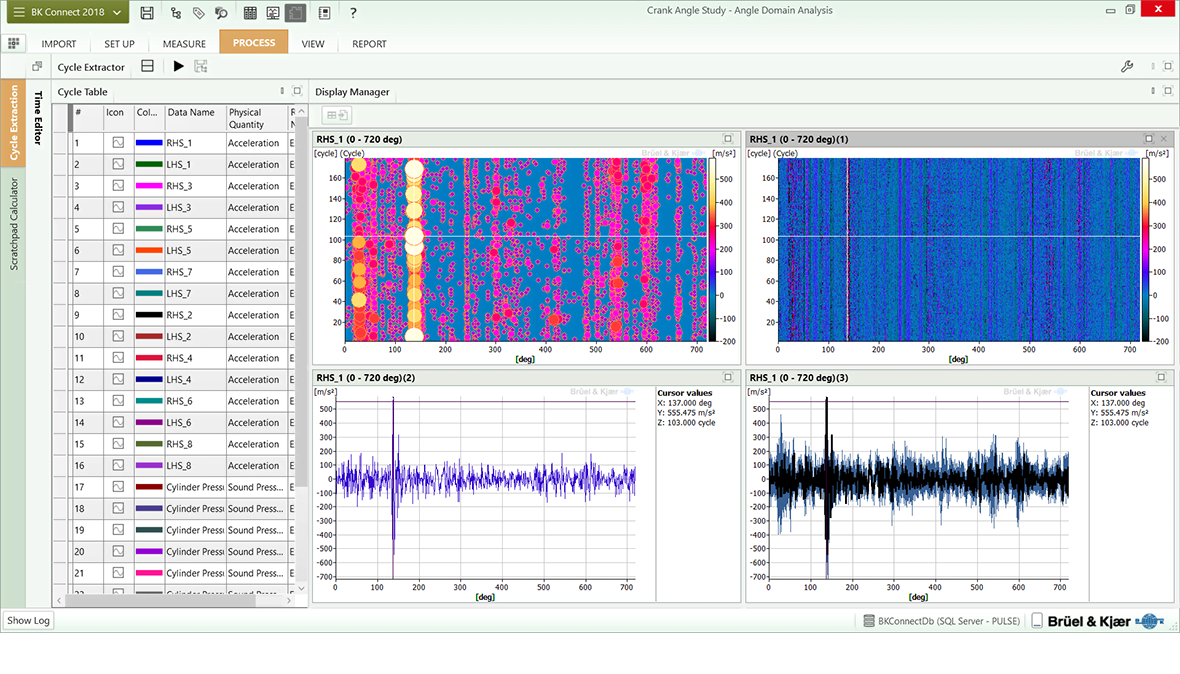

  • 相对于时间或RPM的等值线图、瀑布图与坎贝尔图
  • 相对于时间或循环数的三维循环图
  • 二维循环图(层叠显示或单一显示)
  • 相对于循环数的统计值
  • 以定角增量提取工作循环
  • 基于上止点(TDC)信号或丢失脉冲(转速修复)对TDC应用偏置修正的能力
  • 具备生成Microsoft® Office报告功能

将这个应用与 BK Connect时间数据记录器8402型一起使用 ,可以在角度域分析应用中获取时间数据记录器任务。

要求

这款应用需要BK Connect®数据查看器8400型。8400型是免费应用。
