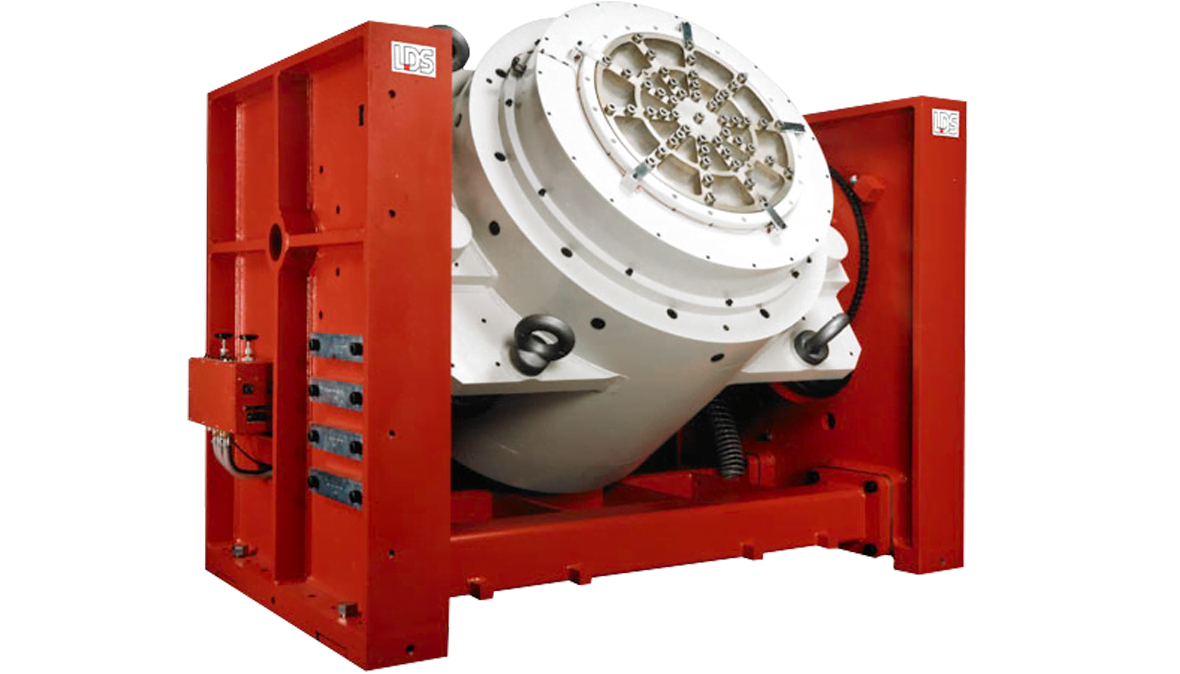

LDS V984

大推力振动台160 kN正弦力峰值

水冷式电动振动台,用于大型和超大型物体(包括卫星和飞机部件)的高性能振动和冲击测试。它可以施加高达160.1 kN(36,000 lbf)的推力,并且具有2000 kg(4409 lb)的内部承载能力。

点击询价

该款振动台已经在更复杂的一些产品和应用中用于耐久性和可靠性测试,如电信和卫星系统,组合空间仿真装置,电子组件和商用和防务飞机的机械部件。LDS®V984功能强大,牢固可靠,专为高频大推力振动和冲击测试而打造。它可以设置在单台或多台振动台布置中。

使用场景

  • 整套卫星系统的三轴测试
  • 航空电子设备和军事装备的耐久性测试
  • 结构动力学测试,包括SRS分析,试验-有限元分析集成,以及经典和运行模态分析
  • 无尘室和受控环境中的试验,如空间测试设备
  • 涉及危险物质的测试,包括运输模拟
  • 多振动台多轴应用,包括卫星和火箭试验

特点

V984型结合了业内更先进的动圈设计和闭环水冷系统,可实现出众的加速度和速度。其独特的动圈悬架可提供横轴支撑和精确旋转运动控制,而水冷式线圈机构能够以相对适度的放大器输出,提供卓越的低频性能。

LDS®V900系列的其它部分一样这是一款水冷式振动台因此适用于无尘室和其它受控环境包括对危险材料的测试。由于闭环冷却机构减少了水分损失,同时避免了对昂贵空调的需要,所以还会进一步降低运行成本。

V984振动台适于在各种湿度和温度条件下的运行,其主体经过气密密封和加压,可以防止湿气、异物和其它可能导致故障和延迟的污染物进入其内部。这就提高了效率和可靠性,还保护了负载支持系统,从而确保振动台可以安全地固持较大的有效负载。

V984的标准安装包括装配有LDS®Lin-E-Air悬架的耳轴,其将振动台与地面隔离,减少了对周围环境的振动,并允许在低频下运行,因此,对测试结果的振动干扰更小。

其它功能

该款振动台的动圈直径为591mm23.27英寸),可提供充足的负载安装表面,还可以加装可选的导向扩展台面,使得重心偏移的有效负载被适当紧固以用于测试。

将振动台与我们的一种滑台搭配使用,可以实现水平轴上的测试,从而扩展系统功能。在环境试验过程中,为了保护振动台不受高温的影响,还提供隔热板选择。

Sine force peak
160.1 kN
Max random force RMS
160.1 kN
Max acceleration sine peak
100 g
Velocity sine peak
2.0 m/s
Displacement continous pk-pk
38 mm
Moving element mass
130.2 kg
Usable frequency range
DC – 1.7 kHz
