隔声及其评估

邻里噪声问题不仅与邻居本身吵闹有关,还与建筑的噪声衰减特征有关。您与邻居间隔墙的隔声性能越低,您越容易被打扰。

SLM Buyers guide下载白皮书:
从声级计到声学摄像机

建筑声学简介

建筑声学是一门研究声音如何从某一住宅或房间传到另一住宅或房间以及如何测量与量化声音传递的学科。建筑声学有两种噪声类型,分别是空气传播噪声(音乐或说话声)与撞击声(相邻公寓中的脚步声)。尽管公寓间传播的声音大多是经墙传播的空气传播噪声,但也有很大一部分是通过建筑结构间接传播的。

建筑法规规定了相邻公寓与连栋房屋间应满足的隔声要求。隔声是建筑隔墙的功能,而不是房间的功能。新建筑建好后,必须测量建筑声学,确认建筑的隔声是否符合法规的要求。这类测量通常是简单测量房间(即放置声源的房间与接收噪声的房间)之间传播的噪声。

下图展示了如何测量空气传播噪声的隔声量,简而言之,就是测量声源房间与接收噪声房间之间的噪声级差异。

Measurement setup  OmniPower Sound Source相关产品:
4294-L型OmniPower全指向声源

测量设备

建筑声学测量需使用一系列专业设备,主要包括:

以下详细介绍建筑声学使用的扬声器。



无指向性声源简介

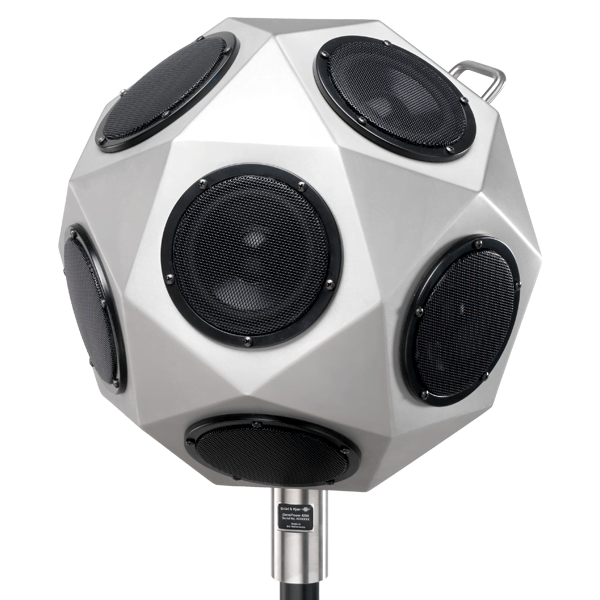

建筑声学使用的扬声器与家用音乐系统使用的扬声器完全不同,定义如何开展建筑声学测量的标准规定了无指向性扬声器的使用要求。音乐系统使用的扬声器主要向听众位置所在方向发送声音,而无指向性扬声器均匀地向所有方向发射声音。无指向性通过12个呈十二面体均匀排列的扬声器实现,因此十二面体扬声器有时也用于描述声源。

无指向性扬声器设计通过类似于散射声场的声波快速填充声源房,即在房间内各个位置生成同样的声压,同时声波从房间内所有方向到达接收者。理论上,如果一个房间内具有完美的散射声场,那么就无需考虑传声器的放置位置,因为在任何位置测得的声压级都相同。

但实际测量中不可能存在完美的散射声场,因此,相关标准要求必须在房间内的多个位置测量声压级,最后取平均值。



扬声器要求

市面上有多个制造商制造的不同无指向性扬声器,尽管这些扬声器看似相同,但他们的主要特征(与测量质量有关)和次要特征(与人体工学有关)不同,性能也不同,因此需阅读并理解各自的技术规格。

OmniPower Sound Source相关产品:
4294-L型OmniPower全指向声源

OmniPower-Type-4292

ISO 16283-1标准规定了建筑声学使用的声源的主要特征,ISO 3382-1标准规定了室内声学使用的声源的主要特征。

  • 方向性:声源应在所有方向均匀传声,也就是说,扬声器应具有无指向性。以上标准对方向性进行了定义,方向性仅是扬声器的功能,不受声源房间特性的影响。
  • 频谱: 测量隔声是指测量声压级的差异,但标准规定,相邻1/3倍频程间的差异不得超过6 dB。由于房间的频率响应会影响测量结果,因此该要求针对于测量,而非设备。简而言之,测量时的目标是捕获声源房间内可能产生的最平坦的声音信号。
  • 声功率级: 扬声器的声功率输出应足够高,使接收到的声压级远高于背景噪声级,该要求适用于扬声器与驱动扬声器的功率放大器。一般而言,一个建筑声学用高质无指向性扬声器每频带产生100 dB的声音(即声音非常大)。
  • 声压级的稳定性: 为保证建筑声学测量的稳定性,声功率不应随时间有较大变化。随着扬声器温度的升高,“压缩”效应会减小声压级,因此应补偿该效应,使声压级的减小速度小于0.2 dB/min。
slm-icon-3-2245从入门到进阶
声级计与测振仪

次要特征仅与人体工学(如尺寸和重量)有关。尽管次要特征的重要性亚于主要特征,但建筑声学测量通常由一个人开展,当测量时间较长时,测量设备的重量与搬运方案就变得十分重要,尤其是在电梯尚未投入使用的新公寓大楼中。

建筑声学测量是一项技术活,实施测量的技术人员需接受相关培训,并熟悉当地相关法律,此外还需要使用适当的专业设备,包括完全合规的无指向性声源。

满足以上条件后,技术人员方能够客观地测量任何两间房之间的隔声以及将测量结果与适用的建筑法规规定的数值进行对比。
