Wave Engineering的噪声专家可以证明,顾问的工作永远不会枯燥。他们的项目涉猎甚广,包括审查和解释LEED(能源与环境设计先锋)、ANSI、ASTM和ISO声学标准,以及评估和设计用于语言保密的电子声屏蔽系统、提供鉴定证人和法医工程服务。
团队的最新成员Wave Engineering的噪声专家最近引入了Brüel & Kjær的声学摄像机,这是一种便携式解决方案,通过对准、拍摄并测量等程序进行现场噪声源定位并查看瞬态声源。
Wave Engineering的总裁兼高级声学工程师Jeff Kwolkoski说:“摄像机使我们能够真正看到声音的辐射和泄漏。它最初专门用于航空航天和汽车噪声应用,我们现在将其用于工业、环境、制造、建筑和其他创新性噪声应用。”
借助其30个传声器、先进的信号处理技术和软件,声学摄像机可在众多其他噪声源中识别出最响的噪声源,使Wave Engineering的团队能查明墙壁、门和地板中的声泄漏,并确定所需的降噪措施。它还可用于查找设备或机械上的瞬态和间断的噪声源,并确定是大型设备的哪些组件引起了过度的噪声。然后仅在必要时才进行声学处理。
查明噪声来源Jeff Kwolkoski介绍最近的一个项目时说,“一家工业设施与我们联系称,其非常关注正在引起附近邻居抱怨的噪声。许多来源都会产生噪声,并从设施中传播出来。通过测试和建立基于计算机的设施模型,我们能够预测哪些噪声源才是真正的罪魁祸首。”

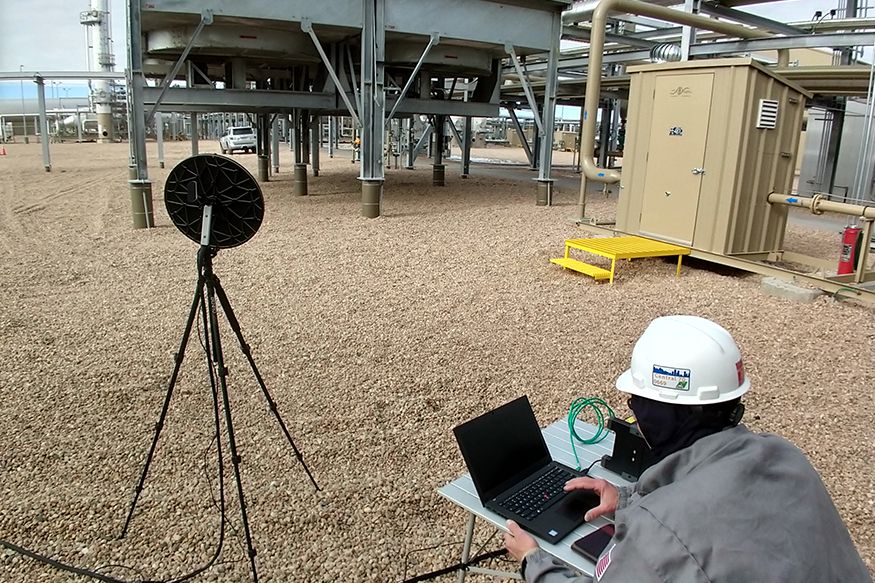

但是,许多噪声来源都很复杂,包括压缩机、电动机、管道和阀门等。Jeff继续说道:“进入声学摄像机。我们首先从界址线观察该设施,然后用摄像机验证最明显的噪声来自何处。”接下来,使用声学摄像机将噪声源范围进一步缩小到设备的每个部件。Jeff说:“没有声学摄像机,就必须对多个噪声源进行声学处理,以确保充分降低噪声。声学摄像机使我们能够查明设备的哪些部分需要降噪,从而降低了业主的总体成本。”
办公室言语隐私当Wave Engineering被要求调查一处新的商业办公空间中各办公室之间的隔声差、缺乏语音隐私的投诉时,很快又重新用到了声学摄像机。办公室的工作人员抱怨说,他们可以无意中听到相邻办公室、会议室和走廊的谈话。然而,即使设计相同,某些隔墙的性能似乎要好于其他隔墙。
办公室采用传统的干式墙与模块式墙相结合。干式墙延伸至上方的甲板,而模块式墙仅延伸至嵌入式天花板。大多数投诉来自具有模块式结构的办公室。
Jeff解释说:“我们的首要任务是确定墙是否发挥了应有的隔音效果。隔音等级(NIC)是使用有源扬声器产生的粉红噪声进行测量,并使用积分声级计进行测量。总体而言,这些房间的隔音性能和预期的一样。”尽管如此,Wave Engineering的任务仍是开发改善办公室间隔音的方法。“我们首先想知道最强的噪声路径是出现在引起投诉的模块式隔墙系统的内部还是周围。声学摄像机是识别声漏的理想工具。”Jeff说。
与使用常规的声级计或尝试通过耳朵辨别相比,能够实时查看视频图像或保存静止图像或视频图像和数据供以后分析之用,会让工程师更容易识别出过度的噪声源。Jeff说:“我们怀疑声音是通过外墙的模块式墙的接缝和玻璃传播的。”“接缝似乎密封良好,但是声学摄像机显示接缝处明显比墙体本身弱得多。”

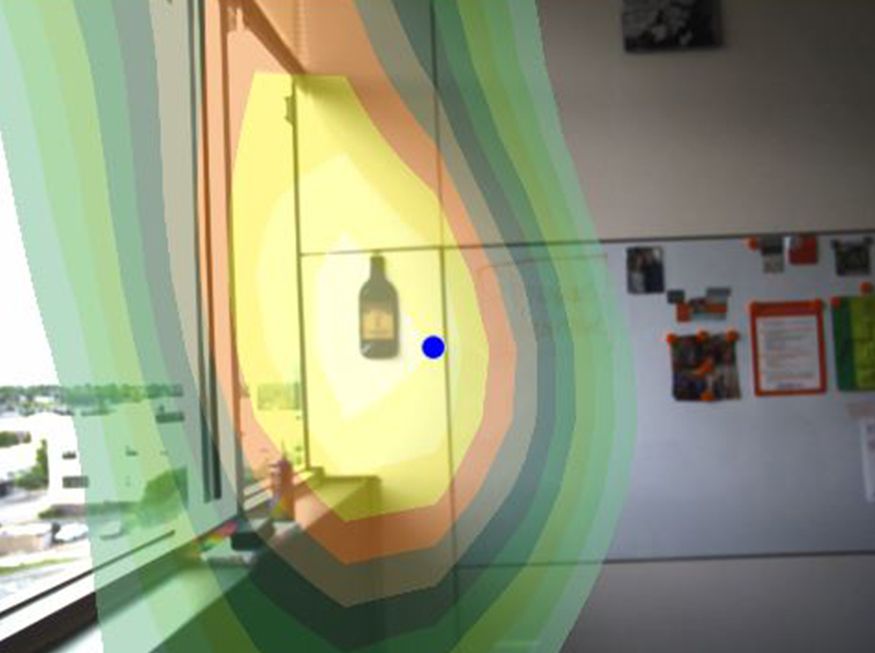

外玻璃墙壁

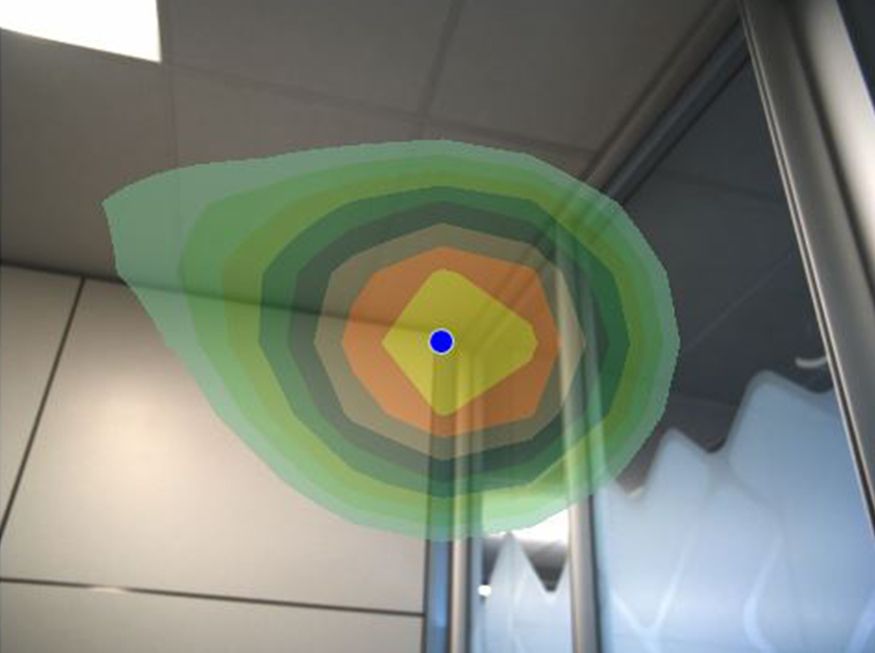

墙交叉点

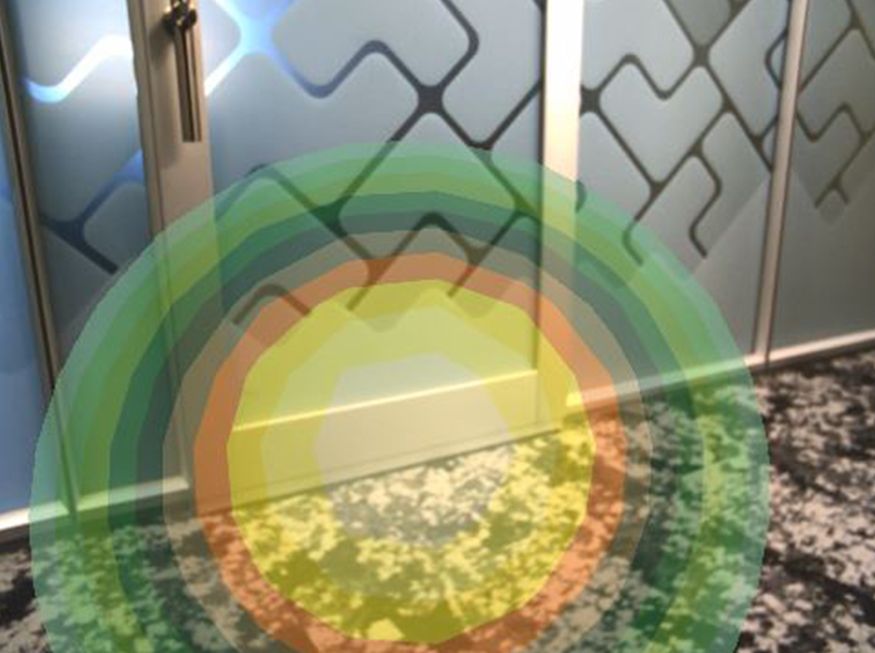

门密封条

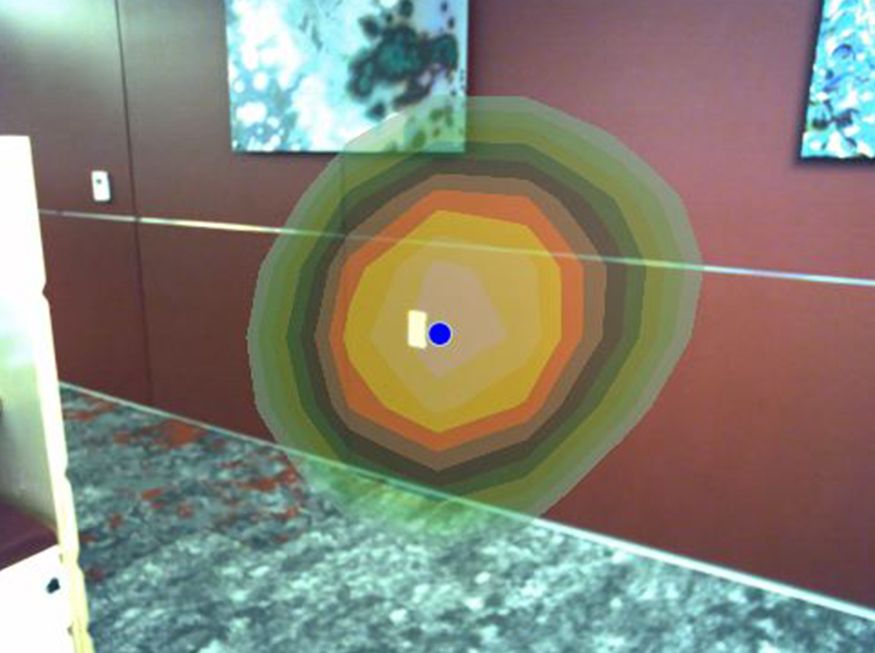

找到热点——在此种情况下为电源插座
办公室的模块式墙有保持隔音的密封件,但事实证明,这些密封件在墙体相交的地方并不完美——Wave Engineering将继续与墙体制造商和安装人员合作,找出相应的解决方案。墙壁系统还包括难以密封的拉门。摄像机的图像显示,办公室门与地板和天花板相交处声音传播能量比较强。
最终,在电源插座上发现了一个声音“热点”,进一步调查表明是缺失盖板。
让客户满意并找到解决问题的方法后,彻底调查即宣告结束。Jeff说:“这些例子展示了摄像机如何帮助识别潜在的改进领域。图像是用于将问题传达给客户的非常有效的工具。这是我们与客户紧密合作和提供实用解决方案的一个很好的例子。”
