车辆通过噪声法规——符合最新的室内标准

为避免城市环境中过多的交通噪声,必须进行通过噪声测量,以满足严格的车辆噪声认证规定。自2018年12月29日起,已允许使用室内车辆通过噪声测量对汽车、公共汽车和卡车的生产进行认证和符合性。

暴露于过多的交通噪声,已成为城市环境中市民的主要健康问题,并可能导致头痛、睡眠障碍、压力、高血压和心脏病风险增加等影响。因此,噪声源(车辆)和传输路径(例如,噪声屏障)都需要采取对策。


下载手册

您将了解到

  1. 根据R51-03的测试设备
  2. 测试室和传声器阵列
  3. 软件和传声器阵列
  4. 轮胎/道路噪声和相关修正
  5. 车辆总体噪声

为控制车辆噪声排放,车辆制造商必须按照规定测量通过噪声,以确保其车辆噪声排放在规定的范围内。这些法规由联合国欧洲经济委员会(UNECE)噪声和轮胎工作组为其欧洲、北美和亚洲的56个成员国协调,然后在当地采用法规,一些国家甚至采用更严格的噪声限制和额外的要求。

对于乘用车、卡车和公共汽车的制造商,第51条(M类和N类)是制造商必须遵守的法规,而摩托车制造商必须遵守第41条(车辆类别L3)的规定。尽管计算上存在一些差异,但这两种规定非常相似。

认证(车辆型式认证)测试通常在室外测试轨道上进行;这称为现场通过(FPB)测试。对于这两个规则,车辆沿着轨道的中心(参考)线行驶,经过距离中心线7.5m的两侧的传声器。 报告中需要提供噪声最大的位置。 执行一系列匀速(CRS)和全开油门(WOT)加速测试,并将结果合并为一个值Lurban,该值必须在法规规定的限制范围内。 除了认证之外,汽车制造商还必须按照规定在固定时间间隔内执行生产一致性(CoP),以便汽车制造商继续销售他们的汽车。

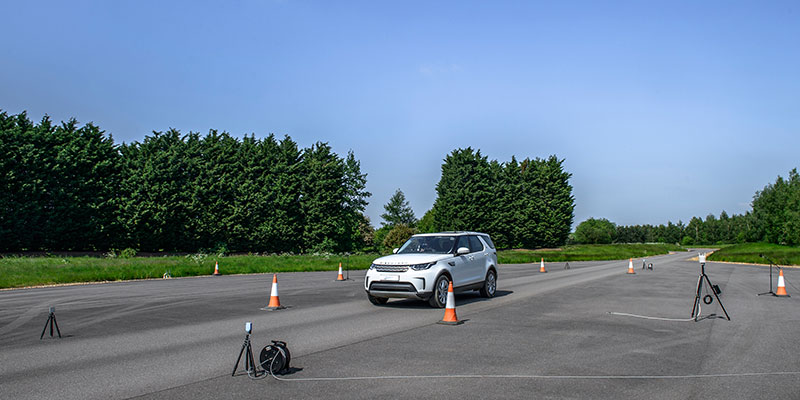

汽车道路测试噪声

R41和R51法规还包括附加噪声排放规定(ASEP)程序。 此程序使用类似的测量方法,但使用更广泛的驾驶条件,以确保车辆的噪声与Lurban方法不会有太大差异。 某些车辆类型必须遵守这些要求,并且需要由制造商进行自我认证。

ASEP目前正在对R51和R41进行新的修订。 预计很快就会实施这些修订。



根据R51-03的室内通过测试

为确保车辆通过最终认证,摩托车和汽车在车辆开发过程中在半消声室的底盘测功机上进行测试。 在这种受控环境中,测量不受不同天气条件和背景噪声的影响,并且可以全年进行。 此外,静止车辆可以更轻松地在车辆周围添加仪器或声音控制措施以进行根本原因调查。

在开发过程中,许多制造商将室内车辆通过噪声测量与源路径贡献(SPC)分析相结合,以确定设计更改的区域并创建优化策略以减少噪声源排放和路径。 一些制造商还应用噪声源识别技术,例如基于传声器阵列的测量解决方案,使用波束成形和全息方法来定位从车辆辐射的噪声源。

测量室内测试噪声

自2018年12月29日起,R51-03修正案4中描述的M类和N类车辆(轿车、公共汽车和卡车)的认证和CoP引入了室内车辆通过噪声测量。 这些程序基于ISO362-3:2016标准,该标准描述了如何执行室内通过测试。

虽然现在允许室内通过测试用于M类和N类车辆的认证,但型式认证机构可以要求进行室外测试以进行验证。 强制执行室外测试的选项适用于R51-03中指定的任何测试,包括CoP测试。 此外,R41尚不允许对L3摩托车的认证和CoP进行室内通过测试。

为确保用于认证和CoP的室内通过测试与室外测量具有可比性,测试报告中必须记录以下内容:

  1. 验证设施,例如,自由场传播、测功机和空气处理、背景噪声水平、测功机动态性能、软件。
  2. 适用于室内测试的程序,例如测功机和软件设置、加载和系紧、空气处理和车辆温度管理。
  3. 用于计算测功机载荷系数的滑行和轮胎声级数据以及用于确定最终报告结果的轮胎声级数据。
  4. 对制造商产品的代表性选择的测试结果,以证明室内测试在可接受的精度内提供与室外测试相当的结果。



根据R51-03的测试设备

测试仪器

R51-03修正案4还要求测试设备符合以下要求:
通过噪声手册图标HBK的通过噪声解决方案
下载手册以了解更多信息

  1. 测试仪器必须具有与户外测量设备相同或更好的精度。
  2. 室内解决方案使用多通道数采和不同的处理技术,应该能够提供与1级声级计相当的结果。



测试室和传声器阵列

试验室必须满足以下要求:
  1. ISO26101用于自由场验证,如ISO362-3标准中所述。
  2. 室内声传播可与室外声传播是相近的。 所有测量设施,无论是室内还是室外,都有类似的偏差。 可以使用长度不足以覆盖整个测试区的测试室,包括额外的20m用于评估松开油门后的噪声,但前提是谨慎评估最大声压级以避免丢失峰值(ISO362-3:2016年,附件E)。 可通过围绕车辆后部弯曲部分的传声器阵列来补偿测试长度的不足。 传声器的高度是变化的,以允许外推到所需的1.2m高度,直至距BB'线+20m的距离。

传声器阵列:
室内车辆通过噪声测试设置
查看典型的测量设置

  1. 传声器阵列应放置在距中心线7.5m的位置,即使它可以在较短的距离下提供类似的结果,7.5m的距离也是强制性的。
  2. 可以使用单面和双面传声器阵列进行测试。

使用传声器阵列进行噪声测试



软件和传声器阵列

室内车辆通过噪声测试软件应该能够:

  1. 组合来自阵列中每个传声器的时间数据,以模拟经过车辆的传声器的虚拟扫描。这将模拟经过单个传声器的车辆,并评估作为轨道位置函数的整体声压级。
  2. 模拟与室外通过噪声测量等效的位置。



轮胎/路面噪声和相关修正

由于测功机鼓发出的轮胎噪声不是很真实,因此无法与室外测量中的轮胎/路面噪声相提并论。所有用于认证和CoP的室内测试都需要使用称为轮胎/路面噪声变量A的轮胎/路面噪声的特定方法。只有变量A可用于认证和CoP,并在ISO362-3:2016附录B中进行了描述。

这种方法结合了室内测试(针对动力系统噪声)和室外测试(针对轮胎/路面噪声)。 没有必要在每次测试车辆时都重复进行轮胎/路面噪声测量。 多个轮胎的数据可以存储在数据库中,数据库中的匹配数据集可用于进一步测试。

为了最大限度地减少室内设施中的轮胎/转毂噪声,建议在转毂上使用尽量少的从动轴,并且轮胎最好是光滑的或低噪声的。 可以在轮胎周围设置噪声屏障或其他掩蔽方法,以进一步减少测量过程中来自转毂的轮胎噪声对动力总成噪声的噪声污染。

如果剩余的轮胎噪声比被测车辆产生的最大A计权声压级低10dB以下,则通过从室内测量中减去能量来校正结果。 为了尽量减少这种影响,再次建议使用光滑的轮胎,并且可以引入轮胎的掩蔽,前提是它不会消除任何与动力系统相关的噪声。 根据ISO-362:2016B6,即使在转毂上使用光面轮胎时,也必须执行并记录此评估。

轮胎/路面噪声的评估包括两个程序:

  1. 自由滚动噪声的评估。
  2. 评估轮胎/路面噪声,包括扭矩影响,应使用简化的扭矩影响方法从自由滚动噪声中得出。

ISO362-3:2016附录B中更详细地描述了评估轮胎/路面噪声、自由滚动噪声和扭矩影响的所有条件。



车辆总体噪声

此计算针对ISO362-3.2016第10.2.4段中所述的每个单次运行进行。

车辆必须符合室外通过噪声法规51-03附件3中所述的相同操作条件、WOT和CRS测量,并遵守与室外通过噪声测试相同的Lurban噪声限制。
