Type 7758

Software para tubos de teste de materiais acústicos

Para medir as propriedades acústicas dos materiais de controle de ruído de acordo com os padrões ISO e ASTM, juntamente com um tubo de impedância para o teste de amostra de material.

Solicite uma cotação

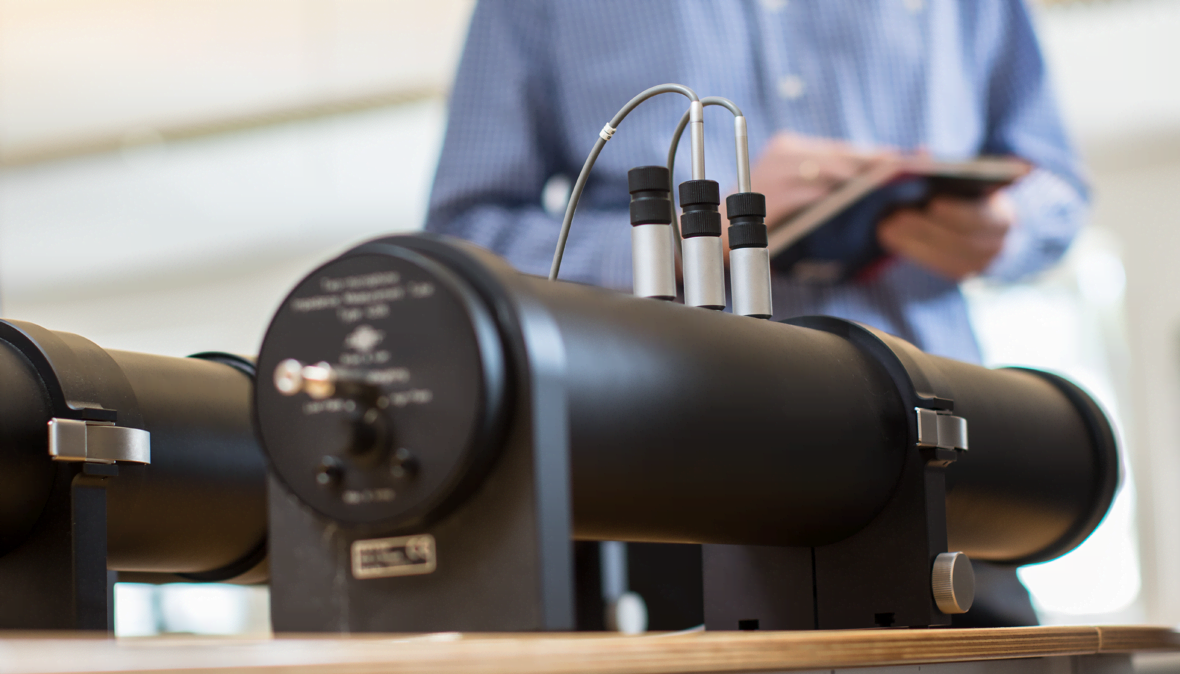

Este software PULSE™ trabalha em conjunto com um tubo de teste de material, como um tubo de impedância ou tubo de perda de transmissão. O usuário coloca amostras do material a ser testado no tubo. Um alto-falante no tubo emite um som precisamente quantificado, e os microfones montados ao longo da superfície interna do tubo medem o nível de pressão sonora em ambos os lados do material. O software calcula as propriedades acústicas do material a partir das diferenças entre os sinais.

O software ajuda a determinar o coeficiente de absorção sonora e a impedância da superfície, fazendo medições e cálculos que atendem às normas ISO 10534-2, ASTM E1050-10 e ASTM E2611-09.

CENÁRIOS DE USO

  • Desenvolvendo produtos de controle de ruído
  • Projetando conforto acústico em interiores de aeronaves e veículos
  • Verificando a conformidade do material com os regulamentos
  • Benchmarking de produtos competitivos
  • Selecionando o tratamento acústico ideal
  • Validando e Calibrando Métodos Computacionais
  • Testes de ruído de passagem automotiva em medições de absorção de superfície de estrada

CARACTERÍSTICAS MATERIAIS

Quer os materiais se destinem a absorver som transmitido pelo ar ou a reduzir a transmissão de sons transmitidos pelo ar, o designer acústico ou o técnico acústico precisam de conhecer os efeitos dos materiais acústicos. Uma amostra de material, ou teste de cupom, é um método rápido e conveniente. O tubo de impedância, ou tubo de ondas estacionárias, garante condições de teste altamente reprodutíveis. Antes do teste, a relação sinal-ruído (SNR) pode ser determinada em cada posição do microfone para garantir resultados precisos. As características acústicas dos materiais são determinadas em termos de absorção, reflexão, impedância e admitância, incluindo perda de transmissão.

APLICAÇÕES DE TESTE DE MATERIAL

No início do processo de desenvolvimento de interiores de veículos e interiores de aeronaves, os projetistas que buscam conforto acústico precisam prever qual será o impacto acústico de componentes como guarnição, revestimentos, assentos e sistemas de painéis múltiplos. Este software e seu hardware associado fornecem informações para ferramentas analíticas e numéricas para a previsão do campo sonoro em cavidades acústicas, como cabines de veículos e cabines de aeronaves. Essas ferramentas incluem modelagem de elementos finitos (FEM) e método de elementos de contorno (BEM).

CAPACIDADES

  • Modelo de software dedicado para absorção de ruído de incidência de superfície normal

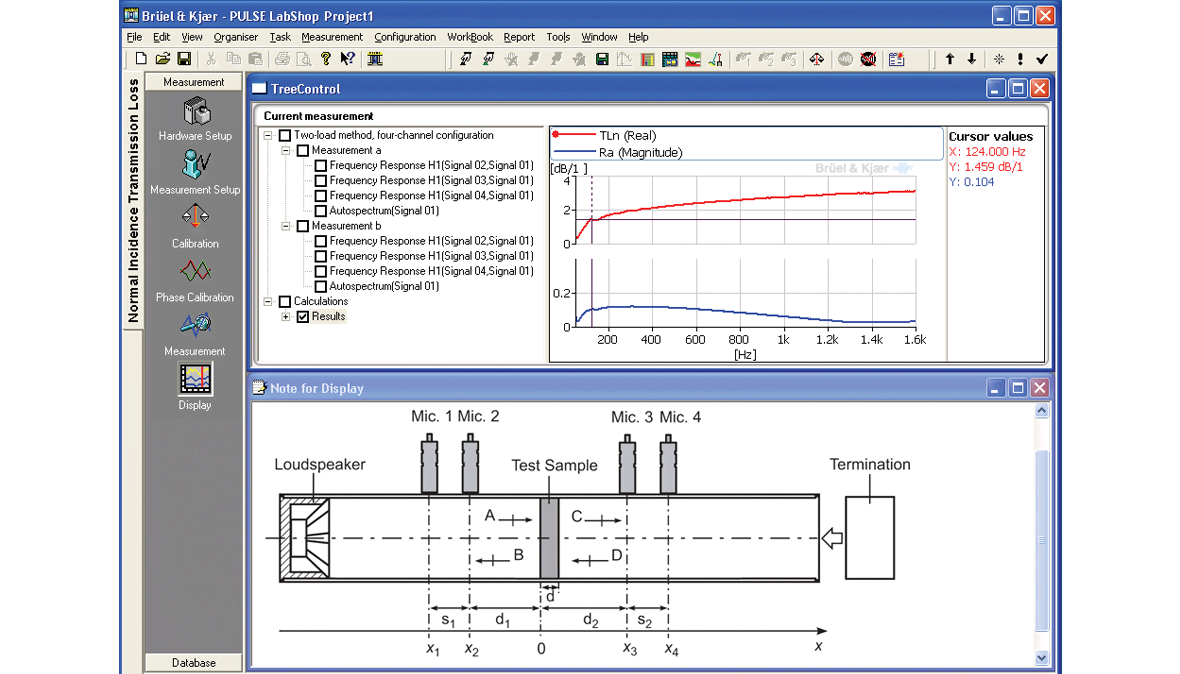

  • Modelo de software dedicado para medições de perda de transmissão de som de incidência normal

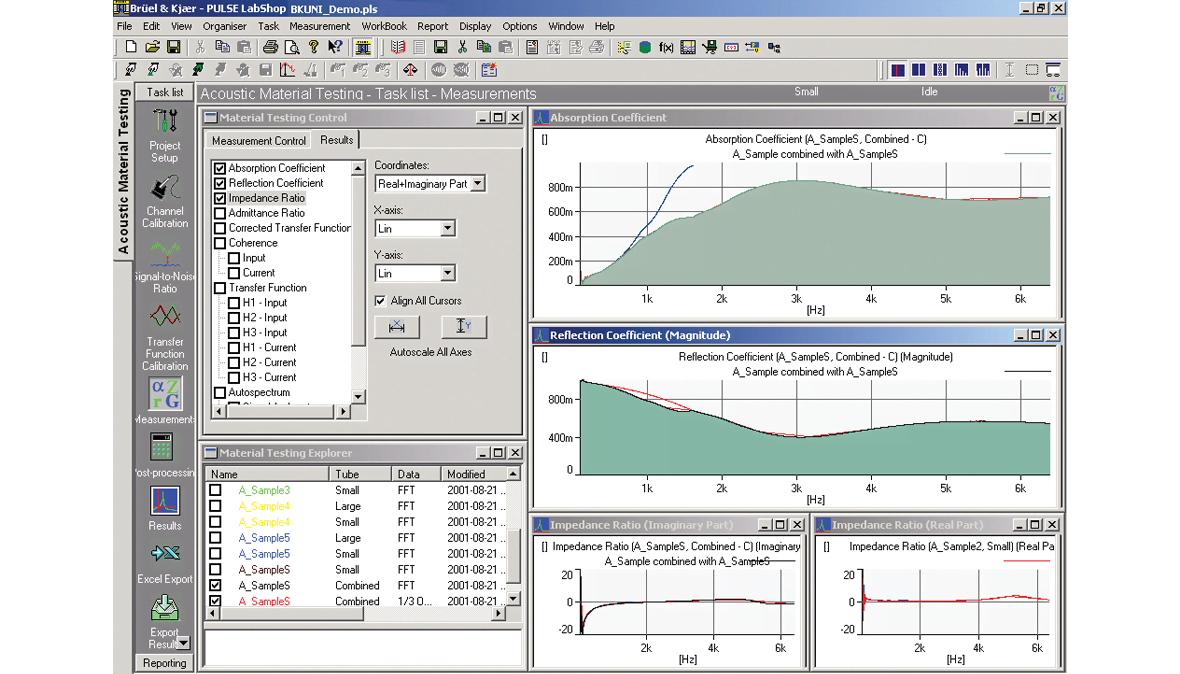

  • Coeficiente de absorção, coeficiente de reflexão complexo, impedância acústica complexa, admitância acústica complexa

CAPACIDADES ADICIONAIS

  • Para testes que não podem usar uma amostra de material, como após processos de fabricação terem incorporado o material acústico, ou para testes de material acústico in situ, oferecemos um sistema de medidor de impedância portátil
  • Para testes de ruído de passagem automotiva, este software é usado para calcular a absorção sonora da superfície da estrada. Funciona com um tubo de teste dedicado da Brüel & Kjær

Os dados e resultados de medição podem ser convenientemente salvos em pastas de trabalho familiares do Microsoft Excel® para relatórios personalizados e posterior pós-processamento.
