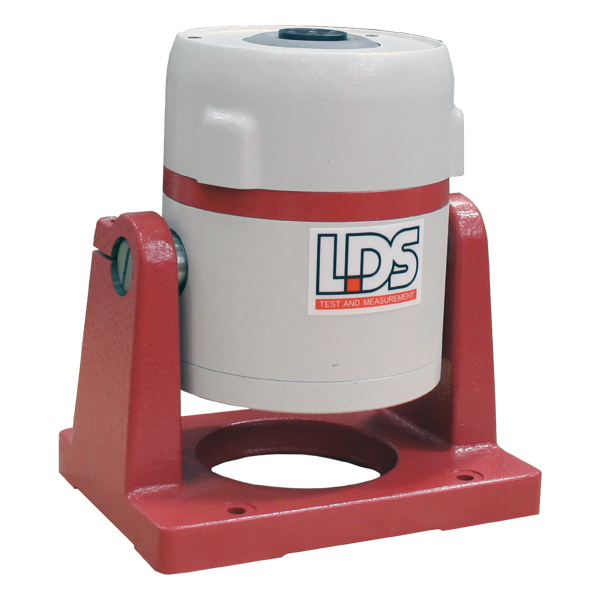

LDS V406
Agitador de ímã permanente
A permanent magnet, electrodynamic shaker for vibration testing of small components and assemblies, as well as for laboratory experiments, modal studies and structural analysis. It can impart maximum forces up to 196 N (44 lbf).
Solicite uma cotaçãoEmbora utilizados na indústria para testes gerais de vibração, esses shakers são comumente encontrados em universidades e centros de pesquisa. Eles combinam uma ampla faixa de frequência e forças seno-top, o que os torna adequados para uma variedade de aplicações: desde testes em fadiga e ressonância de pequenos eletrônicos até o estudo de materiais e dispositivos biomédicos. Eles também podem ser usados como captadores não sísmicos, transdutores de velocidade e atuadores de alta velocidade.
CENÁRIOS DE USO
- Análises modais e estruturais, incluindo aplicações de engenharia civil, como teste de pontes e outros edifícios
- Triagem de vibração de pequenos componentes e teste de montagens eletrônicas, como telefones celulares
- Experimentos de laboratório, como separação e compactação de pós
- Teste de dispositivos médicos e materiais
- Teste em fadiga e ressonância, incluindo teste de material de peças
- Usado como transdutores de velocidade ou atuadores de alta velocidade para calibração de acelerômetros e monitoramento de condição de máquinas e medição de vibração
CARACTERÍSTICAS
Versáteis e confiáveis, os shakers LDS® V406 foram projetados especificamente para oferecer desempenho maximizado. Eles apresentam uma faixa de frequência utilizável de 5 a 9000 Hz e, quando fornecidos como padrão, têm uma classificação nominal de pico de seno de 98 N (22 lbf). No entanto, se emparelhado com o amplificador LDS® PA500L recomendado e resfriado por um ventilador externo, eles são capazes de produzir uma força de vetor seno de 196 N (44 lbf).
Além de diâmetros de armadura de 38 mm (1,5 pol.), Esses agitadores incorporam uma armadura móvel robusta, porém leve, que fornece suporte adequado para cargas de teste sem prejudicar a capacidade de força. Duas flexões de fibra laminada são coladas à armadura para fornecer suporte axial e aumentar as restrições laterais e rotacionais.
Normalmente, os shakers V406 vêm montados na base, mas a montagem do munhão também está disponível mediante solicitação. Além disso, uma unidade de suspensão auxiliar pode ser adicionada como uma opção para aplicações em que grandes estruturas montadas na mola, por exemplo, um chassi de automóvel, devem passar por triagem de vibração. Isso permite que o shaker pendure verticalmente a partir do dispositivo sob teste, aumentando virtualmente a capacidade de carga útil. Ao contrário do funcionamento normal, em que a armadura retribui em relação a um corpo fixo, a suspensão auxiliar possibilita o movimento anverso.
Embora o resfriamento externo não seja necessariamente requerido para os modelos V406, o acréscimo de uma unidade de ventilador remoto opcional, que resfria os agitadores com ar forçado, permite um desempenho máximo de classificação. Os agitadores podem ser acionados por amplificadores compactos, silenciosos e com baixo consumo de energia, como o LDS® LPA100 em que não é necessário ventilador, ou o LDS® LPA600 onde é necessário um ventilador. Eles são compatíveis com os controladores de vibração LDS® COMETUSB™ e LASERUSB™ bem como com sistemas de controle de terceiros.
- Max acceleration sine peak
- 100 g
- Velocity sine peak
- 1.78 m/s
- Displacement continuous pk-pk
- 17.6 mm
- Moving element mass
- 0.20 kg
