Análise de fontes, caminhos e contribuições de ruído e vibrações
Identificar as fontes das emissões vibro acústicas que ouvimos e sentimos é essencial para a criação de veículos confortáveis.
Máquinas, inevitavelmente, fazem várias emissões vibro acústicas que ouvimos e sentimos. No entanto, a fim de refinar a experiência, precisamos saber mais do que meramente os níveis e as percepções experimentadas pelo humano. Para reduzir a fonte correta de fenômenos vibro acústicos, precisamos conhecer as contribuições das várias fontes em detalhes. E para atenuar os caminhos que a energia vibro acústica nos leva, precisamos entender como ele viaja através da estrutura e através do ar.
Análise de fontes, caminhos e contribuições de ruído e vibrações
Durante o aperfeiçoamento de veículos de desenvolvimento, surgem questões de engenharia como: "É a fonte que é muito alto, ou o caminho que transmite muito facilmente?" Entender como as vibrações se desenvolvem a partir da fonte em efeitos na posição do receptor (SPC), ou análise do caminho de transferência. Isso pode categorizar os efeitos percebidos no usuário como aerotransportados ou estruturados, e perfurar progressivamente mais profundamente em suas origens, rastreando-os de volta para a causa raiz, como um monte de motor específico.
Domínio do tempo
Para um SPC eficaz em veículos, é importante ser capaz de analisar eventos transitórios, tais como run-ups e run-downs. Também é muito útil ser capaz de reproduzir sinais gravados com segurança e modificá-los para simular alterações de design. Com o software SPC de domínio de tempo, você pode escutar caminhos e resultados de ruído e modificá-los para definir níveis de destino nos detalhes dos pontos fortes de fonte do componente individual ou caminhos de transferência. O software também pode atuar como uma ponte para modelos CAE, combinando dados de teste e projetos CAE para produzir modelos híbridos que destacam possibilidades de design.
Como é que cada componente contribuirá para o som geral de um produto? Como pode dizer de onde vem o som? Como ele viaja para onde você ouve? E o que você pode fazer para melhorar o som do veículo? Se avaliar as contribuições de um motor em um banco de teste, ou identificar contribuições operacionais na estrada, o domínio do tempo de análise de fontes, caminhos e contribuições de ruído e vibrações (SPC) permite avaliar os caminhos de transferência e contribuições para avaliar rapidamente o ruído e a vibração percebida pelos ocupantes do veículo. Nossa exclusiva tecnologia de domínio do tempo permite que você escute e compare conjuntos de dados consecutivos e avalie os efeitos que a evolução terá em produtos finais através de modelos SPC. O sistema também pode inspecionar os dados no domínio da frequência, dando grande flexibilidade.
Sugestão de sistema

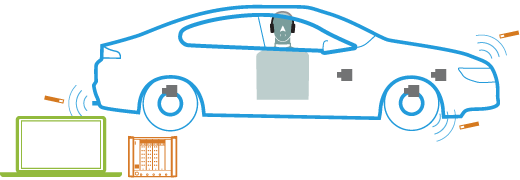

Uma configuração típica consiste em um sistema de aquisição de dados PULSE com visualizador SPC (7798-A), domínio Time (7798-E) e software Insight 8601-S e hardware LAN-XI. Nós também recomendamos o hardware adequado de reprodução de som - placa de som ZH-0677, amplificador de headphone ZE-0769 e fones de ouvido HT-0017. Acelerômetros, microfones, martelos, etc., também são necessários.
O SPC trabalha com os dados adquiridos com os sistemas de aquisição de dados PULSE, bem como com a maioria dos outros sistemas de aquisição de dados e a maioria das soluções CAE.
Sugestão de sistema

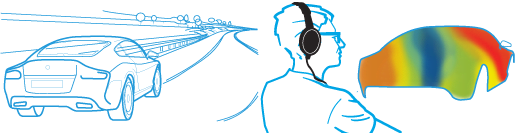

Para o teste de integração SPC do CAE, uma configuração típica consiste em SPC visualizador(7798-A), no domínio do tempo SPC (7798-E) e Insight 8601-S. Nós também recomendamos o hardware de reprodução de som, incluindo a placa de som ZH-0677, amplificador de headphone ZE-0769 e fones de ouvido HT-0017.
O DTS CAE Auditioner (8601-X) é um modelo opcional para o Insight Type 8601-S e pode incorporar rapidamente os pontos fortes de origem e transferência de programas CAE comuns na ferramenta de avaliação Insight.
