Sound level meter and omnisound

ChovA隔音解决方案

全新ChovACUSTIC系统充分利用了最先进的声级计的所有优势



挑战


随着越来越苛刻的法规生效,例如旨在提高公民福祉的市政法令,或新的西班牙建筑技术法规,隔音至关重要。目前,随着翻新的蓬勃发展,ChovA一直在努力推出创新的系统和产品。最大的挑战始终是确保可靠和安全的绝缘解决方案。

解决方案


为了保证隔音系统符合翻新项目的要求,必须满足一些基本条件:简单、可靠和灵活的测量和数据分析。ChovA选择了Brüel & Kjær设备,包括声级计、声校准器和OmniPower声源,这不仅是为了简化测试过程,还为了确保结果值得信赖。

结果


ChovA目前正在推出隔音值为56和59dBA的隔音系统。这是通过组合自己的产品(板材、板材、板材、表带等)以及使用Brüel & Kjær设备和技术支持来确保性能来实现的。这样一个雄心勃勃的产品开发项目,包括多次迭代、面板更换和工作,需要一流的声级计来促进过程、自动化并充分利用数据。适当的建议、快速解决测量和计算查询对于ChovA实现预期结果也至关重要。

ChovA是一家专门从事防水以及隔热和隔音的公司,最近推出了一系列新的ChovACUSTIC系统,这些系统将显着提高外壳之间的隔音水平。这些新系统专为翻新工作而设计,这是一个蓬勃发展的细分市场。实际上,在疫情导致的最近封锁期间,改善家庭隔音效果的需求变得特别明显。

对于隔音系统的开发,简单、灵活和可靠的性能分析至关重要。这是因为在找到最佳解决方案之前,隔音需要在开发过程中进行大量测试。因此,在推出包含其产品的解决方案系统之前,ChovA对其隔音产品进行的所有声学测试(DnT,A符合DB-HR)进行了广泛的分析。

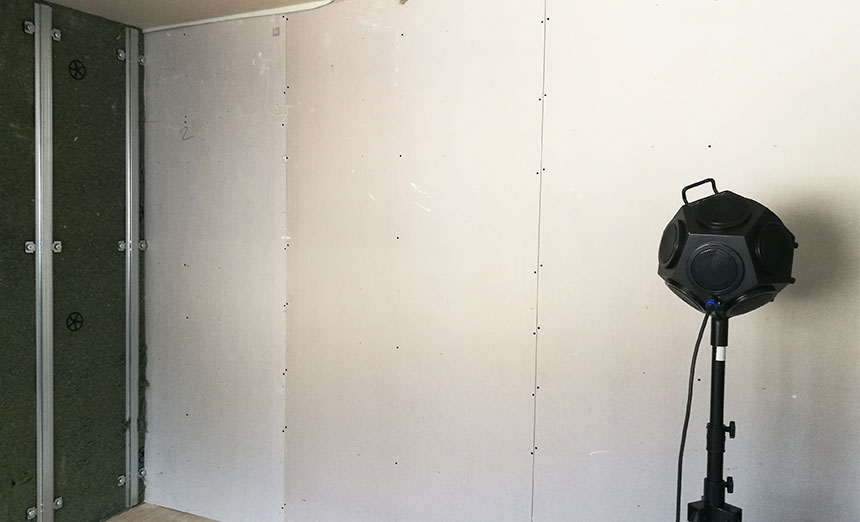

ChovA依靠Brüel & Kjær产品来满足此类新开发的测量需求并符合现行法规,因此使用了2270型1级手持式分析仪。4231型声校准器用于在每次测试之前检查2270型的校准情况。使用的其他Brüel & Kjær设备包括4296型OmniPower声源和2716型功率放大器。此外,为了遵守法规,使用了1/3倍频程的图形化均衡器来检查并确保OmniPower发出的粉红噪声在自由场的所有频段中都具有尽可能平坦的响应。

ChovA启动新系统(包括其产品)所遵循的程序没有不确定性的余地。从特定的隔音系统开始,该公司进行了一系列测量,然后分析得出的数据。在这种情况下,ChovA从两侧用砂浆渲染的基础LH7空心砖墙开始,以检查原始隔音效果是否仅达到38dBA。随后,在连续的迭代中,添加了各种绝缘产品,例如粘弹性板与毛毡结合使用。每一步之后,ChovA都会分析不同频率下的声学性能和结果。他们继续进行测试,对侧面进行隔热,安装自支撑系统,并用弹性垫片在墙壁上添加锚点,以使墙壁衬里不会与原始隔板接触,从而防止噪音的结构传播。

除了依靠自己的丰富经验外,ChovA的所有测试和测量都是根据现行法规和西班牙技术建筑规范进行的,该规范列出了一系列有助于噪声传播的要素。

对于这个漫长而耗时的系统安装、数据测量和数据分析过程,声级计的选择至关重要。正如声学专家玛丽·克鲁兹·格劳(Mari Cruz Grau)和纳乔·拉蒙(Nacho Ramón)所承认的那样,进行大量测量和获取必要的数据可能是一个复杂的过程。尽管如此,Brüel & Kjær声级计还是值得赞赏的。“你随时都知道自己在测量过程中的位置,麦克风和声源的相对位置应该是什么,以及测试是否按照规定进行。这大大简化了我们的工作。”Nacho Ramón说,他在建筑物中进行声学测量已有10多年了。他还曾在ENAC认可的声学实验室担任审核员,该实验室与公共机构合作,因此熟悉不同的测量设备。“以前,在为报告目的进行计算时,你可能会遇到由房间几何形状引起的困难,例如超出法规中规定的容差范围的频段之间的巨大差异,或者在某些情况下难以计算混响频率丢失了。Brüel & Kjær的声级计可让您完全控制测量过程。由于软件中实施了适用的测量法规,因此您始终知道发生了什么。它会告诉你频段之间是否存在很大的差异,还会告诉你特定频率下测得的衰减是否阻碍了混响时间的计算。这样可以节省大量时间,因为它有助于我们避免重复测量。这也让我们高枕无忧,因为你知道所做的测试在任何时候都是正确的。”

因此,ChovA的初始隔热值为38dBA,通过利用技术人员在绝缘测量方面的经验,欧米茄轮廓的墙壁衬里仅为7厘米,实现了57dBA的隔音效果,甚至使用具有自支撑型材的墙壁衬里实现了57dBA的隔音效果10.8cm—只需将产品组合在一起,直至达到理想的效果。

最近,ChovA能够将他们的系统安装在位于住宅楼底层的夜总会中。在场所进行初步测量之后,对聚会墙壁和地板等进行了初步测量,获得的数据显示所采用的解决方案具有最佳性能。
