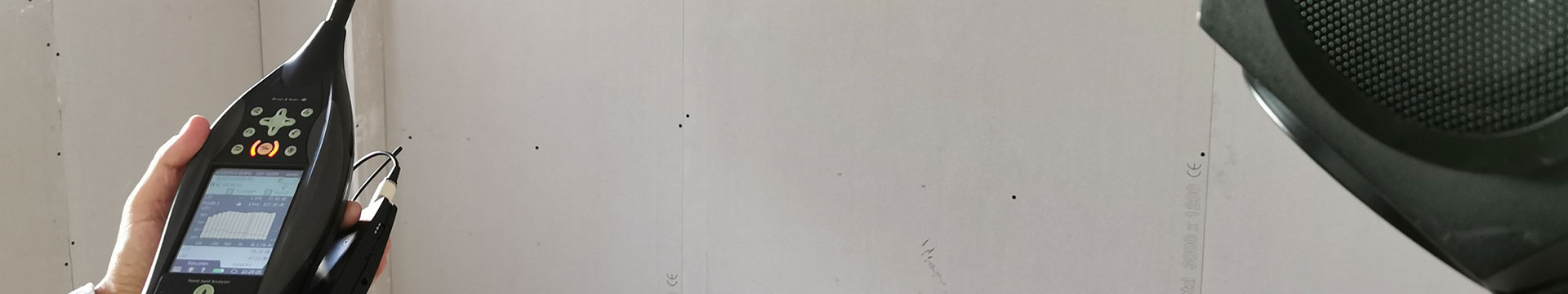

Sound level meter and omnisound

CHOVA SOLUTIONS POUR L'ISOLATION ACOUSTIQUE

Les nouveaux dispositifs - ChovACUSTIC s’offrent toutes les qualités d’un sonomètre hautes performances



CHALLENGE


Avec l'entrée en vigueur de normes toujours plus exigeantes, notamment les arrêtés municipaux visant à améliorer le bien-être des riverains, ou le nouveau code technique de construction espagnol, une bonne isolation acoustique des bâtiments est devenue primordiale. Actuellement, avec l'essor des travaux de rénovation, ChovA a souhaité lancer des dispositifs et des produits encore plus innovants. Le principal challenge étant de garantir des solutions d'isolation efficaces et fiables.

SOLUTION


Afin de garantir qu'un système d'isolation acoustique satisfait aux exigences d'un projet de rénovation, il convient de respecter des conditions essentielles : des mesures et une analyse des données faciles, fiables et adaptées. ChovA a choisi les sonomètres, calibreurs acoustiques et sources sonores de marque Brüel & Kjær, non seulement pour simplifier le processus d'essai, mais également pour obtenir des résultats fiables.

RÉSULTATS


ChovA lance actuellement des dispositifs offrant des valeurs d'isolation acoustique de 56 et 59 dB(A). Ce résultat a été obtenu en associant ses propres matériaux (feuilles, plaques, panneaux, bandes, etc.) aux équipements et compétences du support technique de Brüel & Kjaer, afin de garantir une performance optimale. Un projet de développement aussi ambitieux, nécessitait des sonomètres haut de gamme pour simplifier le processus, l'automatisation et l'exploitation avancée des données. Des conseils pertinents et des réponses rapides aux questions concernant les mesures et les calculs étaient également essentiels à ChovA pour atteindre les objectifs viséss.

ChovA, société spécialisée en étanchéité et en isolation thermique et acoustique, a récemment lancé sa nouvelle gamme ChovACUSTIC permettant d'augmenter significativement les performances de l'isolation acoustique entre les pièces. Ces nouveaux dispositifs ont été spécifiquement conçus pour les chantiers de rénovation, un secteur en plein essor. En effet, les besoins en matière d'amélioration de l'isolation acoustique des habitations connaissent un vrai boom depuis les confinements causés par la pandémie.

Le développement d'un système d'isolation acoustique nécessite des outils d’analyse de performance simples, polyvalents et parfaitement fiables. La conception d'une technologie d'isolation acoustique implique la réalisation de tests approfondis dès les phases de développement, et jusqu'à ce qu'une solution optimale soit trouvée. Ainsi, avant le lancement de dispositifs basés sur ses produits, ChovA procède à une analyse poussée des résultats d’essais (DnT,A conformément à la DB-HR) réalisés pour ses solutions d'isolation acoustique.

Pour répondre aux exigences de mesure liées au développement de ce nouveau dispositif et pour se conformer à la réglementation en vigueur, ChovA a fait confiance à Brüel & Kjaer en choisissant le sonomètre-analyseur de classe 1 - Type 2270. Le calibreur acoustique Type 4231 est utilisé, avant chaque test, afin de vérifier l’étalonnage du Type 2270. ChovAutilise également d'autres appareils de la gamme Brüel & Kjaer, notamment la source sonore OmniPower Type 4296 et l'amplificateur de puissance Type 2716. De plus, et toujours pour satisfaire aux exigences normatives, un équaliseur graphique 1/3 d'octave a permis de s'assurer que l'émission de bruit rose provenant de la source OmniPower présentait la réponse la plus plate possible sur toutes les bandes de fréquences en champ libre.

La procédure appliquée par ChovA pour lancer ses nouveaux dispositifs sur le marché ne laisse aucune place à l'incertitude.  Sur la base d'un système d'isolation acoustique spécifique, l'entreprise a effectué une campagne de mesures et a procédé à l'analyse avancée des données obtenues. Dans le cas présent, les ingénieurs de ChovA ont démarré leur étude à partir d'un mur en briques creuses LH7 enduit de mortier des deux côtés, et ont constaté que l'isolation acoustique initiale n'atteignait que les 38 dB(A).

Par la suite, et par itérations successives, divers matériaux d'isolation ont été ajoutés - par exemple des plaques viscoélastiques alliées à du feutre. Après chaque étape, ChovA a analysé les performances acoustiques et les résultats obtenus selon différentes fréquences. Les essais se sont poursuivis en isolant les côtés, en installant des systèmes autoportants et en fixant des ancrages au mur au moyen de supports et suspentes anti-vibratiles - afin que le revêtement mural ne soit pas en contact avec la cloison initiale - empêchant ainsi la transmission structurelle du bruit.

Au-delà de son savoir-faire et de ses propres exigences, ChovA réalise des tests et des mesures en conformité avec la réglementation en vigueur et avec le code technique de la construction Espagnol, qui recense les facteurs favorisant la transmission du bruit.

Le choix du sonomètre est essentiel pour mener à bien le processus à la fois long et complexe d'installation du dispositif, de mesure et d'analyse des données. Comme le reconnaissent les experts en acoustique Mari Cruz Grau et Nacho Ramón, réaliser de multiples mesures et acquérir les grands volumes de données nécessaires peut se révéler compliqué.

Malgré ces défis, le sonomètre Brüel & Kjær a été particulièrement apprécié. " À tout moment, il est possible de connaître son niveau d’avancement dans le processus de mesure, de déterminer la position du microphone et de la source, et de vérifier que le test se déroule conformément à la réglementation. Cela facilite considérablement notre travail", explique Nacho Ramón, en charge des mesures en acoustiques du bâtiment depuis plus de 10 ans, et précédemment auditeur au sein d'un laboratoire acoustique accrédité par l'ENAC en collaboration avec des organismes publics, - et qui, par conséquent maîtrise parfaitement les divers équipements de mesure. "Auparavant, pour effectuer les calculs nécessaires à la création de rapports, nous étions confrontés à des difficultés liées à la géométrie de la pièce, dus par exemple à des écarts importants entre les bandes de fréquences, dépassant les tolérances prévues par la réglementation, ou encore à la complexité de calculer la réverbération en l'absence de certaines fréquences. Le sonomètre Brüel & Kjaer permet de maîtriser totalement l’ensemble des opérations de mesure. Le logiciel intègre les normes de mesure en vigueur, ce qui permet de suivre en permanence la conformité des résultats. Le logiciel indique les différences importantes entre les bandes de fréquences et signale également si une décroissance mesurée dans une fréquence particulière entrave le calcul du temps de réverbération. Cette fonctionnalité offre un gain de temps considérable, en évitant notamment de répéter les mesures. Cet outil apporte également une certaine tranquillité d'esprit, car il garantit que les tests effectués sont corrects, à tout moment.

"Ainsi, ChovA, en partant d'une valeur d'isolation initiale de 38 dB(A) et en s'appuyant sur l'expérience de ses ingénieurs dans le domaine, a réussi à obtenir une isolation acoustique à 57 dB(A) avec une paroi murale type oméga de seulement 7 cm - et même de 57 dB(A) avec une paroi murale de 10,8 cm de type autoporteur- simplement en associant les produits jusqu'à atteindre les résultats souhaités.

Récemment, les équipes de ChovA ont installé ce dispositif dans une discothèque située au rez-de-chaussée d'un immeuble résidentiel. Après avoir effectué des mesures préliminaires sur site - du mur mitoyen et du sol, etc. - les données obtenues ont révélé une performance optimale de la solution adoptée.
