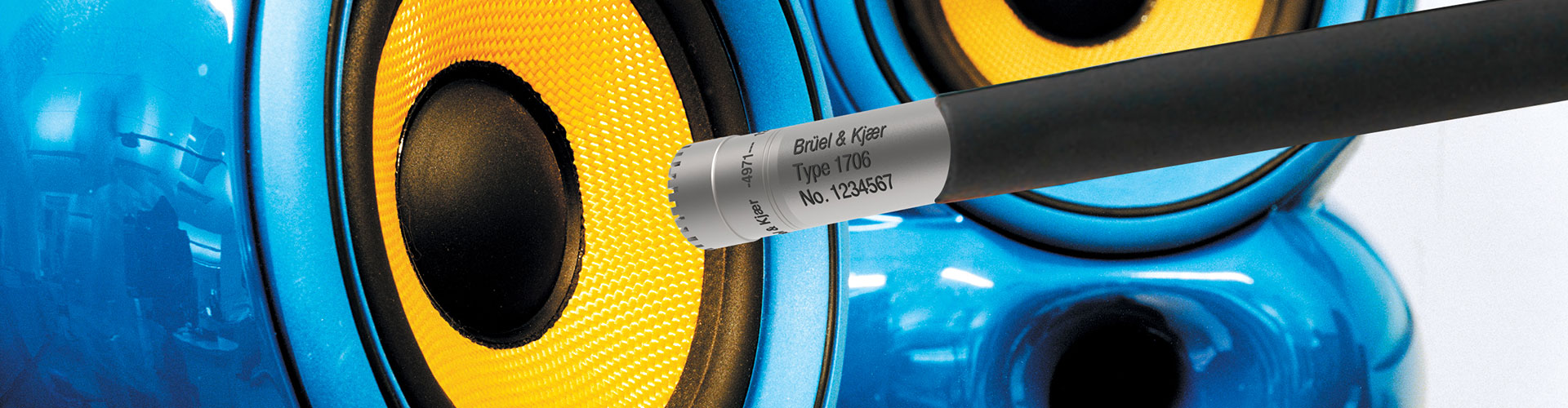

Free field mic

Os microfones de campo de pressão podem funcionar em campos difusos e livres?

Os microfones de medição são divididos em três tipos principais, cada tipo otimizado para um dos três tipos de campos sonoros descritos abaixo, e é importante escolher o microfone mais adequado para a aplicação - caso contrário, a resposta de alta frequência será prejudicada.

No entanto, os microfones de campo de pressão podem, em algumas circunstâncias, ser usados em todos os três campos sonoros. Por exemplo, eles podem ser usados como microfones de campo livre se forem orientados em ângulos retos na direção da propagação do som (incidência de 90 °) - e a boa notícia é que, em tais casos, a faixa de frequência efetiva permanecerá inalterada .

Para medições em áreas fechadas onde existem reverberações, microfones de campo de pressão adaptados para medições de incidência aleatória oferecem a melhor alternativa - não apenas em termos de sua medição, mas também porque há mais para escolher (em comparação com microfones de campo difuso). Isso ocorre porque a resposta de incidência aleatória de um microfone de campo de pressão é muito mais "plana" ou constante em toda a faixa de frequência do que a de um microfone de resposta de campo livre.

gráfico de campo de pressão

Resposta de frequência típica de microfone de campo de pressão Tipo 4971-H-041



Portanto, os microfones de campo de pressão podem fornecer medições precisas em campos difusos e livres? Resumindo, sim, e se você tiver acesso apenas a microfones de campo de pressão, poderá descobrir que eles são mais úteis do que você pensava originalmente.

Veja nosso mais recente microfone de campo de pressão CCLD de ½ polegada.


Link relacionado: Manual do Microfone, vol. 1

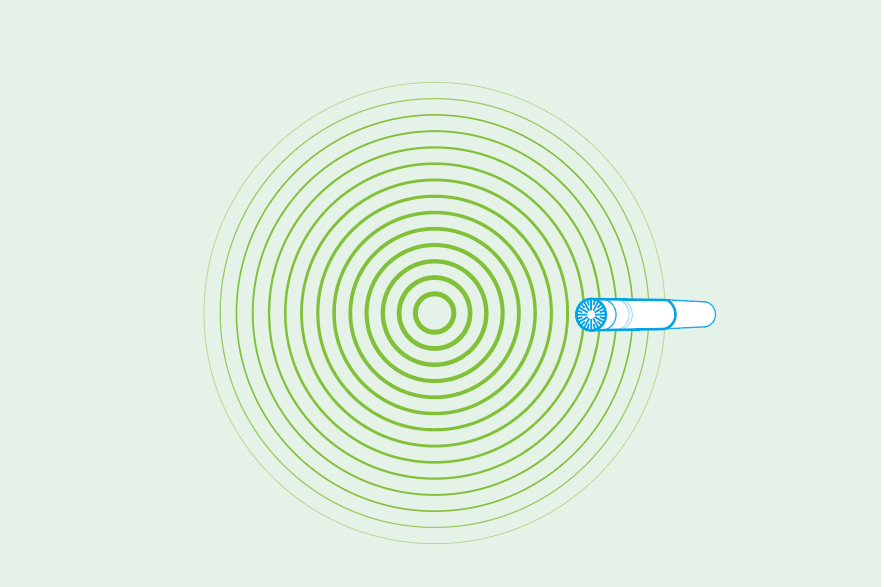

Free field

Campo livre

Um campo livre é um campo sonoro onde as ondas sonoras podem se propagar livremente sem quaisquer objetos perturbadores. Isso significa um espaço sem objetos refletivos - o microfone é a única coisa que perturba o campo sonoro. Compreensivelmente, campos livres ideais são difíceis, senão impossíveis de realizar. Campos sonoros com grande semelhança com o campo livre podem ser obtidos em uma câmara anecóica ou emulados usando um algoritmo de resposta seletiva no tempo (TSR).

Microfones de campo livre são normalmente usados para medir, por exemplo, alto-falantes ou som externo.

Diffuse field

campo difuso

Um campo difuso tem tantas superfícies de reflexão rígida que as ondas sonoras chegam simultaneamente de todas as direções com igual probabilidade e nível. Os campos sonoros com grande semelhança com o campo difuso são normais em ambientes como edifícios com paredes duras, onde existem muitas fontes simultâneas de som ou ruído, por exemplo, medições em cabines, igrejas e em caixas de teste que não se assemelham às condições anecóicas.

Microfones de campo difuso, também conhecidos como microfones de incidência aleatória, são projetados para ter uma resposta plana quando os sinais chegam de todas as direções e são normalmente usados para medir o ruído interno de veículos ou acústica de edifícios.

Pressure field

campo de pressão

Um campo de pressão é a pressão sonora que tem a mesma magnitude e fase em qualquer posição dentro do campo. Os campos sonoros com grande semelhança com o campo de pressão podem ser obtidos em pequenas cavidades (pequenas em comparação com o comprimento de onda), como ouvidos artificiais, ou ao medir muito perto de uma porta de som.

Microfones de campo de pressão são normalmente usados em pequenos acopladores fechados, túneis de vento ou para medições embutidas.
