TIPO 8403
Processamento de Dados BK Connect
Para analisar e pós-processar dados com eficiência, use cadeias de processo criadas por um especialista em ruído e vibração para pseudo processamento em tempo real ou pós-processamento para a análise de dados de ruído e vibração
Solicite uma cotaçãoQuando é preciso processar seus dados, existem diferentes funções de usuário que possuem requisitos diferentes de funcionalidade e flexibilidade.
O BK Connect® Data Processing Tipo 8403 foca-se na função do operador e do engenheiro de teste. A forma como usam o software de aquisição e análise de dados difere da do especialista em ruído e vibração (S&V). Os operadores exigem a capacidade de carregar rápida e facilmente os dados gravados para pós-processamento ou realizar análises em tempo real usando cadeias de processos pré-definidas, bem como a de gerar relatórios usando a automação incorporada que é definida pelo usuário.
Esta aplicação fornece uma visão geral de uma cadeia de processos gráficos configurada por um especialista em S&V utilizando o BK Connect Data Processing Specialist Tipo 8403-A. As cadeias de processo incluem elementos individuais para filtragem, análise espectral, exibição e armazenamento de resultados. Quando usado em conjunto com os recursos de monitoramento da Configuração de Hardware BK Connect Tipo 8401, o BK Connect Data Processing permite que os operadores trabalhem de forma eficiente e segura.
CENÁRIOS DE USO
- Testes de benchmarking repetitivos com um relatório padrão
- Gravação e análise básica utilizando modelos de análise pré-definidos, conforme estabelecido pelo Especialista em S&V
- Medições ‘in situ’ para solução de problemas de vibração e diagnóstico de falhas de máquinas rotativas, tais como caixas de transmissão e rolamentos
- Análise de banda estreita de sinais acústicos, tais como no ouvido do operador em um veículo
- Múltiplas e diferentes análises paralelas com os mesmos dados; por exemplo, análise de dados de vibração em uma largura de banda diferente da de dados acústicos, utilizando uma variedade de filtros
- Crie cadeias de processo que podem ser usadas para a análise offline de dados de tempo de ruído e vibração gravados (somente com o Tipo 8403-A)
RECURSOS
- Processamento automatizado

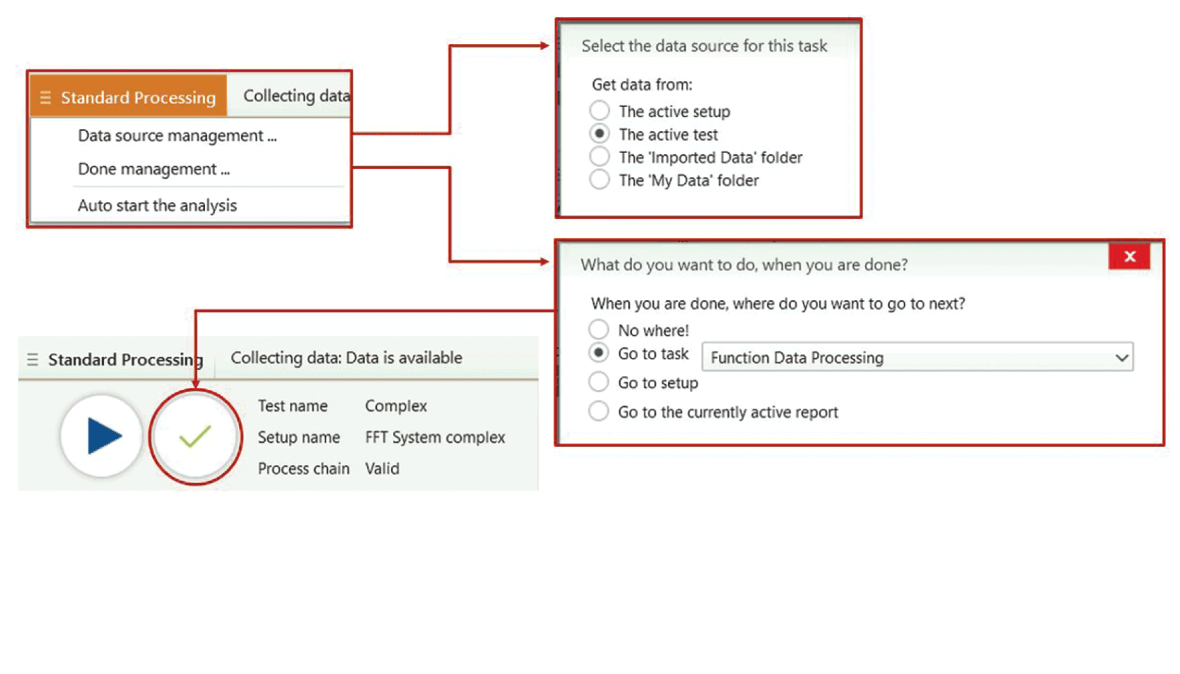

Para maximizar a produtividade, o BK Connect permite o processamento em lote de análises em sequência ou paralelas de vários conjuntos de dados importados. Os dados de tempo também podem ser importados automaticamente a partir de uma unidade de rede e você ainda tem a opção da criação automática de relatórios. - Funções do usuário
A interface e a estrutura do produto BK Connect foram projetadas (desde seu conceito até sua finalização) tendo como foco central os papéis dos usuários. O BK Connect distingue entre a função do especialista em S&V e o operador/engenheiro de testes, uma vez que esses grupos usam o software de forma diferente. O especialista projeta medições e análises para que um operador, ou operadores, possam produzir resultados consistentes com base em seus próprios processos internos. Isso muitas vezes pode ser feito através de um único clique e de interfaces fáceis de usar, desde a aquisição ao relatório, para tarefas repetitivas que foram salvas como modelos.
RECURSOS

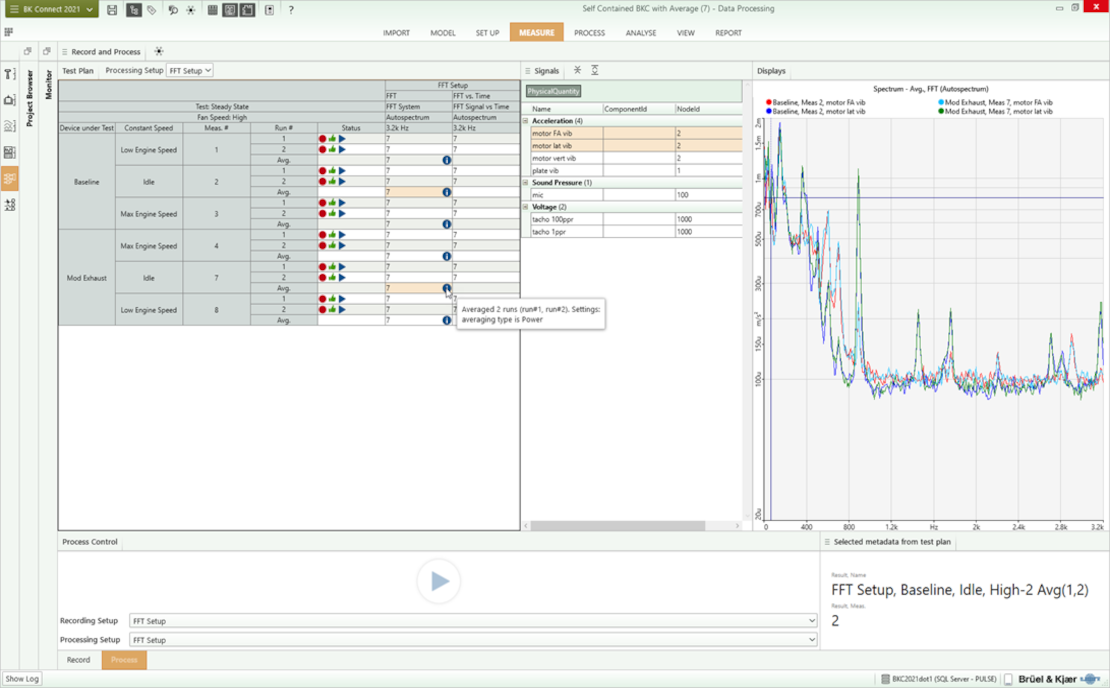

- Média dos resultados para várias execuções em um processo de análise em lote com base na condição de teste e no dispositivo em teste
- Ponderação acústica, ponderação de vibrações de corpo humano, integração/diferenciação, filtros de frequência, equalizador de simulador de cabeça e tronco (HATS), repetição da amostragem de dados de tempo e elementos de gate
- Processamento de sinal FFT, nível geral em relação ao tempo, juntamente com síntese de 1/3 da oitava a partir dos seus cálculos de banda estreita
- Cálculos de resposta em frequência e de espectro de atribuição de fase como um primeiro passo natural para a análise modal ou análise de forma de deflexão operacional
- Testes estacionários e não estacionários
- Inclui operações matemáticas padrão e complexas, bem como as estatísticas do processo de análise, tais como real, imaginário, magnitude, fase, conjugado
- A estatística permite que as estatísticas de função (mín., máx., média e soma) sejam calculadas nos resultados de diferentes regiões de entrada de tempo, podendo empregar metadados selecionados e permitindo que mais gravações, de diferentes testes, sejam processadas simultaneamente em uma cadeia de processo
RECURSOS ADICIONAIS
O Processamento de Dados Avançados BK Connect Tipo 8403-A acrescenta:
- Recursos de filtragem e edição de tempo
Filtre e edite dados de tempo – juntamente com a reprodução de áudio (incluindo a sincronização binaural) e a criação de região para realizar análises em apenas um subconjunto da gravação original - Criação de cadeia de processo para Domínio de Tempo e Domínio de Frequência
Crie cadeias de processo para os domínios de tempo e de frequência, que podem ser usadas pelo especialista ou operador usando o BK Connect Data Processing Tipo 8403 - Cadeia de processo para análise gráfica
Todas as análises do BK Connect utilizam um conceito gráfico de cadeia de processo para estabelecer o processo de análise de domínio de tempo e frequência. Isso inclui elementos individuais para filtragem, análise espectral, exibição e armazenamento de resultados. Cada um é individualmente configurável. As cadeias de processo podem ser exportadas para um arquivo e enviadas por e-mail para permitir que outros repitam um processo definido e padronizado.
REQUISITOS
Requer o BK Connect Data Viewer Tipo 8400. Para análises em tempo real, é necessária também o BK Connect Hardware Setup Tipo 8401 .
