Beamforming esférico

Ideal para a detecção de ruído no interior de cabines e de vazamentos, o beamforming esférico possibilita o mapeamento rápido da pressão e da intensidade sonora relativas, oriundas todas as direções.

Ask an Expert

O array é composto de 36 ou 50 microfones, distribuídos ao longo da superfície de uma esfera sólida com 12 câmeras integradas. Os parâmetros acústicos medidos ao longo da superfície da esfera são, então, projetados sobre uma superfície 2D, da mesma maneira que as informações em um globo são representadas em um mapa plano em um atlas. Os algoritmos utilizados são o ‘SHARP’ e o nosso algoritmo patenteado ‘Filter and Sum’, que aumentam a amplitude dinâmica do array e suprime as imagens virtuais causadas por lóbulos laterais.

Uma extensão de baixa frequência implica que o sistema pode ser usado em uma ampla faixa de frequência.

Sugestão de sistema

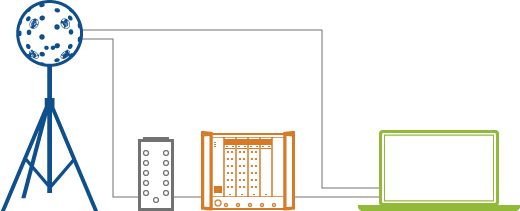

Os sistemas de beamforming esférico são fornecidos como projetos especificados pelo cliente. Um sistema típico para medições de ruído no interior do veículo consistiria do software de medição e pós-processamento PULSE para beamforming esférico, o hardware de aquisição de dados LAN XI que inclui estrutura, módulos e painéis dianteiros, um array esférico de 36 ou 50 canais, além de acessórios (por exemplo, um dispositivo para assento de carro, pistofone, caixa de distribuição, cabos, etc.).

Beamforming esférico
