Beamforming esférico
La técnica del beamforming esférico, ideal para la detección de fugas y ruido en cabinas y habitáculos, constituye una forma rápida de elaborar mapas de presión sonora relativa e intensidad sonora, procedentes de todas las direcciones.
Ask an ExpertEl array consta de 36 o 50 micrófonos distribuidos por la superficie de una esfera sólida con 12 cámaras integradas. Los parámetros acústicos medidos en la superficie de la esfera se proyectan después sobre una superficie 2D, del mismo modo que el globo terráqueo se representa en los mapas planos de un atlas. Los algoritmos utilizados son "SHARP" y el patentado "Filter and Sum", que incrementa el rango dinámico del array y suprime las imágenes fantasma provocadas por los lóbulos laterales.
Una ampliación de baja frecuencia permite utilizar el sistema en un intervalo de frecuencia extendido.
Sistema recomendado

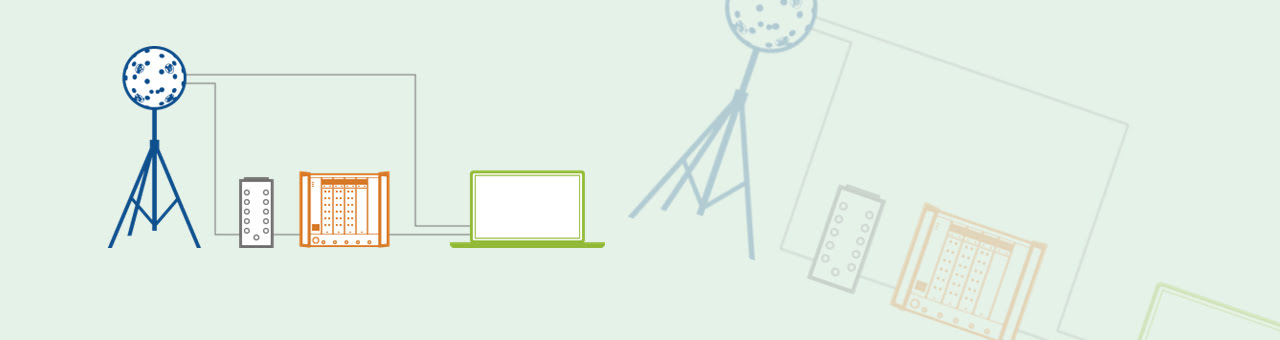

Los sistemas de beamforming esférico se suministran en forma de proyectos adaptados a las especificaciones de cada cliente. Un sistema típico para medir ruido en el interior de un vehículo consiste en el software de medición y posprocesamiento PULSE para beamforming esférico, hardware de adquisición LAN‐XI (bastidor, módulos y paneles), un array esférico de 36 o 50 canales y accesorios (por ejemplo, un dispositivo para el asiento del coche, un pistófono, una caja divisora, cables, etc.).
