Comece a usar o sonômetro

As etapas detalhadas para começar a usar o sonômetro estão no manual. Considere este um guia de início rápido, onde apresentamos recursos e tarefas essenciais para você começar a usar seu novo sonômetro.

Se você adquiriu recentemente um sonômetro Tipo 2250 ou Tipo 2270 e precisa instalá-lo e usá-lo rapidamente, preparamos este artigo para você.

Índice:

  • Calibrando seu sonômetro
  • Cartões SD para Tipo 2250 e Tipo 2270
  • Escolha de um modelo de medição
  • Como aplicar filtros A ou C / Ponderação de frequência
  • Como medir 1/1 ou 1/3 oitavas
  • Como usar anotações de voz
  • Como escrever uma nota
  • Remoção de perturbações durante a medição
  • Monitorando o estado de medição
  • Como fazer upload de dados para o seu PC

Calibrando seu sonômetro

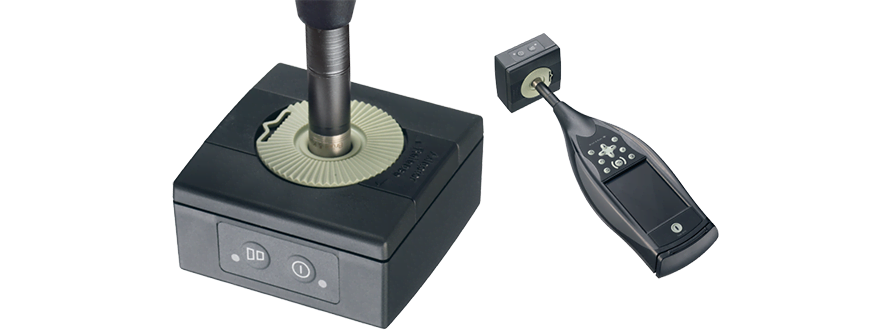

Para calibrar seu sonômetro, você pode usar o Calibrador Sonoro Tipo 4231. Ele fornece uma pressão sonora estável a 1 kHz e tem suscetibilidade mínima a fatores ambientais. O procedimento em si é relativamente simples e, no sonômetro, o procedimento é conhecido como calibração padrão.

Calibrador 4231

Executando uma calibração acústica:

  1. Afaste-se de fontes sonoras altas que podem interferir com o sinal do calibrador.
  2. Ligue o sonômetro.
  3. Toque em Calibração para abrir a tela Calibração.
  4. Seguindo a primeira parte das instruções no campo Status, encaixe o Calibrador Sonoro Tipo 4231 cuidadosamente no microfone do sonômetro.
  5. Ligue o calibrador.
  6. Aguarde alguns segundos para que o nível se estabilize e inicie a calibração

Enquanto o sonômetro está procurando o sinal de calibração e o nível do sinal está se estabilizando, os LEDs de 'semáforo' indicam um breve flash verde a cada segundo. Quando o nível está estável, o semáforo indica um verde constante e o sinal é medido e usado para calibração.

Assim que a calibração for concluída com sucesso, o semáforo indica um breve flash amarelo a cada 5 segundos. A sensibilidade é calculada automaticamente e exibida em um pop-up junto com o desvio da última calibração. Toque em Sim para aceitar e usar a nova sensibilidade e salvá-la no histórico de calibração. Toque em Não para desconsiderar a nova calibração e continuar com a calibração antiga.

Se a calibração se desviar mais de ± 1,5 dB da calibração inicial (apenas microfones), a calibração é interrompida sem alterar a calibração do sonômetro. O semáforo indicará um vermelho piscando rápido e uma descrição do erro aparecerá no campo de status.

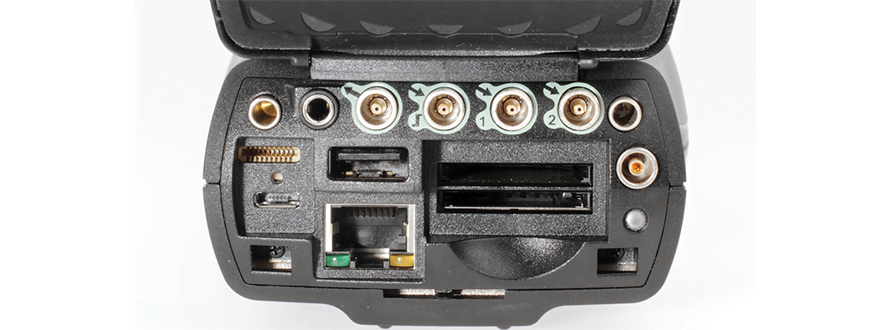

sd-card-slots

Cartões SD para o tipo 2250/2270

O tipo 2250 e o tipo 2270 suportam apenas cartões SD de qualidade industrial com até 8 GB de espaço de armazenamento. Recomendamos Brüel & Kjær número de item UL-1017, que é aprovado para uso com o Tipo 2250/2270. Estas são as instruções para usar um cartão SD:

  • Insira o cartão SD em um dos slots na parte inferior do Tipo 2250 ou Tipo 2270.
  • Se o cartão SD não tiver sido usado antes, o sistema executará um teste de velocidade para garantir que o cartão seja rápido o suficiente.
  • Se o cartão for aceito, o sonômetro perguntará se você deseja usá-lo para armazenar novas medições.
  • Você pode ver onde as medições estão sendo armazenadas na segunda linha do display.

Sonômetro
Poderoso sonômetro classe 1 de canal único

Escolha de um modelo de medição

Em seu Tipo 2250 ou Tipo 2270, você terá diferentes modelos de medição projetados para ajudá-lo a fazer diferentes tipos de medições:

  • Sonômetro Este modelo é fornecido como padrão nos sonômetros da Brüel & Kjær. Use isso para casos simples, onde tudo o que você precisa são números gerais de banda larga como Leq, Lmax, Lmin ou estatísticas.
  • Análise de frequência: Este modelo é fornecido como padrão no Tipo 2250 e no Tipo 2270. Use isso para casos simples, onde você precisa saber o conteúdo da frequência sonora, mas ainda precisa apenas de números gerais ao longo do tempo. Pode ser usado para identificar sons por frequência e / ou avaliar se o ruído é 'tonal' e, portanto, mais incômodo.
  • Exploração e registro aprimorado: Use esses modelos quando precisar saber como o nível muda com o tempo. Eles também são úteis quando há muitas fontes para separar. O registro fornece o máximo de flexibilidade no pós-processamento. Observe que esta licença é opcional e deve ser solicitada separadamente.

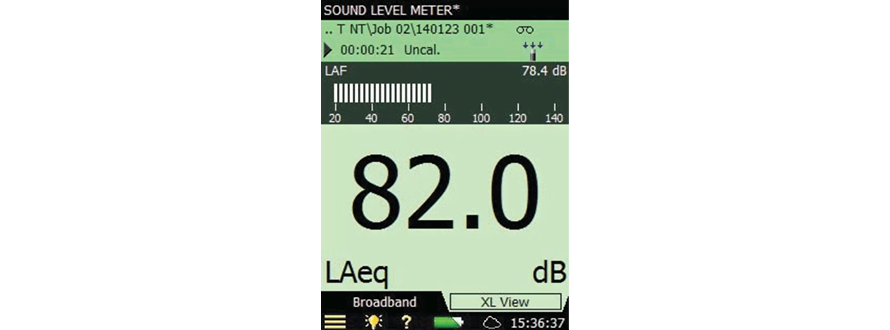

aplicativo de medição

Os modelos são personalizáveis e é possível alterar as configurações de um modelo e / ou fazer cópias. Faça um modelo para cada trabalho e nomeie-os com o nome desse trabalho.


Como aplicar os filtros A ou C - ponderação de frequência

Para alguns projetos, pode ser necessário usar pesos de frequência diferentes. Veja como alternar entre eles.

  1. Toque no botão de menu no canto inferior esquerdo.
  2. Selecione Configuração.
  3. Expanda Ponderações de frequência.

A partir daqui, você pode selecionar 2 ponderações de banda larga (RMS) e uma ponderação de pico de banda larga. Dependendo do seu modelo, você também pode escolher uma ponderação para os espectros.


Como medir 1/1 ou 1/3 oitavas

Para alguns projetos, pode ser necessário usar intervalos de 1/1 ou 1/3 de oitava. Veja como alternar entre eles.

  1. Toque no botão de menu no canto inferior esquerdo.
  2. Selecione Configuração.
  3. Expanda Configurações de frequência.
  4. Escolha sua largura de banda preferida: 1/1 oitava ou 1/3 oitava.


Como usar notas de voz

Anotações de voz e anotações escritas podem adicionar informações valiosas às suas medições. As notas de voz não são capturadas pelo microfone principal, mas por um pequeno microfone na parte traseira do sonômetro.

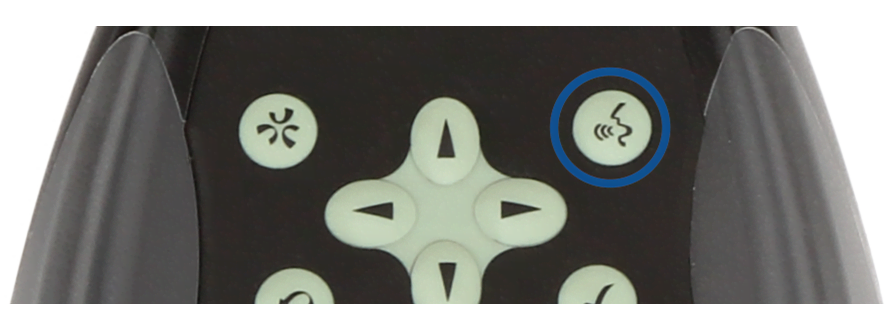

botão de voz Aplicar notas de voz:

  1. Antes, durante* ou após a gravação, pressione e segure o botão físico superior direito do sonômetro para iniciar a gravação.
  2. Fale no microfone na parte traseira do sonômetro.
  3. Solte o botão quando terminar de gravar.
* Software de registro BZ-7224 e software de registro aprimorado BZ-7225, anotações podem ser adicionadas ao perfil durante a medição.


Como escrever uma nota:

  1. Antes, durante ou depois de sua medição, vá para o menu e selecione Adicionar nota à medição atual.
  2. Uma tela de notas em branco aparecerá, onde você pode fazer comentários escritos sobre a medição, usando o teclado de caracteres completo padrão que aparece na parte inferior da tela.

Sonômetro
Sonômetro de 2 canais para tarefas de medição exigentes

Removendo distúrbios durante a medição

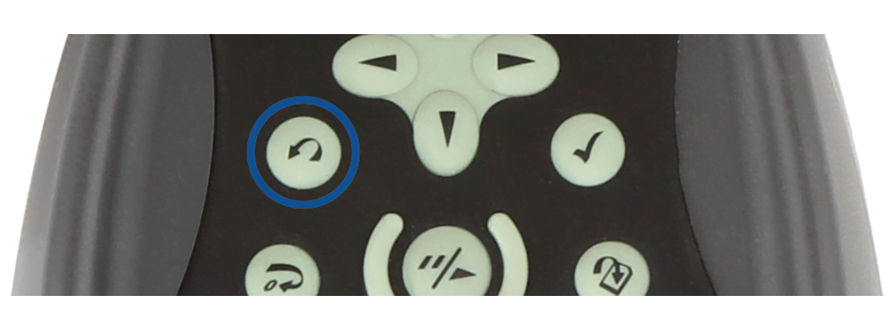

Você pode usar o botão 'back-erase' em seu sonômetro para remover distúrbios de suas medições. Isso pode ser muito útil se algo o perturbar no meio de uma medição.

erase-button

Para os modelos de sonômetro e analisador de frequência, faça o seguinte:

  1. Pressione 'back-erase' quando o distúrbio ocorrer. Os últimos 5 segundos serão apagados da medição e o sonômetro fará uma pausa.
  2. Pressione 'iniciar / pausar' para continuar a medição quando a perturbação terminar.

Nos modelos Exploração e registro Aprimorado, faça o seguinte:

  1. Pressione 'back-erase' quando o distúrbio ocorrer. Um marcador de 'exclusão' (acima do perfil) será iniciado na medição.
  2. Pressione 'back-erase' novamente quando o distúrbio terminar. O marcador 'excluir' irá parar neste ponto.
  3. Baixe a medição no Measurement Partner Suite.
  4. Ajuste os tempos de início e término do marcador de exclusão para capturar toda a perturbação.
  5. Abra a tabela de marcadores.
  6. Leia os valores da linha 'Total-exclude' para obter os níveis de medição menos os períodos de exclusão.

Mais informações sobre como apagar de volta podem ser encontradas na seção 4.5.3 do seu manual do usuário.



Monitorando o estado de medição do sonômetro

Os sonômetros Tipo 2250 e Tipo 2270 têm LEDs coloridos em ambos os lados do botão 'iniciar / pausar'. Frequentemente chamado de 'semáforo', esse recurso ajuda você a entender o estado do seu dispositivo. A cor da luz permite que você saiba o que está acontecendo, mesmo à distância, para que você não precise ficar perto do dispositivo e olhar a tela durante a medição. O sonômetro emite essas luzes diferentes, dependendo de seu estado:

  • Luz verde - atualmente gravando / medindo
  • Luz amarela piscando - pronto para medir, pausado e não está gravando / medindo no momento
  • Luz vermelha - algo está errado, verifique o dispositivo

Como fazer upload de dados para o seu PC

Depois que sua medição for concluída, você desejará fazer o upload dos dados de medição para o seu PC. Manter o controle de seus projetos rapidamente se torna um trabalho central e aqui nosso software pode ajudar.

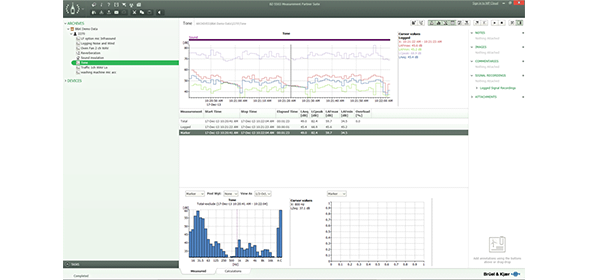

BZ5503-screen-grab

Serviços de engenharia FALE CONOSCO
Obtenha conselhos de especialistas sobre sonômetros

Certifique-se de ter instalado o Measurement Partner Suite (MPS) BZ-5503 em seu PC e estar funcionando antes de conectar qualquer sonômetro ou cartão SD. Você terá recebido o Measurement Partner Suite com seu sonômetro e será mantido atualizado quando uma nova versão estiver pronta para download.

Agora você pode transferir dados por meio de um cabo USB conectado ao Tipo 2250/2270 ou por meio do cartão SD:

  1. Conecte o sonômetro via cabo USB ao seu PC ou use um leitor de cartão SD.
  2. No MPS, o sonômetro ficará visível como um disco removível. Aqui você pode simplesmente selecionar o sonômetro e navegar pelos seus arquivos.
  3. Para mover arquivos do sonômetro para o PC, arraste e solte-os dentro do MPS para o arquivo do projeto.
  4. Se não houver um arquivo adequado, você pode criar novos arquivos em seu disco rígido local, unidade de rede, etc.

Agora você está pronto para começar a registrar, medir, analisar e criar relatórios com seu Tipo 2250 ou Tipo 2270. Se precisar de mais informações sobre como usar o sonômetro, verifique o manual do usuário (fornecido com o sonômetro ou disponível online) - ou ligue para nós.
