TYPE 3056
4-ch. input / HS-Tacho + 8-ch. aux. modulo
Una combinazione di canali ausiliari a bassa frequenza e ingressi dinamici che supporta segnali tachimetro ad alta velocità.
Richiedi un preventivoIl modulo di ingresso ausiliario type 3056-A-040 è destinato ad applicazioni in cui è necessario monitorare i segnali di tensione a bassa frequenza insieme ai segnali di suono e vibrazione.
Il modulo offre una combinazione di quattro canali di ingresso a 51,2 kHz con otto canali ausiliari a bassa frequenza campionati contemporaneamente.
Unico nel Type 3056 è il supporto dei segnali tachimetrici ad alta velocità sul canale di ingresso 1-4 * che consente all'utente di registrare i segnali necessari per eseguire l'analisi del dominio dell'angolo utilizzando l'analisi del dominio dell'angolo riflesso PULSE del type 8740.
SCENARI DI UTILIZZO
- Misure generali di suono e vibrazioni
- Analisi del dominio dell'angolo
- Registrare e monitorare i dati ausiliari a bassa frequenza insieme ai dati di suono e vibrazione
- Monitoraggio pass / fail, controllo on / off, ecc.
- Celle di prova del motore
- Test di qualità
- Modulo front-end di misurazione per software di misurazione e analisi PULSE
- Front-end per registratore di dati basato su PC type 7708
- Misure a modulo singolo
- Sistema multi-modulo di misura / distribuito
- Registrazione stand-alone (no PC) utilizzando Notar LAN-XI (segnali tachimetrici Aux e HS non supportati da Notar)
- Frontend wireless per Sonoscout
Il modulo offre una combinazione di 4 canali di ingresso a 51,2 kHz con otto canali ausiliari a bassa frequenza campionati contemporaneamente.
Il type 3056 presenta quattro uscite CC che possono essere controllate in funzione del risultato delle curve di tolleranza e dei risultati del misuratore di livello. Viene utilizzato per un semplice controllo On / Off di apparecchiature di terze parti nel test di produzione Pass / Fail, ecc.

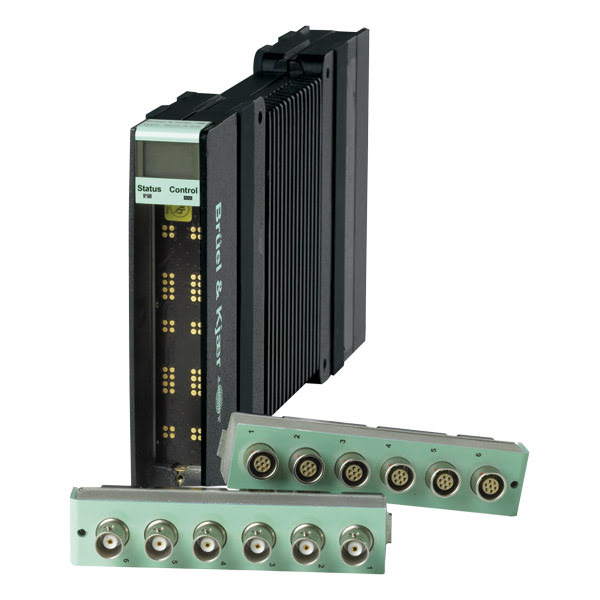

I pannelli frontali intercambiabili offrono la flessibilità di essere utilizzati in combinazione con una vasta gamma di trasduttori. Il modulo funziona ugualmente bene sia come sistema a modulo singolo sia come parte di un grande sistema di misurazione LAN-XI, rendendolo uno dei moduli di acquisizione dati più flessibili disponibili sul mercato.
* Il pieno supporto degli ingressi tachimetro HS richiede PULSE LabShop 17.0 o successivo.
- Input channels
- 4
- Dyn-X
- Yes
- Direct V
- Yes
- CCLD
- Yes
- 200V mic.
- Yes
- Charge
- No
- Bridge
- No
- LF Aux
- Yes
- High speed tacho
- Yes
