TIPO 8490-B
Applet de análise de ordem BK Connect
O applet de análise de ordem contém todas as ferramentas do BK Connect® necessárias para produzir um relatório a partir da aquisição de dados

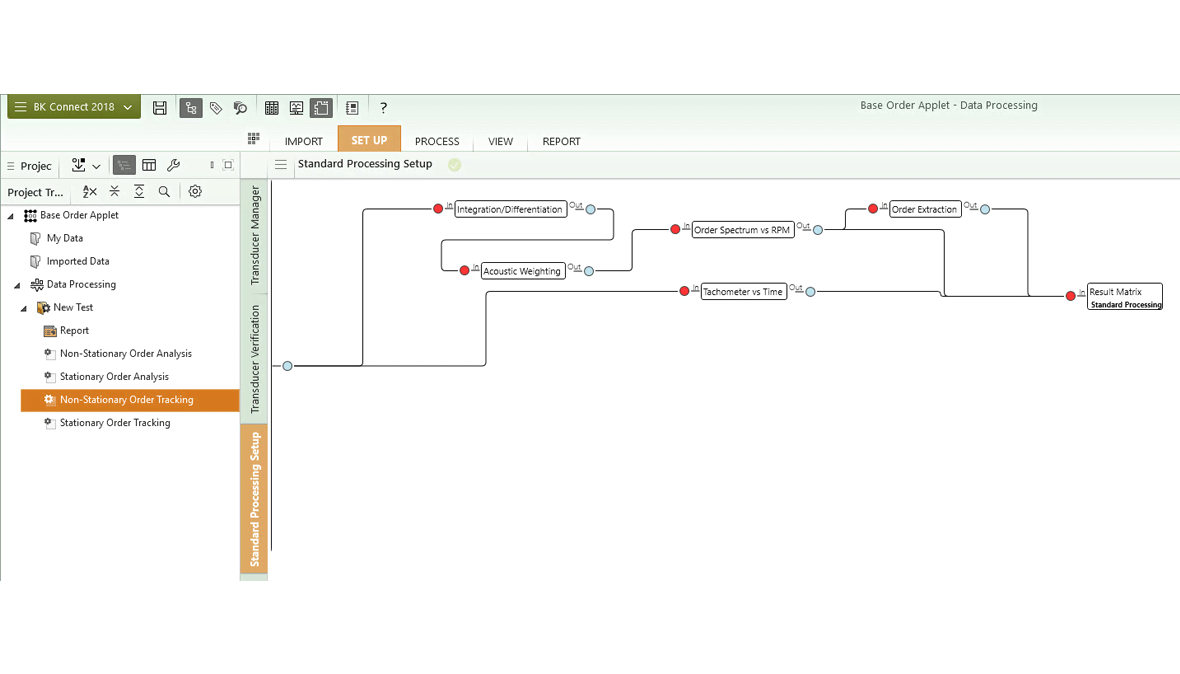

Solicite uma cotaçãoO applet de análise de ordem BK Connect® é uma ferramenta exclusiva para realizar análise de ordem em dados de ruído e vibração, detectando padrões causados por instabilidades e desequilíbrios inerentes a máquinas rotatórias ou de movimento alternado. O software analisa os sinais brutos no tempo que foram gravados utilizando dois estilos diferentes de análise em configurações pré-definidas. As configurações possuem uma análise de ordem que emprega tanto a FFT quanto a repetição digital da amostragem, que pode ser ajustada para acomodar as propriedades de análise específicas às tarefas.
CENÁRIOS DE USO
- Investigação de máquinas rotativas e de movimento alternado, como aeronaves e motores automotivos, conjuntos motores e bombas
- Testes de ruído, vibração e aspereza de veículo (NVH), tais como benchmarking
- Separação da vibração rotacional e estrutural para a localização da fonte de ruído em produtos como turbinas, máquinas de lavar e ventiladores
- Determinação das velocidades e ressonâncias críticas durante as varreduras de velocidade do veículo ou do motor (aceleração/desaceleração)
- Realização de análise de assinatura de máquinas, como compressores e motores elétricos
CARACTERÍSTICAS
A interface do BK Connect e a estrutura do produto foram projetadas ao longo do processo de desenvolvimento, empregando as funções dos usuários como tema central. Os applets BK Connect focam-se no papel do operador, fornecendo interfaces fáceis de usar, geralmente com apenas um clique, para realizar tarefas específicas e frequentemente repetitivas.
CAPACIDADES
- Análise de ordem baseada em espectros de domínio de frequência
- Criação de relatórios em Microsoft® PowerPoint® e exportação para o formato Microsoft® Excel®
- Configurações estacionárias e não estacionárias
- Ferramenta de extração de ordem gráfica

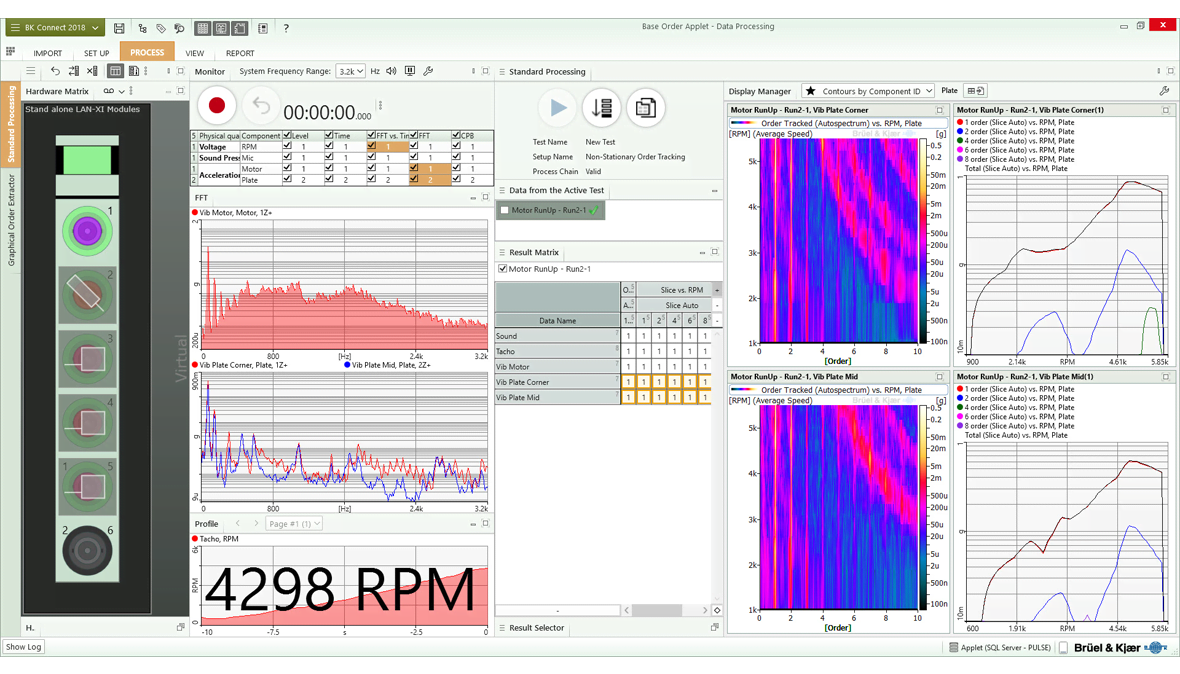

Um conjunto completo de monitores em tempo real está disponível com um gravador simples. Devido ao fato de se tratar de um produto BK Connect e dos dados resultantes poderem ser compartilhados e utilizados por sistemas completos BK Connect, você tem acesso a todos os atributos padrão de metadados do BK Connect. A Matriz de Resultados também encontra-se disponível para revisar todos os dados do projeto atual ou que foram armazenados no banco de dados.
Este applet pode ser sincronizado com qualquer módulo LAN-XI simples, desde o Tipo 3161 com canal único até o Tipo 3053 com 12 canais ou o LAN-XI Light Tipo 3676. Para adicionar módulos extras, é necessário fazer o upgrade para uma licença completa do BK Connect.
