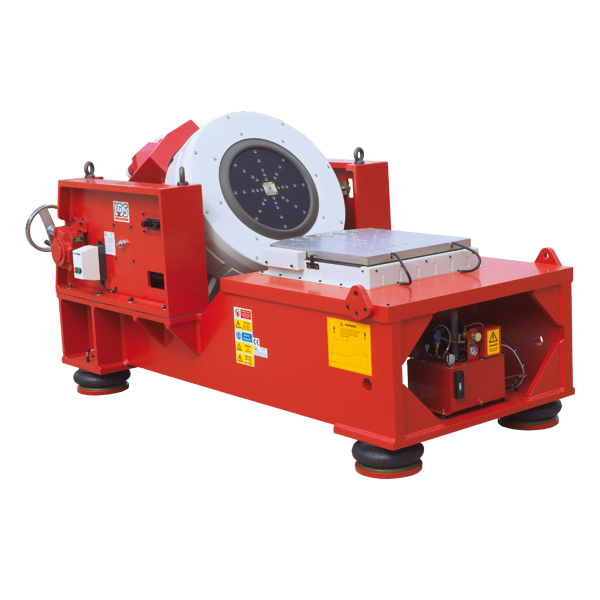

LDS V875LS

Shaker de força média

Um shaker eletrodinâmico refrigerado a ar usado para testes de vibração e choque mecânico de cargas médias a grandes até 600 kg (1323 lb), como peças de automóveis, componentes de foguetes e satélites e conjuntos eletrônicos. Tem um curso longo e taxas de força de pico de 35,6 kN (8000 lbf).

Solicite uma cotação

Desenvolvido em resposta às crescentes necessidades de testes de nossos clientes, o LDS® V875LS pode atingir um amplo deslocamento máximo, ao mesmo tempo em que oferece força e velocidade generosas. Este agitador é amplamente utilizado em P & D e produção pelas indústrias automotiva, aeroespacial e de defesa, eletroeletrônicos e de transporte e embalagem. É adequado para testes de alto impacto, triagem de estresse geral, qualificação de produto e teste de embalagem.

CENÁRIOS DE USO

  • Teste de qualificação de peças e sistemas automotivos, incluindo padrões da indústria como ISO/TS 16949, testes Squeak e Rattle e aplicações de dados de carga na estrada
  • Montagem eletrônica e teste de equipamentos de informática
  • Testes Aviônicos e de hardware militar, como os testes ambientais mecânicos AECTP 400, ISO 9000, testes padrão MIL-STD e AS9000
  • Telecomunicação e teste de componentes de satélite
  • Triagem geral de estresse, incluindo ISO 5344, HALT, ALT e HASS
  • Testes de produtos e pacotes, como os testes ISTA e ASTM 4169
  • Aplicações de teste de choque, incluindo o Shock Response Spectrum (SRS)
  • Ensaios ambientais com câmaras AGREE, Teste de Confiabilidade Ambiental Combinada (CERT) e outros

CARACTERÍSTICAS

Os únicos Shakers na faixa de força média capazes de um curso tão longo dão 76,2 mm (3 pol) de deslocamento máximo nos modos vertical e horizontal para testes de três eixos. As duas versões disponíveis, V875LS-440 e V875LS-640, oferecem flexibilidade incomparável, pois podem ser facilmente otimizadas para testes específicos ou cargas úteis.

Ambos os modelos apresentam armaduras intercambiáveis, com diâmetros de 440 e 640 mm (17,3 e 25,2 pol), respectivamente; isso permite que a superfície de montagem seja estendida para testar itens grandes, volumosos ou embalados, minimizando assim a necessidade de expansores de cabeça adicionais.

Embora um curso mais longo geralmente resulte em redução da rigidez cruzada axial e menores momentos de capotamento, isso foi corrigido com a incorporação de um projeto comprovado de rolamento usado em outros agitadores LDS®.

Além disso, os Shakers possuem um sistema exclusivo de posicionamento de centro de armadura que praticamente elimina os efeitos de poeira e detritos para garantir confiabilidade e eficiência durante o teste

Os modelos padrão vêm montados em munhões equipados com suspensão LDS® Lin-E-Air, que oferece excelente isolamento entre o agitador e o piso do prédio para permitir que testes sejam realizados em frequências muito baixas

CAPACIDADES ADICIONAIS

Os agitadores V875LS podem ser equipados com várias opções para atender às suas necessidades específicas: montado em um munhão de isolamento de ar com caixa de engrenagem de rotação do corpo (como padrão), combinado com uma de nossas mesas de deslizamento de filme de óleo para permitir também a horizontal como vibrações verticais ou montadas na base para operação sob a câmara.

Como o restante da série LDS® V800, esses agitadores são compatíveis com o equipamento de teste ambiental, incluindo as câmaras AGREE. Barreiras térmicas estão disponíveis para proteger os shakers de altas temperaturas durante esses testes. Dependendo do tamanho e da massa das cargas úteis, os expansores de cabeças também podem ser adicionados para aumentar a superfície de montagem e garantir que os dispositivos maiores sejam seguros e confortavelmente fixados para testes.
