Muitas aplicações e processos de alta tecnologia são muito sensíveis à vibração. Entre esses processos estão P&D e produção de semicondutores, metrologia de precisão, aplicações de laser de feixe longo, física de alta energia, instalações de cirurgia médica e algumas pesquisas em biotecnologia.

Processos sensíveis

Normalmente, essas aplicações requerem instalações especialmente projetadas para acomodar os requisitos de aquecimento, resfriamento, umidade e isolamento de vibração. No caso dos semicondutores, quanto menor seu tamanho, mais críticos são os efeitos da vibração. Muitas máquinas de fabricação de semicondutores devem agora ser colocadas em plataformas ativas de isolamento de vibração ou as próprias máquinas têm isolamento de vibração integrado. Em ambos os casos, os fabricantes de máquinas definem critérios mínimos de vibração para a operação adequada de suas máquinas.

Os edifícios estão sujeitos a muitas fontes de vibração - tráfego, construção, bombas, pedestres caminhando, para citar apenas alguns. Depois de muitos anos de pesquisa, a indústria tentou entender a física da vibração do piso e como ela afeta as máquinas. No diagrama abaixo, você pode ver as curvas de critério / critério de vibração (VC). Essas curvas são representadas em velocidade. Em velocidade, a curva para valores que variam de 8 Hz a 80 Hz é uma linha plana. Sinais entre 4 Hz e 8 Hz estão em uma linha, indicando aceleração constante começando em 8 Hz. Essas curvas são critérios gerais e, na maioria dos casos, são usadas como diretrizes. A maioria das máquinas sensíveis à vibração é fornecida com curvas de vibração que permitem que a máquina opere adequadamente. Frequentemente, essas máquinas são montadas no topo de plataformas de isolamento de vibração, para as quais o fabricante da plataforma também fornecerá uma curva de vibração que o piso deve manter para a operação adequada do maquinário instalado. Nestes tipos de instalações, a curva é normalmente mais do que apenas duas linhas. A linha vermelha abaixo é uma curva típica fornecida por uma plataforma de isolamento de vibração, e que irá garantir o funcionamento adequado do dispositivo.

Curva VC

Monitoramento de solo uma solução prática

A HBK fornece sistemas de monitoramento de vibração há muitos anos. Tescia, uma nova plataforma de software foi projetada para monitorar e registrar a aceleração, velocidade ou deslocamento. Usado com o hardware de aquisição de dados LAN-XI da HBK, o Tescia pode fazer interface diretamente com acelerômetros sísmicos. O software Tescia pode integrar ou integrar duplamente a aceleração para criar sinais de velocidade e deslocamento. Tescia pode monitorar a velocidade dos acelerômetros visualmente usando FFTs ou monitores de 1 / enésima oitava. Um método padrão é monitorar os gráficos de 1/3 de oitava para cada acelerômetro monitorado. Além do monitoramento visual, o Tescia pode verificar simultaneamente todas as frequências de cada sinal para determinar se seu nível excede um conjunto de perfis de referência definidos pelo usuário. Cada canal pode ter um perfil diferente e um perfil de tempo acima programado para criar um acionador. Isso permite níveis de alerta sustentados e / ou níveis de alarme instantâneos, que podem criar um gatilho. Os gatilhos podem ser usados para enviar e-mails, mensagens de texto, iniciar gravações com pré-gatilhos e criar análises. Para muitas aplicações de monitoramento de piso, curvas VC são usadas, mas em muitos casos, por exemplo, um isolador de vibração, uma curva é fornecida com base no dispositivo no isolador e nas capacidades do próprio isolador. Tescia não tem problemas em monitorar esses perfis mais complicados.



Apenas um entre muitos exemplos

Na captura de tela abaixo, você pode ver um exemplo de uma configuração de monitoramento VC simples no Tescia. Este aplicativo Tescia monitora as 1/3 oitavas de uma linha de curva VC no espectro. Quando o sinal ultrapassa a linha vermelha, uma gravação com um pré-acionamento de 20 segundos é iniciada e uma captura de tela é enviada por texto ou e-mail para um telefone ou computador. O Tescia pode monitorar centenas de canais simultaneamente, onde cada canal pode ter um critério de excedência separado. Este exemplo monitora 12 canais usando o mesmo critério. O Tescia dá aos usuários acesso aos dados registrados enquanto o sistema continua monitorando cada canal. O sistema Tescia não precisa ser interrompido para obter acesso às séries temporais ou análise de base de frequência nos eventos acionados. Conforme demonstrado, o Tescia é a ferramenta perfeita para monitoramento de vibração de longo prazo sem as mãos, fornecendo aos usuários uma grande capacidade de analisar o que aconteceu durante um evento disparado.

Nota do aplicativo de monitoramento de solo

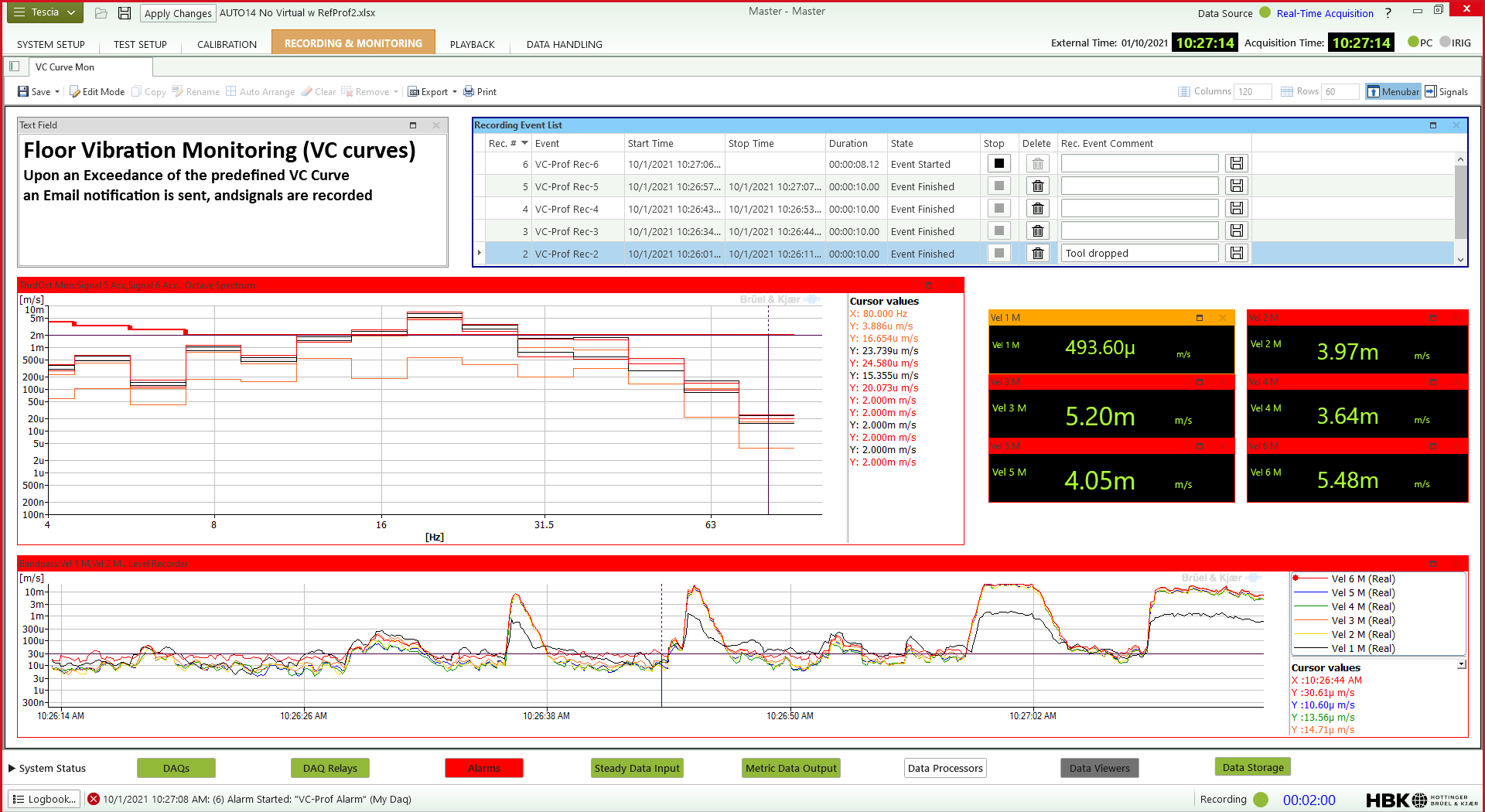

Exemplo de monitoramento de vibração de piso de 6 canais mostrando a ultrapassagem dos critérios de vibração.
A parte inferior do dump da tela mostra o nível de vibração ao longo do tempo.
