BK Connect Advanced Modal Analysis

Esta aplicación de BK Connect es un complemento a BK Connect Modal Analysis Modelo 8420. Refuerza la capacidad de dinámica estructural con análisis polirreferencia de medidas con múltiples vibradores, o de medidas con martillo de impacto empleando como referencia un acelerómetro triaxial o varios monoaxiales. Proporciona las funciones de indicación de modos (MIF) y las herramientas de ajuste de curvas y validación de análisis más potentes, para obtener resultados precisos incluso en las situaciones más exigentes. Por ejemplo, cuando se analizan estructuras con modos fuertemente amortiguados, complejos y acoplados.

APLICACIONES TÍPICAS

• Análisis modal clásico polirreferencia a partir de funciones de respuesta de frecuencia (FRF) medidas, por ejemplo, cuando se desacoplan modos estrechamente acoplados.
• Estimación de los parámetros modales que deben emplearse en la correlación de modelos de elementos finitos y en aplicaciones de actualización, verificación de diseños, resolución de problemas, comparación con cotas de referencia y control de calidad.
• Planificación y validación de ensayos empleando resultados de análisis de elementos finitos (FEA).

Esta aplicación suele utilizarse conjuntamente con BK Connect Structural Measurements – Hammer and Shaker Modelo 8411 y/o con BK Connect Advanced Sine Measurements Modelo 8412, para configurar ensayos, medir y validar medidas empleando la misma interfaz gráfica de usuario, intuitiva y guiada por la geometría.

POTENTE PLANIFICACIÓN DE ENSAYOS

BK Connect Advanced Modal Analysis le proporciona las mejores herramientas posibles para planificar un ensayo modal y analizar los resultados. Incluye una herramienta de selección de nodos de la geometría, perfecta para reducir un modelo de elementos finitos a una geometría de ensayo. Y también un conjunto de MIF y herramientas de ajuste de curvas y validación, para que siempre tenga a mano los recursos correctos, incluso en las situaciones más complejas.

PRESTACIONES

Este software añade las funciones avanzadas siguientes a BK Connect Modal Analysis Modelo 8420:

• Tarea de selección de nodos de la geometría para reducir un modelo FE a una geometría de ensayo.
• Puede utilizarse como una aplicación independiente, conjuntamente con el sistema de adquisición de datos actual del usuario.

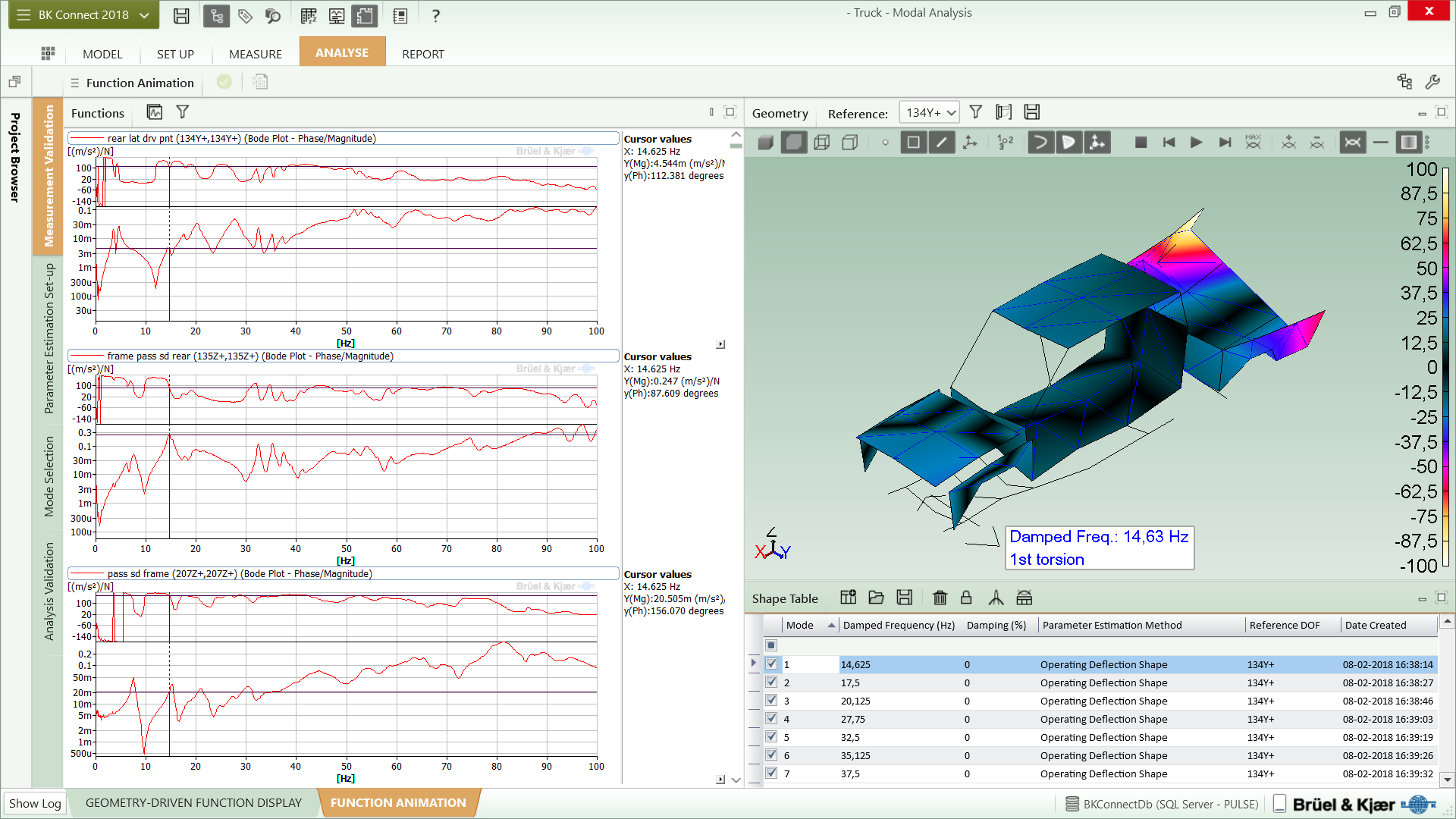

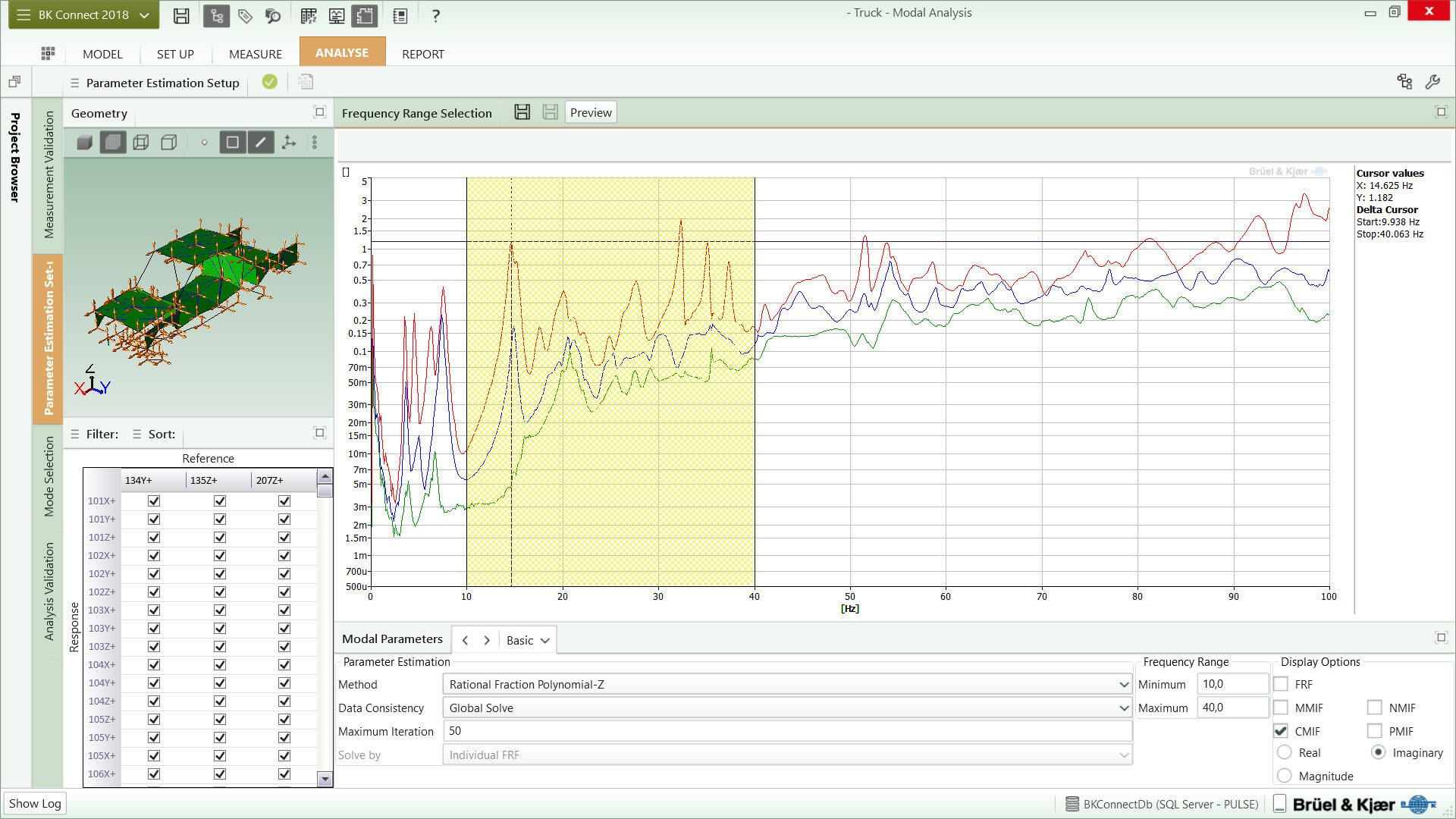

• MIF (Indicadores de modos): MIF complejos (CMIF) y MIF multivarianza (MMIF).
• Ajuste de curvas:
  • Ajuste de curvas MDOF: Polirreferencia en Tiempo y Frecuencia (sin limitaciones de referencia), Polinomios Fraccionales Racionales (RFP-Z).
  • Realización y Polirreferencia sin aliasing (AFPoly™).

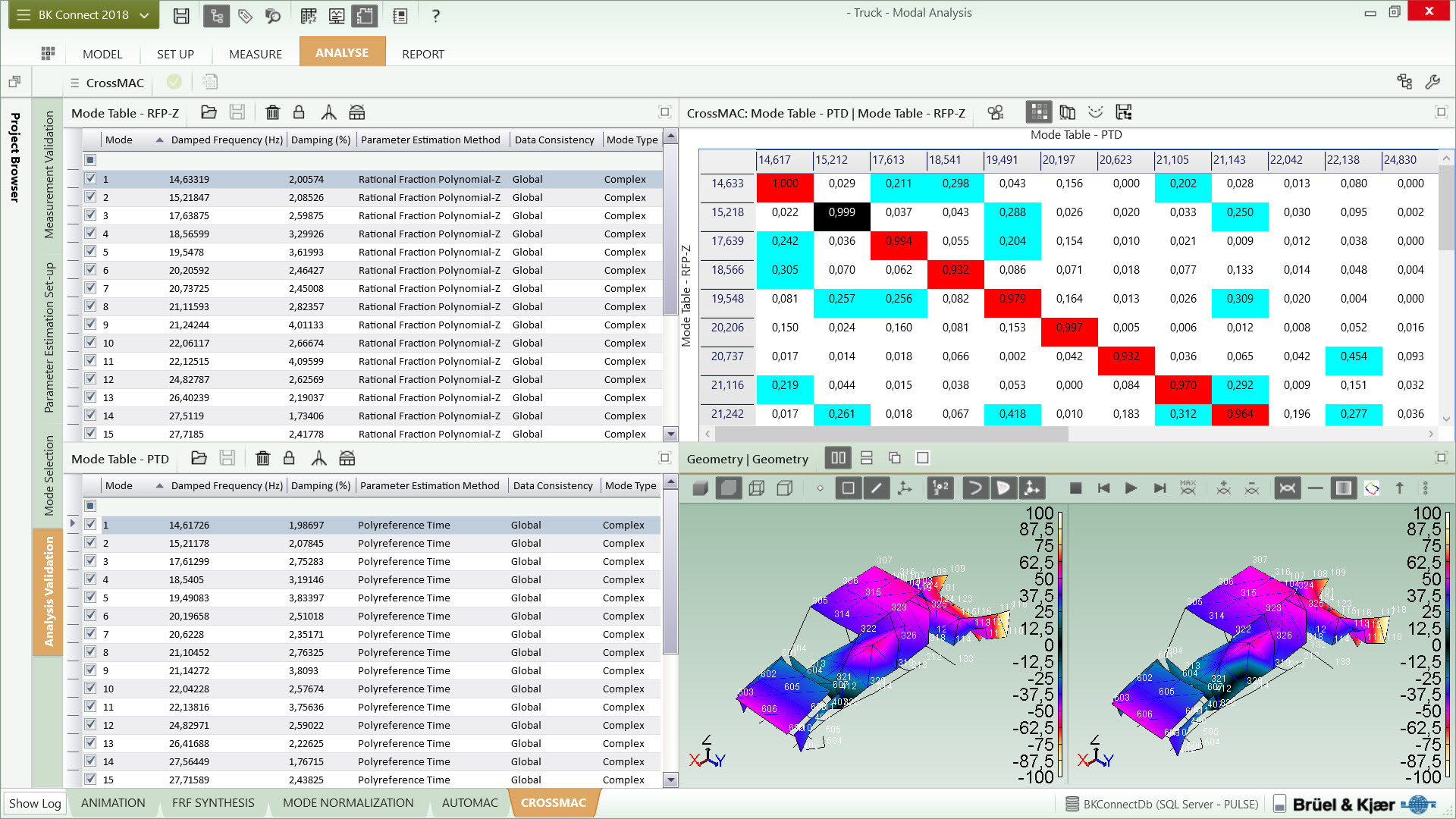

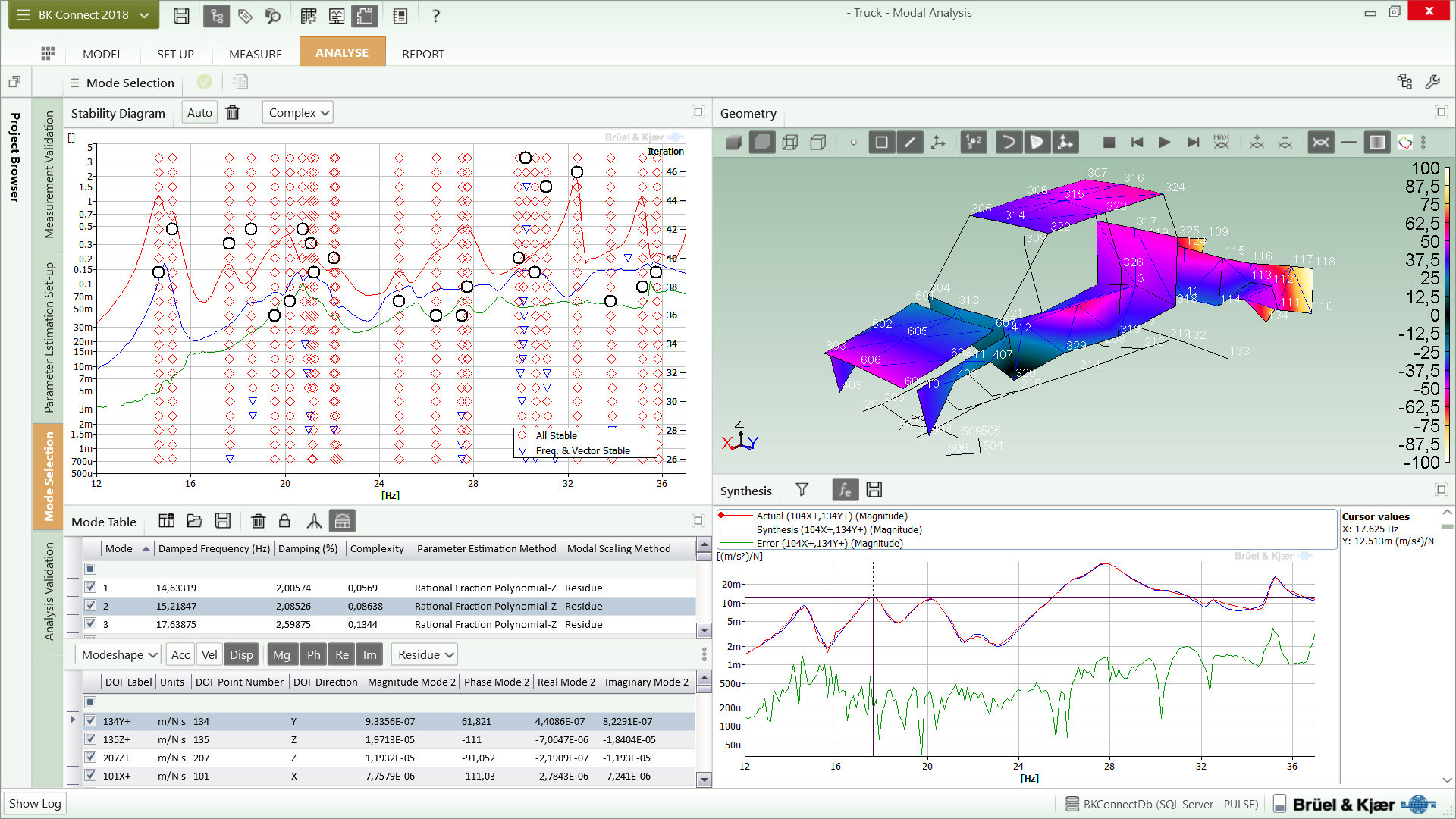

  • Ajuste de curvas con resolución local (RFP-Z), diagrama de estabilidad con resolución de modos mejorada (RFP-Z).

PRESTACIONES ADICIONALES

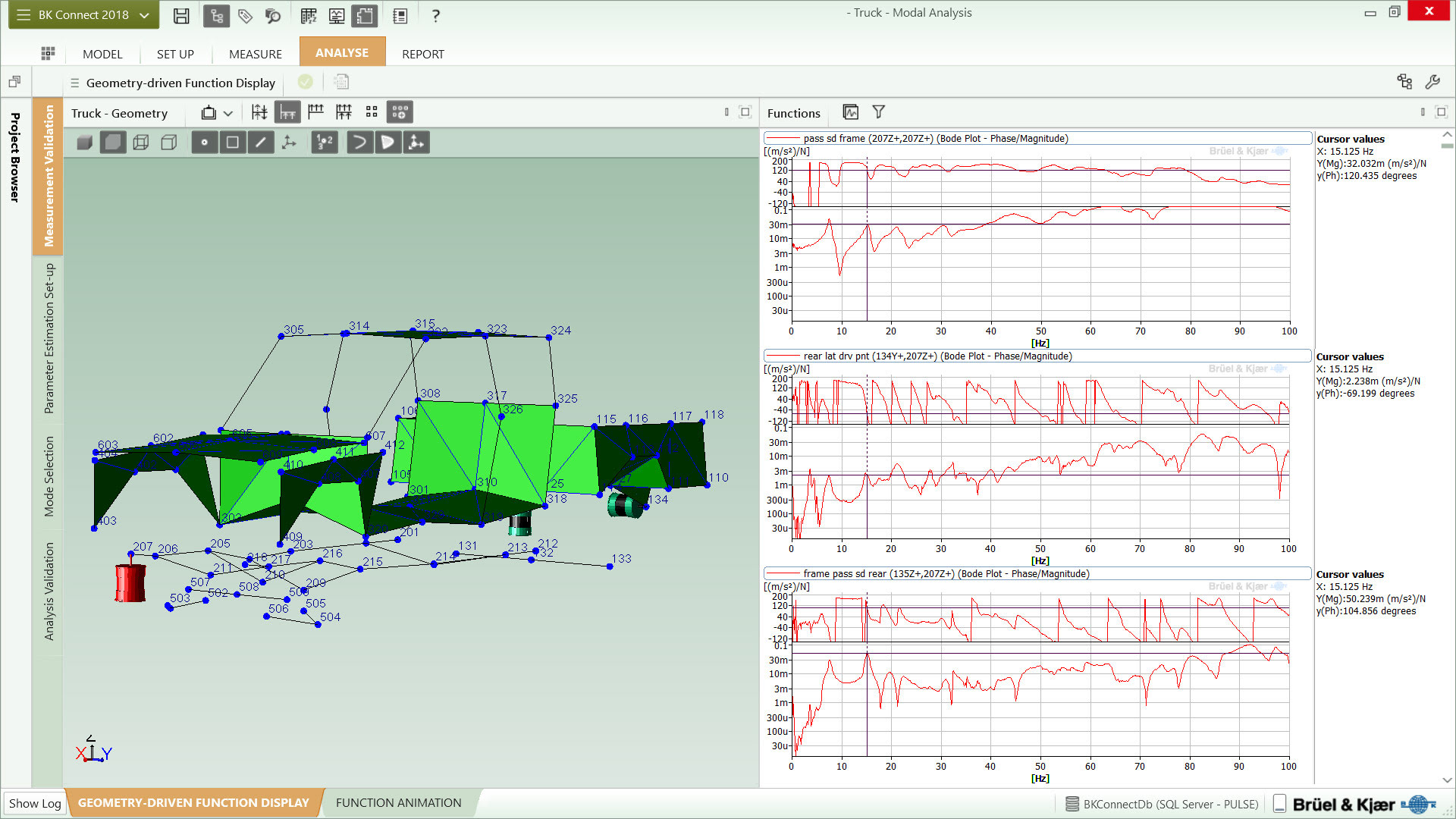

• Es posible realizar medidas de martillos y vibradores guiadas por la geometría y medidas stepped sine con  BK Connect Structural Measurements Modelo 8411 y con BK Connect Advanced Sine Measurements Modelo 8412, respectivamente.
• Importación de modelos de elementos finitos Nastran, Ansys y Abaqus para planificación y validación de modelos, con BK Connect Finite Element Interfaces Modelos 8400-D/E/F.
• Correlación de modelos entre modelos de elementos finitos y ensayos, con BK Connect Correlation Analysis Modelo 8421.

REQUISITOS

• BK Connect Data Viewer Modelo 8400
• BK Connect Geometry Modelo 8410
• BK Connect Modal Analysis Modelo 8420
