BZ-7230

Application analyse FFT pour Types 2250 et 2270

Transformez votre sonomètre en sonomètre analyseur FFT (Fast Fourier Transform).

Demande de devis

L’algorithme de l’application est basé sur une technique de mesure offrant le filtrage en bande fine, en utilisant le post-traitement d’un enregistrement temporel numérique. L’analyse FFT est effectuée en temps réel. Utilisée avec l’option d’évaluation tonale sur votre sonomètre de Type 2250-S et Type 2270-S, l’application permet une évaluation de tonale objective sur le terrain.

UTILISATION

  • Analyse FFT du bruit ou des vibrations
  • Diagnostic de machines
  • Développement des produits
  • Contrôle qualité

Avec plus de jusqu’à 6 400 lignes FFT, vous pouvez réaliser des mesures à la fois de large bande passante et en haute résolution. L’application dispose de nombreux utilitaires qui permettent d'améliorer vos mesures FFT : détecteur automatique de crête, le spectre max ou encore la comparaison entre un spectre et un spectre personnalisé de référence.

L'écran tactile haute résolution vous permet de parcourir facilement le long du spectre et d’effectuer des zooms avant et arrière. Delta, harmoniques et autres curseurs révèlent rapidement les propriétés spectrales et vous permettent d’effectuer des analyses complexes sans vous attarder.

L'utilisation de l’analyse bandes fines permet d'identifier précisément les fréquences excitatrices et les résonances, et de définir les standards de votre produit. Utilisez un spectre de référence afin de comparer les mesures entre les itérations de conception.

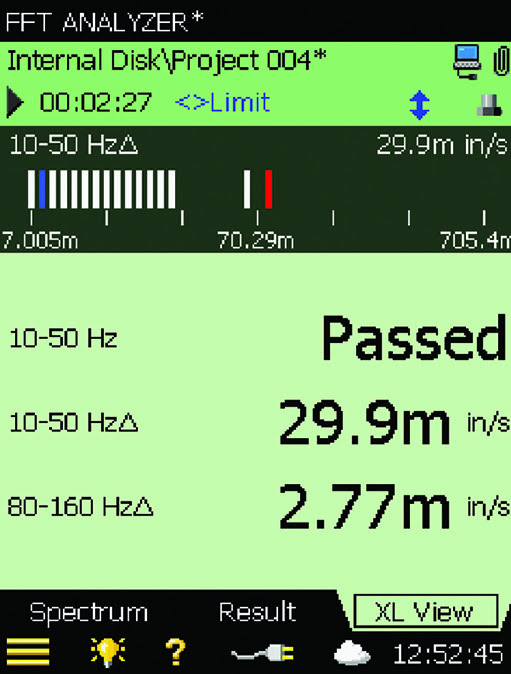

Pour les tests en production, il est possible de définir des fenêtres de tolérance (jusqu'à 10) en termes de zone fréquentielle et niveau (ligne FFT par ligne FFT ou niveau global dans la zone fréquentielle considérée). Une fois ces fenêtres mises en place, on peut récupérer sur une sortie CC de l'appareil l'information conforme ou non conforme. La solution peut ainsi s'intégrer simplement dans un système de contrôle production.

LES PRINCIPALES CARACTÉRISTIQUES INCLUENT :

  • Gamme de 100 Hz à 20 kHz dans une séquence traditionnelle 1-2-5
  • Analyse des vibrations des bâtiments
  • Analyse de composants automobiles
  • Possibilités de faire un zoom sur l’affichage de l’analyse
  • Résolution jusqu’à 16 MHz
  • Correction de fréquence pour la haute précision
  • Affichage du spectre de référence
  • Pondération A, C et Z en prétraitement
  • Pondération A et Z en post-traitement
  • Signaux transitoires et continus
  • Moyennage linéaire ou exponentiel
  • Déclenchements interne ou externe
  • Fonction tachymètre
  • Mesures exprimées en unités SI ou anglo-saxonnes
  • Unité d’échelle (RMS, Pwr, PSD, ESD, Crête, Crête à crête)



Channels
1 Channel
Function
FFT
Usage
Freq Analysis
Meters
