B&K 2245 – Depuis le premier croquis jusqu'à sa mise sur le marché

Depuis le tout premier sonomètre à transistors portatif lancé sur le marché, aux récents modèles Type 2250 et 2270 à écran tactile, en passant par les appareils numériques basés sur modules logiciels, Brüel & Kjær à, au fil du temps, toujours été à l’avant-garde de l’innovation dans le domaine du développement des sonomètres.

Les modèles 2250 and 2270 sont des appareils à la fois puissants et polyvalents. Grâce à une large gamme de modules logiciels spécifiques, ils s’adaptent à tous les besoins –simple mesure de niveau bruit sur bande large, analyse en fréquences 1/3 d'octave, mesures de vibrations avec analyse FFT en temps réel ou encore mesure en acoustique du bâtiment. La prise en main, pour les utilisateurs expérimentés, est rapide et simple.

Mais pour un utilisateur débutant dans le domaine de la mesure de bruit ou n’ayant à réaliser des mesures que de manière occasionnelle, le modèle Type 2250 peut paraître un peu trop complexe. De plus, il peut être difficile pour les utilisateurs non-expert de sélectionner les options logicielles adaptées à leurs activités. C’est pourquoi nous avons développé notre nouveau sonomètre sur la base d’une interface utilisateur beaucoup plus simple, offrant plus d’aide pour les mesures sur le terrain.

Une interface utilisateur à écran tactile, paraissait être le point de départ naturel pour la conception d’un sonomètre innovant et facile à utiliser. Le modèle 2250 a été lancé en 2004, trois ans avant le premier 'iPhone qui a marqué le début de la révolution « smartphones » et de l’omniprésence des interfaces tactiles dans notre vie quotidienne. Mais la conception d’un nouveau sonomètre avec un écran tactile intégré, impliquait de relever de nombreux défis.

LE MEILLEUR DES DEUX UNIVERS

L'écran tactile du modèle 2250 s’utilise avec un stylet. C'était très fréquent en 2004, mais les utilisateurs attendent aujourd'hui des écrans tactiles capacitifs pouvant être commandé du bout des doigts. Sans un stylet permettant une sélection précise, les interfaces à écran tactile exigent des cibles plus larges, ce qui implique l’utilisation d’écrans plus larges et donc… de concevoir des sonomètres de grande dimension, peu maniables. Pour le B&K 2245, nous avons opté pour une solution, consistant à extraire l'écran tactile du sonomètre et de l'intégrer à des applications pour appareils mobiles et tablettes - et ainsi, d’associer le meilleur des deux univers : un sonomètre compact et léger associé à un large écran tactile. Nous savons également que nos clients n’ont pas toujours un appareil mobile à disposition, c’est pourquoi nous avons donc conçu une interface pouvant être commandée par bouton, avec écran couleur. Toutes les fonctionnalités de mesures sont accessibles, grâce aux boutons de navigation, mais les applications permettent d’aller encore plus loin.

Bruel & Kjaer Sound Level Meter 2245 + Software = DoneB&K 2245
Sound level meter designed for your job-to-do

ADAPTÉ À VOTRE MISSION

Dès le départ, la décision de concevoir le B&K 2245 sur la base d’un pilotage via applications pour mobile, à ouvert de nouvelles perspectives pour mieux aider les utilisateurs non-expert. Ainsi, nous avons développé différentes applications, chacune dédiée à une tâche spécifique. Cela nous a permis de personnaliser chaque application selon la mission à effectuer, de réduire la complexité d’utilisation et de simplifier la réalisation de la mission par l’opérateur. Un exemple, l'application Enviro Noise PartnerPartner inclut des marqueurs qui permettent d'exclure facilement les éléments perturbateurs – comme un chien qui aboie – lors de l’évaluation du bruit dans l’environnement. Pour les mesures de bruit au poste de travail, notre applicationWork Noise Partneraide l'utilisateur à réaliser une analyse de l'exposition aux niveaux de bruit complète, depuis la gestion de l’organisation des données à la réalisation des mesures, et au calcul de la dose de bruit quotidienne.

Néanmoins, les applications ont de nombreuses fonctionnalités communes. Chaque application permet d’intégrer directement aux données de mesures, des photos, vidéos, du texte et commentaires vocaux, afin de faciliter la documentation des analyses. Toutes les apps offrent des outils de protection. En effet, quel utilisateur d’appareil mobile n’a jamais activé son écran par inadvertance, appelé accidentellement un contact, ou… pire ? Pour éviter que de tels accidents soient à l’origine de perte de données, nous avons mis en place des systèmes de sécurité, de contrôles et d’interruptions, qui obligent, par exemple, l’opérateur à manipuler le bouton situé du côté opposé de l'écran. Simple, mais efficace.

DESIGN DANOIS

Pour le B&K 2245, nous souhaitions un design élégant et moderne, mais également robuste, facile à manipuler et portatif. Bien entendu, il devait également être optimisé pour l’acoustique. Nous nous sommes adressés à Steve McGugan, le designer industriel, concepteur des modèles 2250 et LAN-XI – qui a également collaboré avec des sociétés danoises iconiques telles que B&O et Georg Jensen.

Pour tester l’ergonomie, nous assurer que le nouveau sonomètre offrirait une bonne prise en main et serait facile à utiliser, nous avons fait réaliser des impressions en 3D de chaque prototype proposé par Steve. Dans le passé, il fallait plusieurs jours pour construire les maquettes en bois et en argile, mais aujourd’hui quelques heures suffisent pour obtenir un modèle imprimé en 3D. Cette nouvelle technologie nous a donc permis de tester de nombreuses variantes. Comme expérimenté sur nos précédents designs, les boutons de navigations ont été placés au-dessus de l'écran afin d’offrir une prise confortable permettant d’atteindre les commandes avec le pouce et de visionner l'écran.

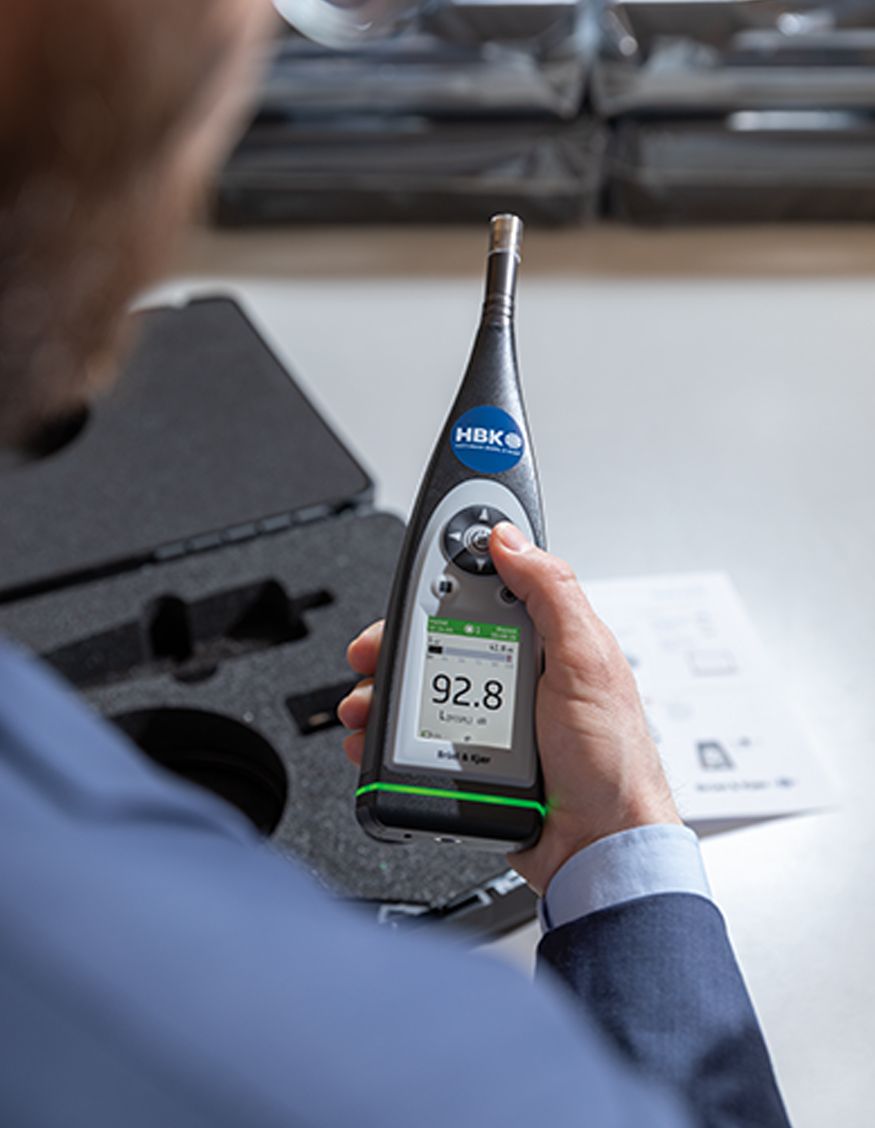

Comme le B&K 2245 a été conçu pour une utilisation à distance sans fil, nous voulons également que l’utilisateur soit capable de suivre les opérations, même en étant éloigné de l’appareil. Avec l’aide de Steve, nous avons étendu le concept d’indicateur visuel du modèle 2250 en intégrant un anneau lumineux à la base du sonomètre, ce système permet d’identifier le statut de l’appareil de loin et quelle que soit votre position.

Engineering servicesCONSULTEZ-NOUS
Bénéficiez de conseils de spécialistes



SANS COMPROMIS

Malgré le fait que le B&K 2245 soit un sonomètre d’entrée de gamme, nous ne pouvions faire aucun compromis quant à sa performance métrologique. Nos clients doivent avoir le même niveau de confiance en leurs résultats qu’avec les mesures prises avec un 2250. Nous avons sélectionné notre microphone champ libre Type 4966, développés un nouveau préamplificateur et utilisés notre technologie Dyn-X pour la conversion analogique-numérique du signal d'entrée. Le résultat : une plage de mesure unique de 16 à 141 dB (A) du seuil de bruit au niveau maximum – et donc encore plus large que sur le modèle 2250.

Habituellement, une mission ne se termine pas avec la prise de la dernière mesure. Il est souvent nécessaire de télécharger, d’analyser puis d’éditer le rapport de données. Pour faciliter tout ce processus, nous avons intégré au B&K 2245 une fonction de sauvegarde automatique de l'intégralité du stockage des données de mesures, sur disque, dès que l’appareil est connecté au réseau. Et pour simplifier encore davantage la mission de l’opérateur, nous avons créé une station de réception – disponible en option - Ethernet et permettant un rechargement très rapide – Vous n’avez rien d’autre à faire que de déposer le B&K 2245 sur sa base !

Pour l'analyse et l’édition des rapports, nous avons gardé la même approche que celle adoptée pour les apps mobiles : nous avons créé des applications PC associées à chacune des applications mobiles spécifiques. Ainsi, les applications mobiles aident l’opérateur pendant les mesures sur le terrain, les applications PC offrent les outils d'analyse et de reporting, en privilégiant simplicité et facilité d'utilisation.

Pour résumé : un design complètement neuf, des applications mobiles et PC et une large gamme d’accessoires – nous pouvons enfin considérer que notre mission est accomplie. Maintenant, à vous de jouer !
