Hydrophones
Les hydrophones Brüel & Kjær sont des microphones destinés être utilisé sous l'eau et sont étalonnés individuellement. Ces transducteurs fournissent une réponse en fréquence linéaire et sont omnidirectionnels sur une large gamme de fréquences. Tous nos hydrophones disposent d'une cellule de protection ; ils sont totalement étanches, résistent à la corrosion et peuvent supporter des niveaux de salinité très élevés. Ces capteurs offrent une profondeur, une portée et une précision inégalées pour les mesures acoustiques en laboratoire et dans le cadre de recherches océaniques.
Hydrophone Specifications-
TYPE 8105
Hydrophone sphérique avec fiche BNC terminée par câble intégré de 10 m
Un hydrophone sphérique robuste utilisable jusqu'à 1000 m de profondeur océanique avec d'excellentes caractéristiques directionnelles.
-
TYPE 8106
A un amplificateur intégré qui donne un signal adapté à la transmission sur de longs câbles. Il est utilisable jusqu'à 1000 m de profondeur océanique.
-
TYPE 8103
Hydrophone miniature avec câble intégré de 6 m terminé par une prise de micropoint 10-32UNF
Convient pour un usage en laboratoire et industriel à haute fréquence et en particulier pour l'étude acoustique d'animaux marins ou pour la cavitation.
-
TYPE 8104
Hydrophone de mesure standard avec fiche BNC terminée par câble de 10 m
Un hydrophone à usage général, également idéal à des fins d'étalonnage
SPÉCIFICATIONS DES HYDROPHONES
Les hydrophones Brüel & Kjær sont des capteurs piézoélectriques, conçus pour une utilisation sous l'eau afin d'enregistrer ou de capter des sons sous-marins.
L'élément capteur piézoélectrique en céramique et son support interne sont scéllés dans une céllule en caoutchouc nitrile-butadiène perméable au son et exempt de plomb. Les supports sont conçus à partir d'alliages métalliques extrêmement résistants à la corrosion et présentent de remarquables caractéristiques anti-salissures en immersion en milieu marin.
La structure de support interne est isolée mécaniquement et électriquement du boîtier métallique, n'étant couplée que par un joint en caoutchouc synthétique. Ainsi, l'élément de détection est isolé des vibrations.
SENSIBILITÉ
Chaque hydrophone Brüel & Kjaer est soumis à une procédure de vieillissement et de thermostabilisation avant d'être étalonné individuellement. Les données d'étalonnage individuelles et les courbes de réponse en fréquence sont fournies avec chaque hydrophone.
L'étalonnage de la sensibilité de la réception des hydrophones est traçable conformément aux normes internationales.
RÉPONSE EN FRÉQUENCE

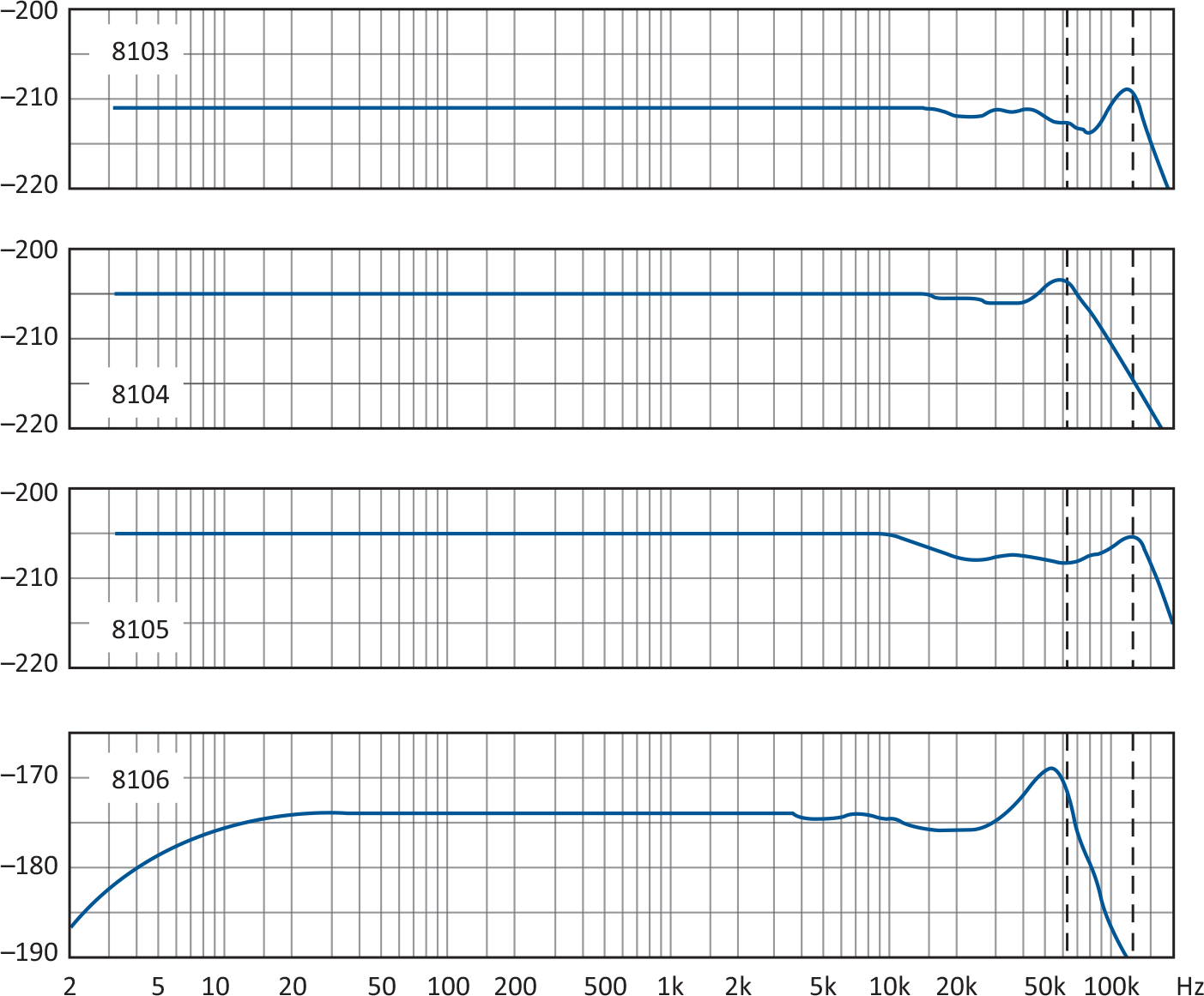

La réponse en fréquence de nos quatre types d'hydrophones est présentée ci-dessous :
DIRECTIVITÉ

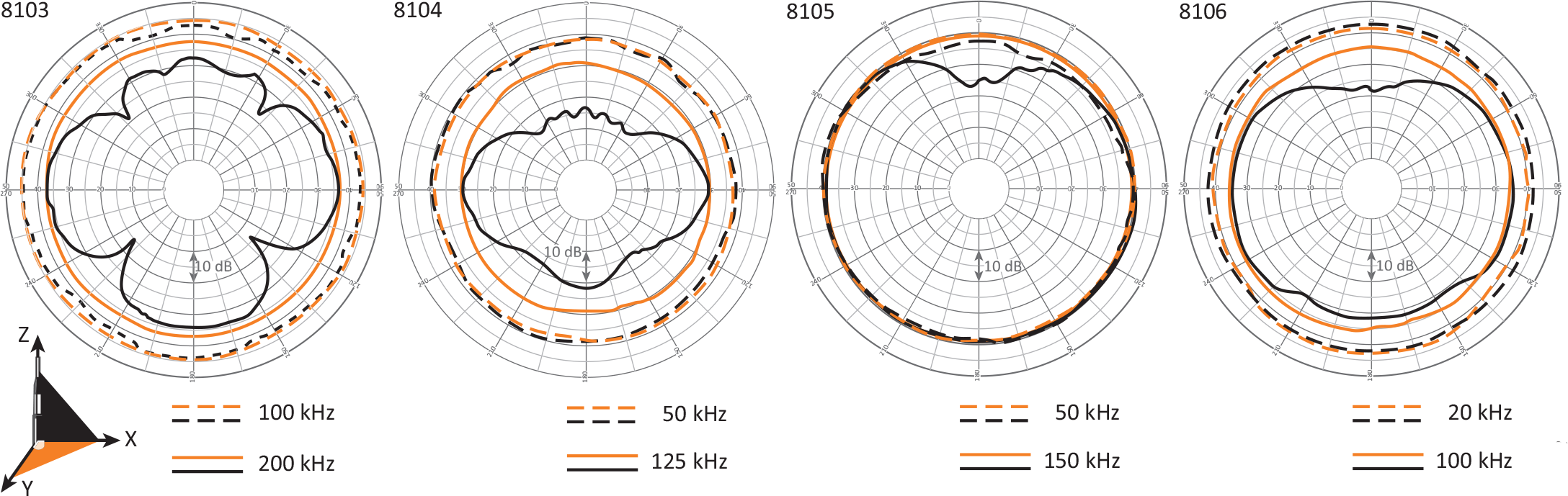

Les hydrophones B&K fournissent de remarquables résultats de mesures sonores omnidirectionnelles. Les diagrammes de directivité de chaque hydrophone en milieu aquatique sont présentés ici :
Les diagrammes de directivité ont été mesurés en champ libre dans une cuve d'eau par des techniques de déclenchement. Cette méthode nécessite un hydrophone standard servant d'emetteur et un hydrophone non standard servant de récepteur.
HYDROPHONES : COMPARATEUR
|
|
|
|
|
|
|
Sensitivity* |
-211 dB re 1 V/μPa +/- 2dB |
-205 dB re 1 V/μPa +/-3 dB |
-205 dB re 1 V/μPa +/-2 dB |
-173 dB re 1 V/μPa +/-3 dB |
|
Nominal Voltage Sensitivity |
29 μV/Pa |
56 μV/Pa |
2.24 mV/Pa |
|
|
Nominal Charge Sensitivity* |
0.1 pC/Pa |
0.44 pC/Pa |
0.41 pC/Pa |
N/A |
|
Capacitance* (incl. standard cable) |
3700 pF |
7800 pF |
7250 pF |
N/A |
|
Frequency Response* (re 250 Hz) Continuousis valid with integral cable |
0.1 Hz to 20 kHz +1/–1.5 dB |
0.1 Hz to 10 kHz +/-1.5 dB |
0.1 Hz to 100 kHz +1/-6.5 dB |
10 Hz to 10 kHz +0.5/-3.0 dB |
|
Length up to: |
+1.5/-6.0 dB |
0.1 Hz to 80 kHz +/-4.0 dB |
0.1 Hz to 160 kHz +3.5/-10.0 dB |
7 Hz to 30 kHz +0.5/-6.0 dB |
|
|
0.1 Hz to 180 kHz +3.5/-12.5 dB |
0.1 Hz to 120kHz +4/-12.0 dB |
|
3 Hz to 80 kHz +6/-10.0 dB |
|
Horizontal Directivity† (Radial, XY Plane) |
+/- 2 dB at 100 kHz |
+/-2 dB at 20 kHz |
||
|
Vertical Directivity (axial, xz plane): |
+/-4 dB at 100 kHz |
+/-2 dB at 50 kHz |
+/-2 dB over 270° at 80 kHz +/-2.5 dB at 100 kHz |
+/-3 dB at 20 kHz |
|
Leakage Resistance* (at 20 °C) |
>2500 MΩ |
|
||
|
|
|
-10 to +60 °C |
||
|
Sensitivity Change with temperature: |
0 to +0.03 dB/°C 0 to -0.03 dB/°C |
0 to +0.03 dB/°C 0 to -0.04 dB/ °C |
0 to +0.03 dB/°C 0 to -0.03 dB/°C |
– 0 to +0.01 dB/°C |
|
Max. Operating Static Pressure: |
252 dB |
|
||
|
Sensitivity Change (Static Pressure): |
0 to –3 × 10–7 dB/Pa |
0 to 1 × 10–7 dB/Pa 0 to 0.01 dB/atm |
||
