アコースティックカメラを使用したリアルタイム音源探査

このシステムは、ビームフォーミング、音響ホログラフィの両方を使い、幅広い周波数で定常、非定常の測定が可能です。

航空機客室やコックピットの騒音源トラブルシューティング、車室内の異音検知、高周波の漏洩検知に適したこのポータブルシステムはPULSE Reflex Array Analysisソフトウェアを立ち上げて10秒以内に稼働し、モニタ上にライブマップを表示します。

対象を定め、撮影、測定するという手順を用いて、アコースティックカメラでは、タブレットの機能を利用すれば、スクリーンショットの撮影、保存、共有ができます。PULSE Reflex Array Analysisを使えば、コンター図の動画を作成、保存、レビューできます。そして、PULSE Reflex Core（オプション）を使えば、収録した時刻歴データの分析も可能です。

システム提案

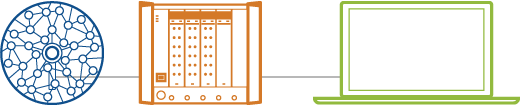

PULSE Reflexアコースティックカメラにはソフトウェアコンポーネントとして、PULSE Reflex Array AnalysisとPULSE LAN-XIフロントエンドドライバ（複数台対応）が含まれています。ハードウェアコンポーネントには、ハンドヘルドアレイと、フレーム、モジュール、フロントパネルから成るLAN‐XIデータ収集ハードウェアが含まれています。ハードウェアは持ち運びがしやすい防水ケースで納品されます。PCとタブレットは含まれません。

このシステムは各種スライスホイールアレイやその他あらゆる平面形状のイレギュラーアレイをサポートし、特許取得済みのワイドバンドホログラフィーを含むPULSEプラットフォームの音響マッピングやそれ以外の音響振動ツールへも拡張できます。
