Type 8411
BK Connect Structural Measurements – 해머와 셰이커
전통적으로 모달 분석을 하기 원할 때 수행할 수 있는 애플리케이션으로 해머나 셰에커를 실시간 측정하는데 초점이 맞춰져있습니다.
견적 요청하기이 BK Connect 애플리케이션은 손쉽게 해머나 셰이커을 사용해 모달 측정을 할 수 있으며, 추후 모달 분석 후처리를 위해 데이터를 추출해 정보를 확인할 수 있습니다.
이 애플리케이션은 모달 측정을 하는데 소비하는 시간을 줄여줘 사용자들의 생산성을 높이는데 중점을 두고 개발되었습니다.
- 트랜스듀서, 채널 테이블, excitation, 분석 매개변수 설정
- 후처리, 화면 표시, 결과 보고
사용법
- 모달 데이터 획득 및 확인 - 단순한 2채널 임팩트 해머 테스트에서부터 다수의 모달 exciter와 수백 개의 가속도계를 사용하는 대규모의 모달 테스트까지 가능
- 기계적 임피던스나 이동성 측정
BK Connect Structural Measurements - 해머와 셰이커는 BK Connect Modal Analysis, Type 8420 및 BK Connect Advanced Modal Analysis, 8420-A 과 페어링해 사용할 수 있습니다. 사용자 편의에 맞게 설계된 인터페이스를 활용해 손쉽게 모달 측정과 분석이 가능합니다. BK Connect Correlation Analysis, 8421 과 구조적 측정을 통합하여 테스트용 FEA 모델과 연계할 수 있습니다.
설정 및 사용법
물리적 하드웨어와 상호 작용하는 그래픽으로 데이터 획득 하드웨어를 표시하여 단순한 채널 선택, 트랜스듀서 확인 그리고 트랜스듀서 과부하나 케이블 파손과 같은 모든 잠재적 사안들에 대한 명확한 개요 구성이 가능하도록 합니다.
대규모 설정에서 빠른 테스트 진행을 위해 상태에 따라 채널을 표시하고, 분류할 수 있습니다. 사용자는 시각 및 음성의 피드백과 함께 테스트를 통해 단계별로 설명을 들을 수 있기 때문에 연구원와 테스트 엔지니어는 정기적으로 모달 테스트 측정을 수행할 수 있습니다. 전문가는 테스트 계획 및 확인을 위한 finite element (FE) 모델에 대한 강력한 인터페이스뿐만 아니라 테스트 설정 및 실행에서 플렉서블하게 작동되는 기능에 만족할 것입니다.
GEOMETRY-GUIDED MEASUREMENTS

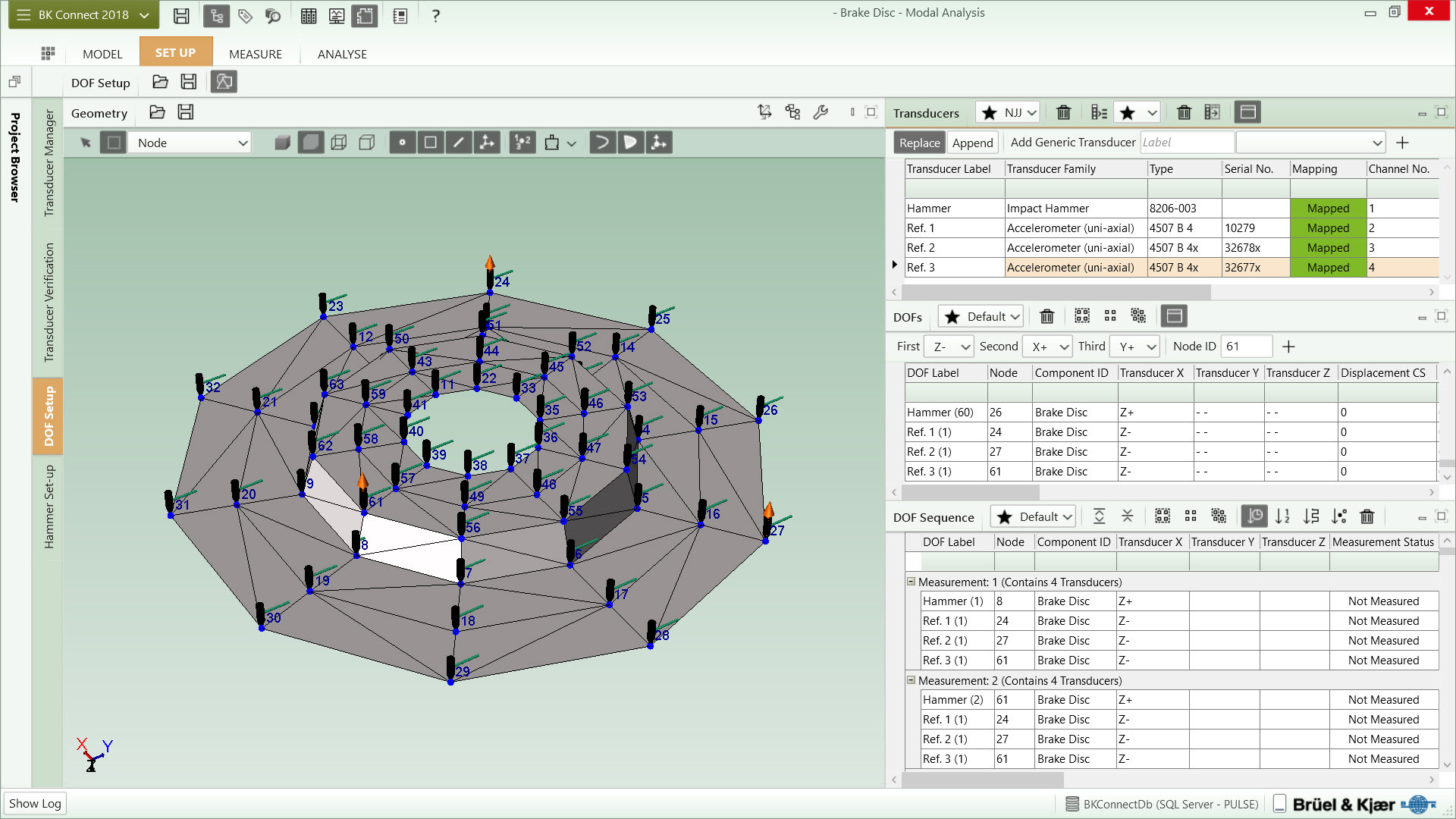

테스트 대상의 기하학적 구조에 대한 그래픽 화면 표시는 다양한 작업의 직관적 수행을 위한 상호작용이 가능하도록 합니다. Advanced 기하학적 구조 생성 툴을 이용하면, 처음부터 테스트를 위한 기하학적 구조의 생성이 가능하고, 또한 FE 모델을 불러오거나 수동으로 혹은 추출 툴을 이용하여 이를 시험용 모델로 추출할 수도 있습니다.

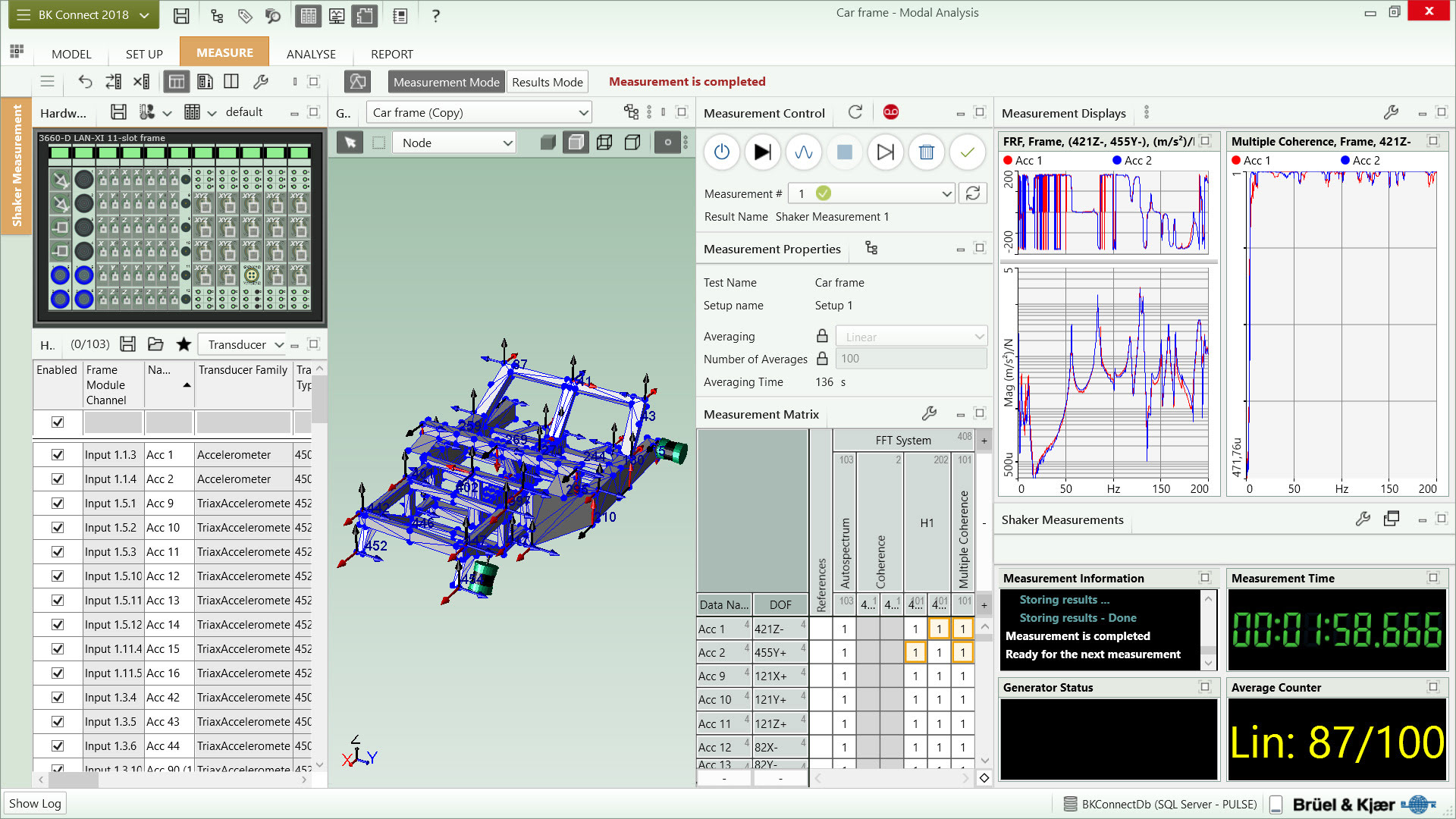

이동식 가속도계 테스트를 통해, 기하학적 구조 표시 장치는 측정 내용에 대한 자유도(DOF)를 명확하게 보여줍니다. 또한 기하학적 구조 모델은 주파수 응답 기능(FRF)에 대한 애니메이션을 사용하여 측정 결과에 대한 쉽게 품질 확인이 가능하도록 합니다.
기능
- BK Connect Data Modal Analysis, Type8420 이나 BK Connect Data Processing를 사용하는 기하학적 구조에 따른 모달 데이터 측정
- 임팩트 해머 테스트

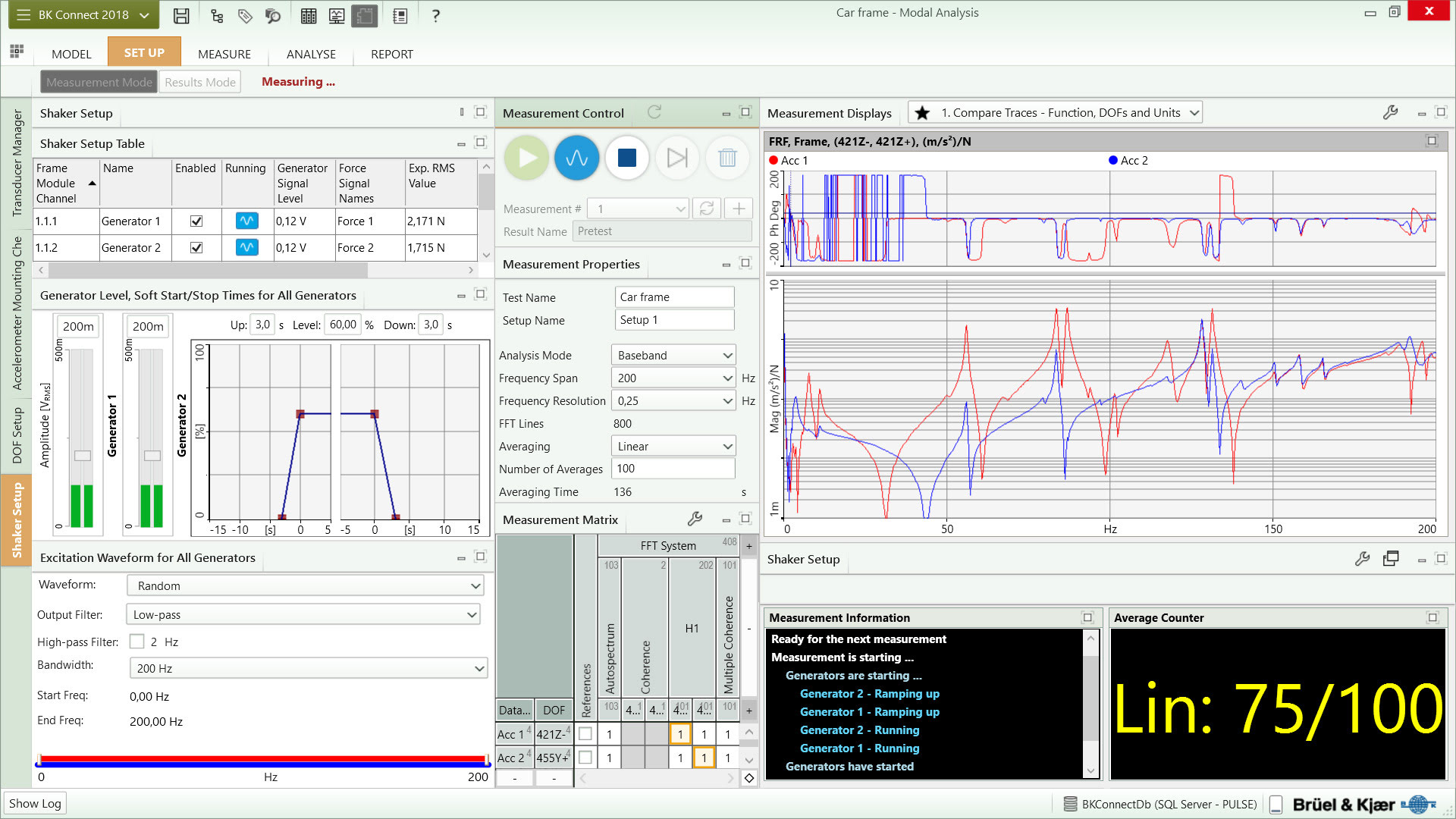

- 무작위(지속, 파열, 주기적, 가상), 주기적 무선 장치 통신, 고정 사인 등과 같은 다양한 셰이커 excitation 신호

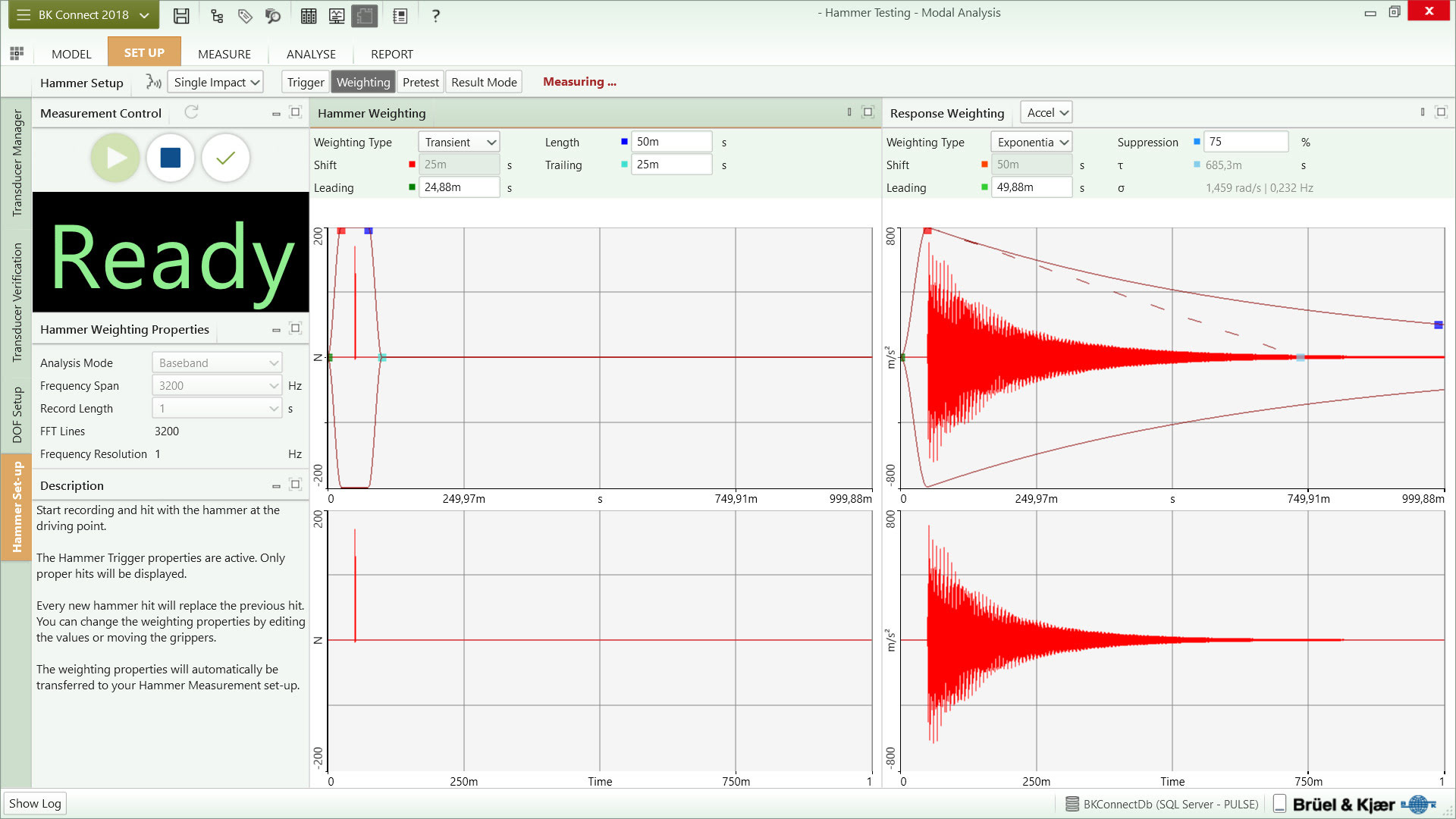

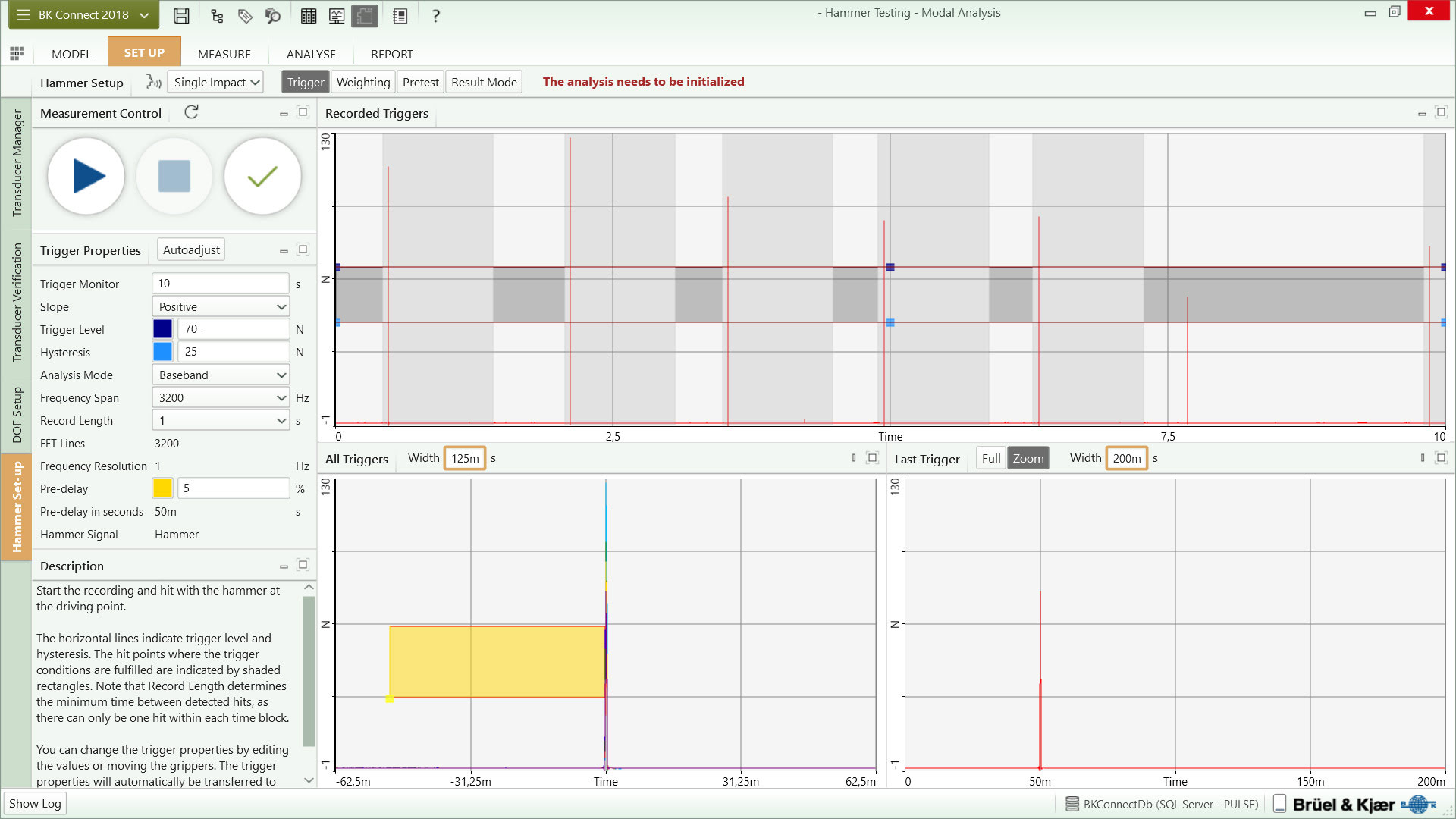

- 해머나 셰이커의 설정 및 측정 작업과 관련된 그래픽 툴
- 해머 설정이나 측정 중의 음성 피드백
- Front-end 하드웨어의 데이터를 잘 표현해주는 그래픽

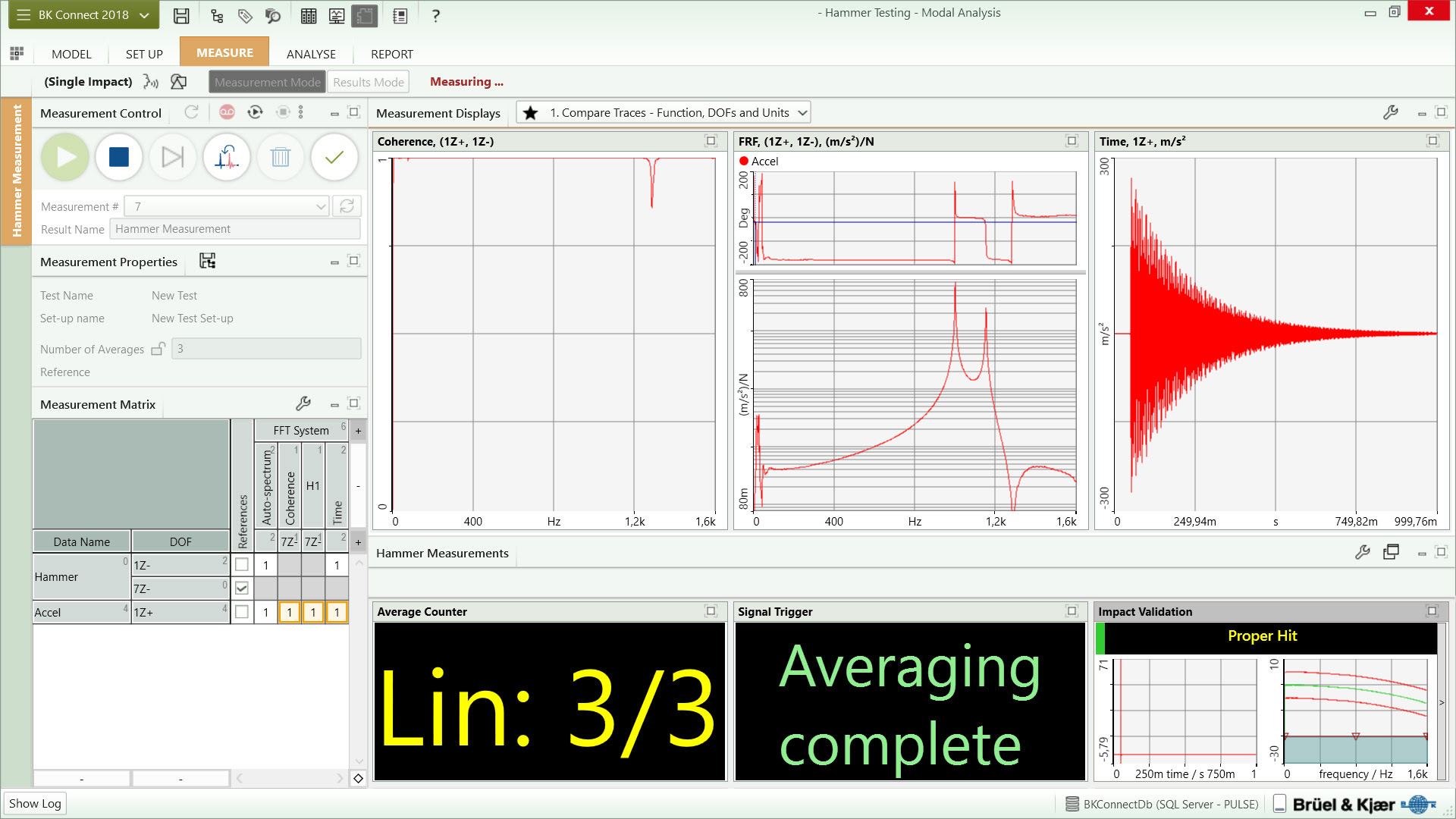

- 시스템이 활성화되면 시간 및 주파수 데이터를 보여주는 라이브 모니터
- 게인 조정과 함께 자동화된 트랜스듀서 확인 과정
- 결과에 대한 쉬운 화면 표시, 비교, 보고를 위한 결과 매트릭스
- ‘g’에서의 가속도뿐만 아니라 SI 및 우수한 측정 장치
전제조건
