Medições Avançadas de Seno BK Connect

Software intuitivo para medições em tempo real das funções de resposta em frequência (FRFs) e funções relacionadas, usando excitação senoidal escalonada, para estudos de linearidade e análise modal clássica

Solicite uma cotação

As Medições Avançadas de Seno BK Connect são usadas para a fácil configuração, aquisição e validação de FRFs e funções relacionadas, utilizando-se a excitação de seno escalonado. A medição de seno escalonado é uma técnica onde a excitação do seno e as medições correspondentes são feitas em frequências fixas, uma por vez. As medições de seno escalonado são frequentemente usadas como complemento ao invés de medições aleatórias em banda larga, pois podem fornecer resultados mais precisos e permitem estudos de linearidade.

Esta aplicação enfatiza a capacidade de expansão e a alta produtividade na maioria dos aspectos mais demorados das medições de seno escalonado:

  • Na configuração de transdutores, mesas de canais, parâmetros de excitação e análise
  • Rápida aquisição de FRFs e funções relacionadas sem comprometer a qualidade
  • Resultados de pós-processamento, exibição e de criação de relatórios

CENÁRIOS DE USO

  • Aquisição de medições de FRF sem vazamentos, como entrada para uma análise modal de alta precisão. Por exemplo, para testes de vibração em solo (GVT) de aeronaves
  • Testes de grandes estruturas, como navios, trens e caminhões, por concentração de energia
  • Pesquisas de ressonância de modos críticos
  • Análise de ODS de resposta forçada
  • Controle e estudo de não-linearidades de estruturas complexas

As Medições Avançadas de Seno BK Connect são geralmente sincronizadas com a Análise Modal BK Connect Tipo 8420  e a Análise Modal Avançada BK Connect Tipo 8420-A , que visam um sistema de análise e medição modal simplificado com o uso de uma interface de usuário comum, intuitiva e altamente personalizável. Ao combinar as Medições Avançadas de Seno com a Análise de Correlação BK Connect Tipo 8421, conta-se também com a correlação de modelo de teste-FEA.

CARACTERÍSTICAS

Com as Medições Avançadas de Seno BK Connect você pode realizar medições de seno escalonado com a excitação de um ou vários shakers. Para a excitação com vários shakers, os cálculos de FRFs e de funções relacionadas requerem mais medições. Diferentes definições de série de seno escalonado são compatíveis, proporcionando máxima flexibilidade e eficiência de tempo.

Esta aplicação é compatível com o controle de circuito fechado. Para proteger o item de teste e evitar níveis de resposta muito altos durante as medições, é possível especificar os níveis de alarme e de abortamento. Os níveis são obtidos diretamente do hardware LAN-XI para evitar possíveis atrasos de software.

INSTALAÇÃO E USO

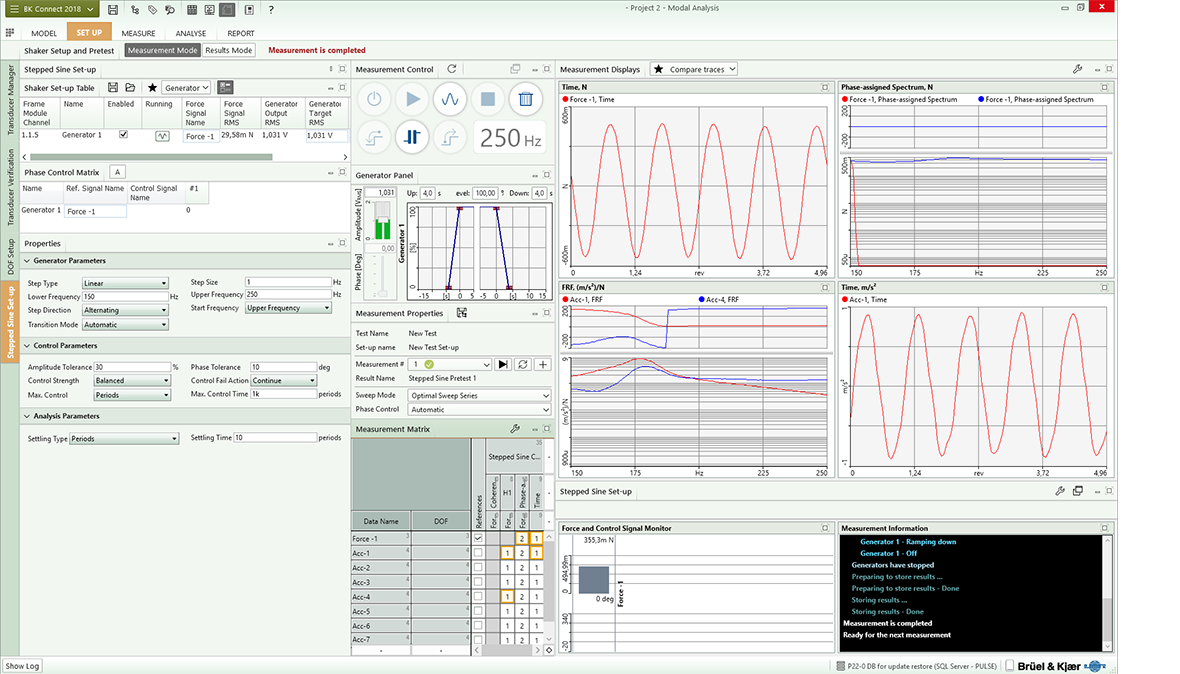

O hardware de aquisição de dados é exibido em uma visualização gráfica interativa que oferece a seleção simples de canais, a verificação de transdutores e uma visão geral clara de quaisquer possíveis problemas, como sobrecargas de transdutores e danos a cabos. Para configurações maiores, os canais podem ser listados e classificados de acordo com seus status para a rápida resolução de problemas. Os especialistas apreciarão o alto nível de flexibilidade na configuração e execução do teste, bem como a interface sólida para modelos de elementos finitos (FE) para o planejamento e validação de testes.

CAPACIDADES

  • Medições de seno escalonado guiadas por geometria  com o uso da Análise Modal BK Connect Tipo 8420 ou do Processamento de Dados BK Connect Tipo 8403
  • Medições de circuito fechado controladas por aplicação com níveis imediatos de alarme e abortamento definidos pelo usuário
  • Definições de séries de seno escalonado Ideal, MIMO Completo, Manual ou Específico
  • Amostragem de dados rastreados para um menor tempo de medição
  • Painel gerador com controles deslizantes de amplitude para controle manual
  • Monitor de sinal de força e controle com a exibição de valores de amplitude e fase com faixa de tolerância
  • Ferramenta de matriz de resultados para fácil exibição, comparação e comunicação de resultados
  • Unidades de medição SI e imperiais, bem como a aceleração em 'g'
