TIPO 8420
Análise Modal BK Connect
Fornece poderosas ferramentas para criar geometrias e um conjunto abrangente de ferramentas de análise e validação para análise modal de referência única.
Solicite uma cotaçãoA Análise Modal BK Connect realiza análises modais clássicas através da extração de parâmetros modais a partir de Funções de Resposta em Frequência (FRFs), adquiridas utilizando-se um martelo de impacto ou a excitação simples de shakers da estrutura.
A interface gráfica do usuário (GUI), intuitiva e altamente personalizável, é construída em torno do fluxo de trabalho de análise e lhe orienta passo a passo, através de uma análise com feedback visual, por validação de medição, configuração de estimativa de parâmetros, seleção de modo, validação de análise e criação de relatórios. Isso permite que os operadores e engenheiros de testes realizem rotineiramente a análise modal, permitindo um alto grau de flexibilidade para o especialista modal.
CENÁRIOS DE USO
- Análise modal clássica de referência única a partir das FRFs medidas
- Estimativa dos parâmetros modais a serem utilizados para correlação e atualização de modelos de elementos finitos (FE), verificação de design, solução de problemas, benchmarking e controle de qualidade
- Planejamento e validação de testes utilizando resultados de análise por elementos finitos (FEA)
CARACTERÍSTICAS

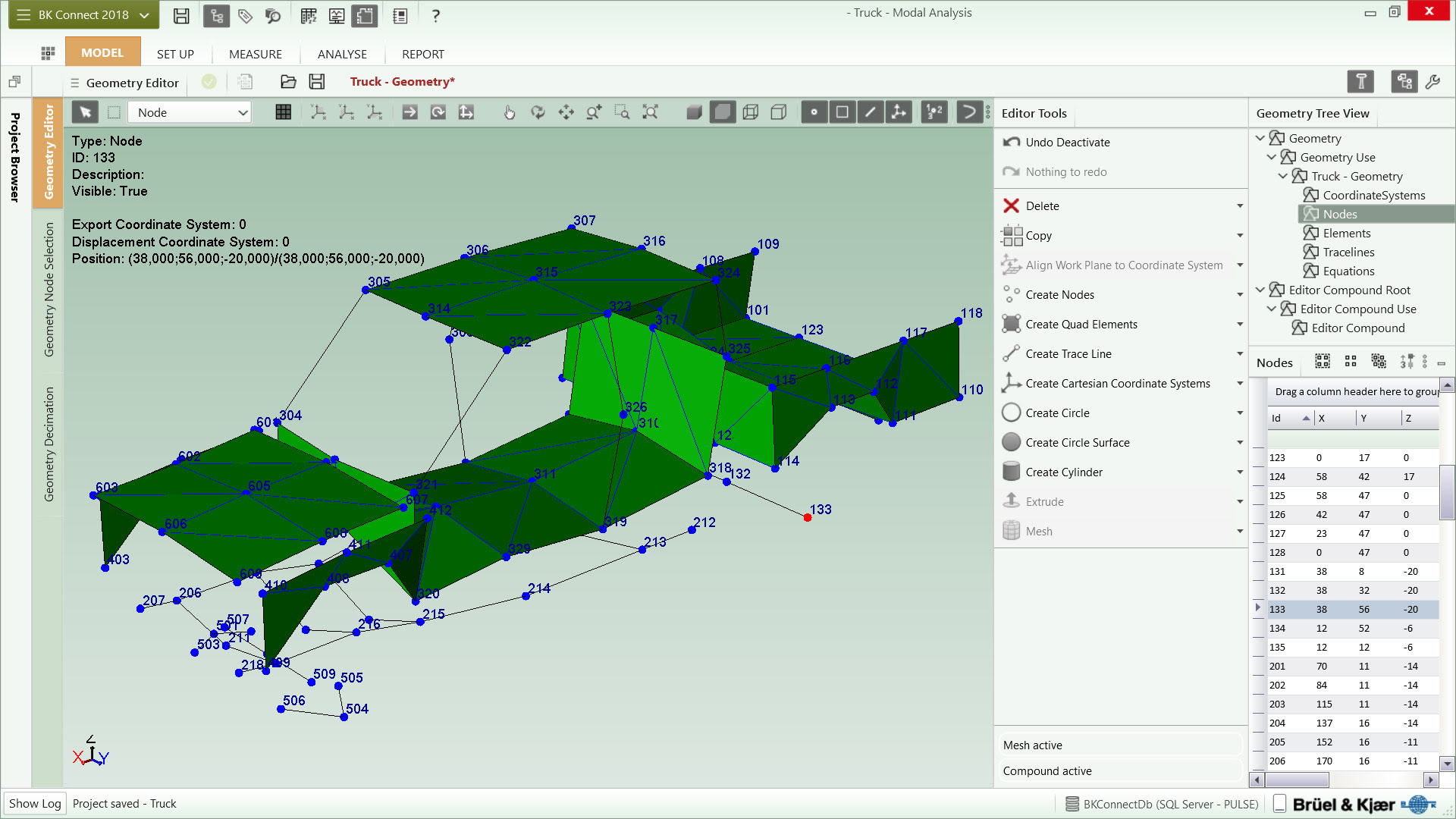

O software contém ferramentas poderosas para a criação de geometrias utilizando a modelagem de cima para baixo ou de baixo para cima. Além disso, é possível importar as geometrias de teste e os modelos de elementos finitos importados podem ser decimados para testar as geometrias. Os parâmetros modais podem ser extraídos e validados utilizando-se diferentes ajustadores de curva MIFs, SDOF e MDOF, bem como ferramentas de validação. Estão disponíveis muitos tipos de animação para a investigação e documentação dos melhores resultados possíveis.
CAPACIDADES
- Validação e análise de medição guiada por geometria

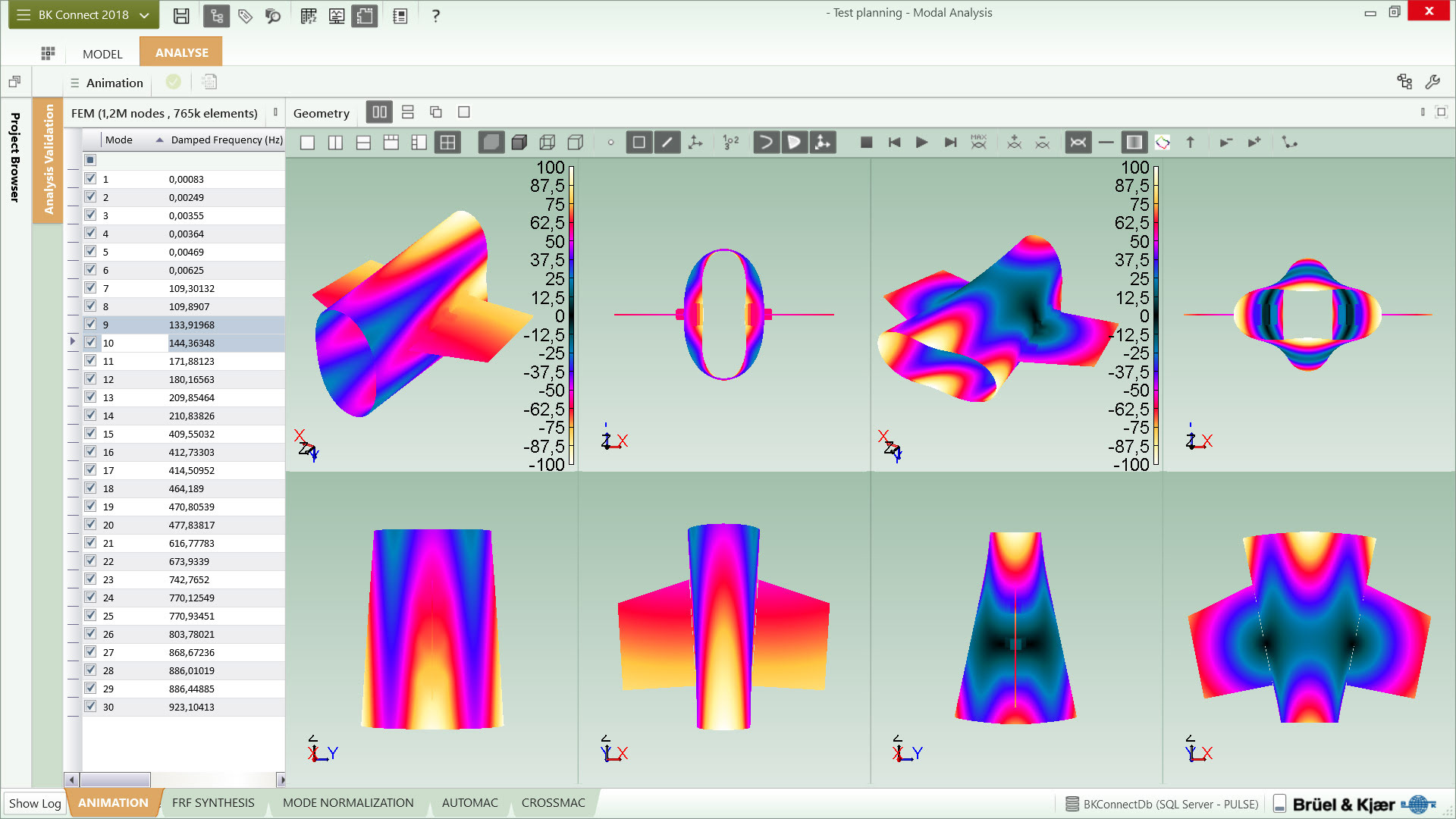

- Animação baseada em função para configuração de teste e validação de medição

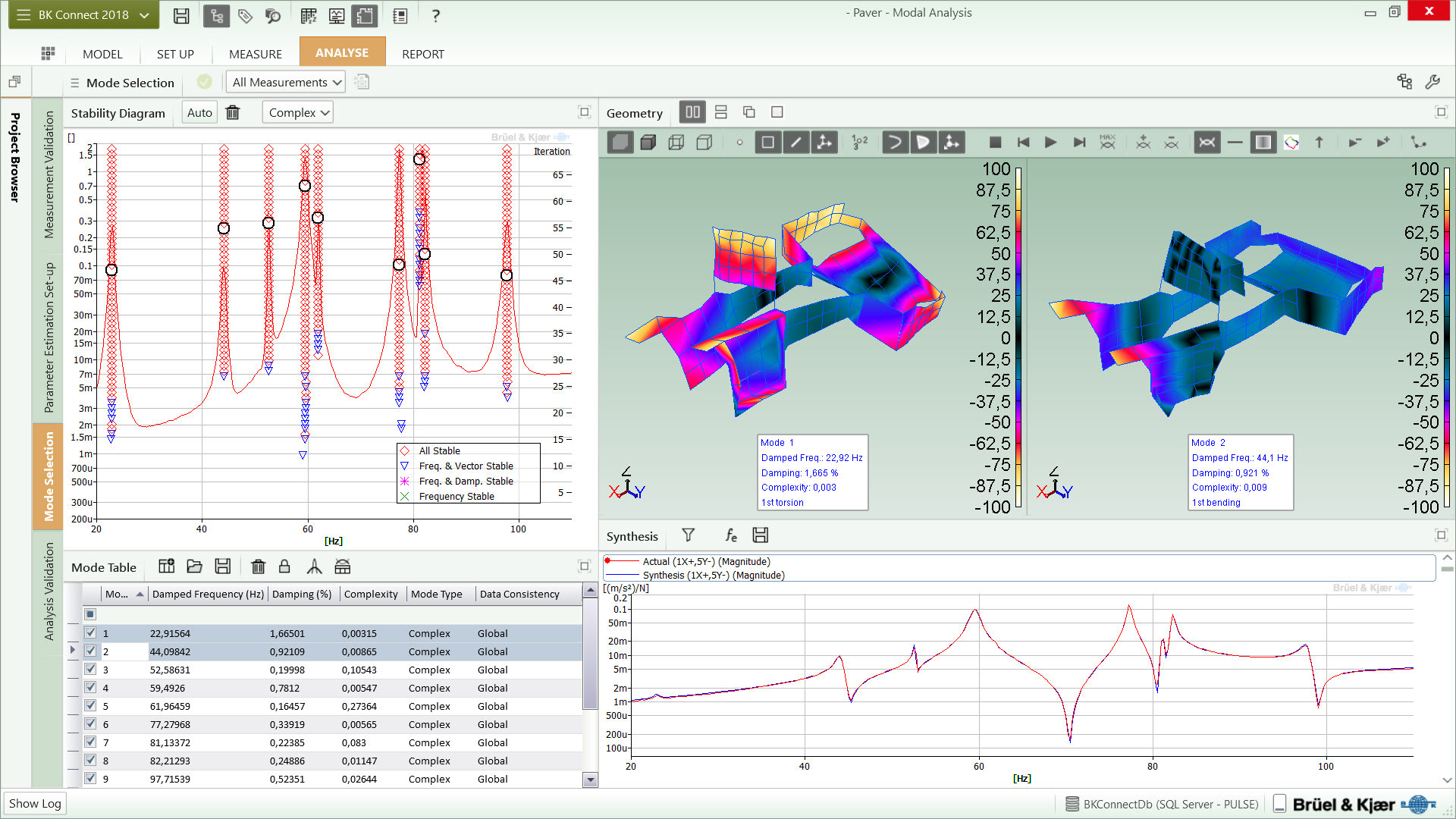

- Diagramas de estabilidade claros para uma melhor visualização e seleção descomplicada de modo
- Síntese da função de resposta em frequência (FRF), incluindo uma função de erro e os critérios de garantia de resposta em frequência (FRAC)
- Um conjunto abrangente de funções de indicadores de modo (MIF), ajustadores de curva e ferramentas de validação de análise:
- Função de indicador de modo normal (NMIF) e função de indicador de modo de energia (PMIF)
- Ajustadores de curva SDOF e MDOF
- Ajuste de curva de resolução local e global
- Diagrama de estabilidade com solução de modo avançado
- Validação de análise: AutoMAC, CrossMAC, gráfico de complexidade e gráfico de geometria CoMAC
- Como um aplicativo aberto e autônomo com o seu sistema de aquisição de dados existente
CAPACIDADES ADICIONAIS
- Extração de parâmetros modais a partir de martelo de polireferência ou medições de shaker (análise MIMO) – Análise Modal Avançada BK Connect Tipo 8420-A. Aumenta o número de MIFs, técnicas de extração de parâmetros modais (ajustadores de curva) e ferramentas de validação
- Medições de martelo e shaker guiadas por geometria e medições de seno escalonado, respectivamente – Medições Estruturais BK Connect Tipo 8411 e Medições de Seno Avançadas BK Connect Tipo 8412
- Importação dos modelos de elementos finitos Nastran, Ansys e Abaqus para o planejamento e validação de testes - Interfaces de Elementos Finitos BK Connect Tipos 8400-D/E/F
- Modelo de correlação entre modelos de teste e de elementos finitos – Análise de correlação BK Connect Tipo 8421
