Tipos 8760-8762
Análise Modal Operacional (OMA) PULSE
Software para análise modal pós-medição de estruturas sob condições operacionais reais e em casos onde é difícil excitar artificialmente a estrutura.
Solicite uma cotaçãoA Análise Modal Operacional PULSE realiza análise modal usando apenas a saída de dados de tempo medido de uma estrutura. Como não há necessidade de medir as forças de entrada, é ideal para testes em condições operacionais reais e em situações em que é difícil ou impossível controlar uma excitação artificial da estrutura. Isso torna o procedimento de configuração e medição simples e rápido, pois são usados somente acelerômetros – sem excitação do martelo ou shaker. As paralisações são ainda mais reduzidas com testes in situ, durante a operação normal.
CENÁRIOS DE USO
- Teste de estruturas de engenharia civil que são submetidas a forças ambientais incontroláveis e imensuráveis, tais como ondas em estruturas em alto mar, a força do vento em edifícios e efeitos da carga de tráfego em pontes
- Captura de parâmetros modais da vida real de estruturas mecânicas, tais como aeronaves durante o vôo, veículos completos em pistas de teste, trens em funcionamento e máquinas em atividade durante as condições reais de operação
- Teste de grandes estruturas mecânicas que são difíceis de serem excitadas artificialmente, tais como navios e submarinos
- Estimativa dos parâmetros modais a serem usados para correlação de modelos de elementos finitos (FE) e atualização de modelos, ou para verificação de design, benchmarking, solução de problemas e controle de qualidade
CAPACIDADES

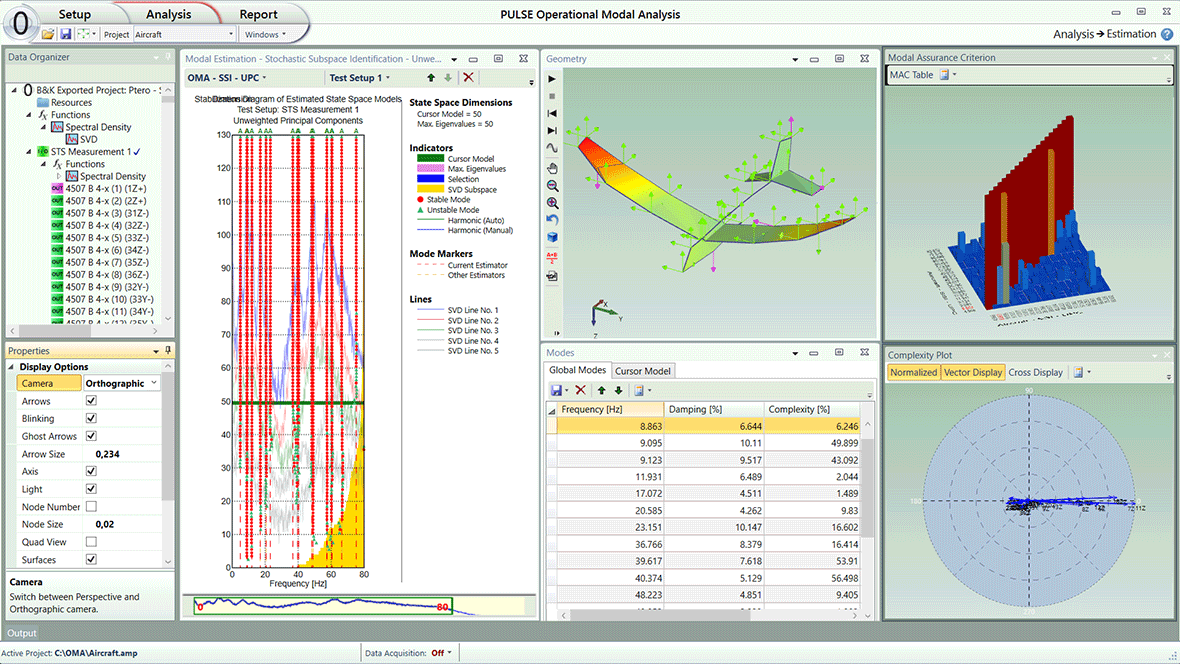

Este software de análise modal operacional (OMA) contém poderosos algoritmos para realizar uma identificação modal precisa, sendo também muito fácil de usar graças à sua interface de usuário orientada por tarefas, fluxo de trabalho intuitivo e alto grau de automação, incluindo a estimativa de modo automático. O software está disponível nas versões Basic (Básica), Standard (Padrão) e Pro (Profissional).
- Determinação dos parâmetros modais (frequências naturais, relações de amortecimento e formatos de modo) de estruturas em operação
- Estimativa das incertezas das frequências naturais extraídas, proporções de amortecimento e complexidades da forma do modo (somente Pro)
- Identificação de parâmetros modais com o uso de condições reais de limite, distribuições reais de espaço e de frequência de forças, bem como níveis reais de força e resposta
- Identificação e supressão automáticas de sinais determinísticos (componentes harmônicos)
- Poderoso domínio do tempo (somente na versão Pro) e algoritmos de domínio de frequência
- Diagramas de estabilização incrivelmente nítidos para distinguir os modos físicos dos modos computacionais (somente na versão Pro)
- Gráficos e tabelas do Modal Assurance Criterion (MAC)
- Gráficos de complexidade e normalização de modo
- Análise ODS de domínio de tempo e frequência
- Análise rápida de identificação estocástica em subespaços (SSI) de grandes quantidades de arquivos de dados, sem a interação do usuário (modo de processamento em lote; somente na versão Pro)
- Exportação de animações com o uso de arquivos de vídeo em AVI

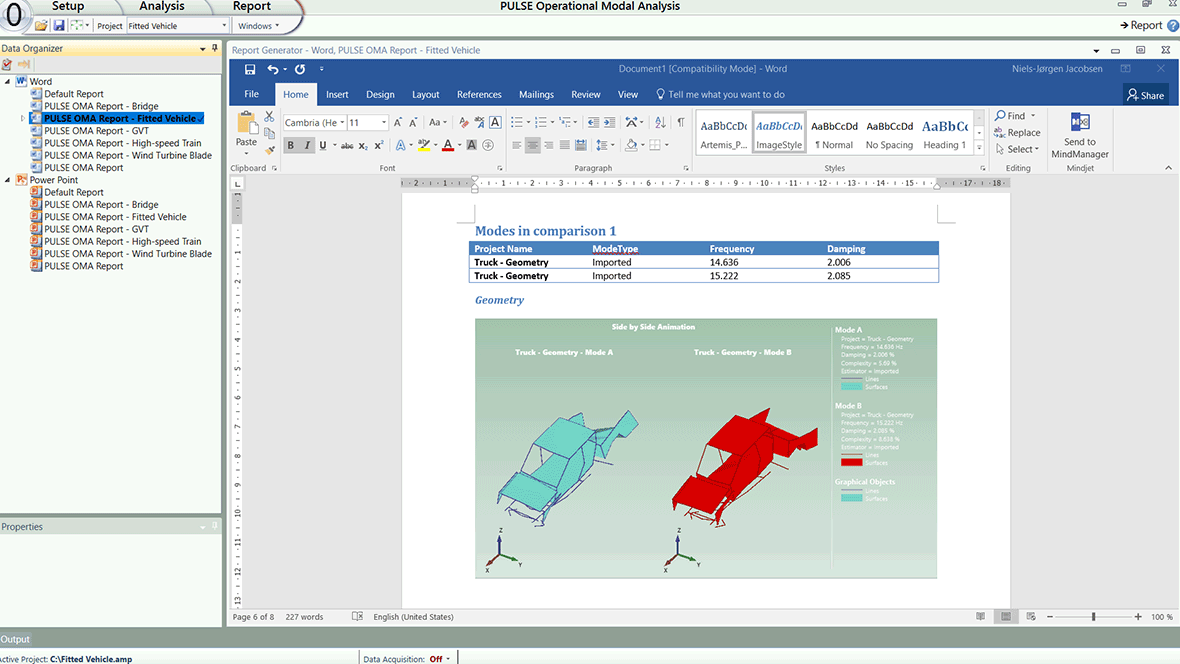

- Criação de relatórios no formato do Microsoft® Word e Microsoft Excel®
- Opções de monitoramento da integridade estrutural (SHM) (Apenas na versão Pro)
A principal tecnologia do software de análise modal operacional é protegida por patentes. Isso inclui os eficientes e poderosos algoritmos de decomposição no domínio da frequência (FDD), de decomposição aprimorada no domínio da frequência (EFDD) e de decomposição do domínio da frequência com ajuste de curva (CFDD). Além disso, existem quatro técnicas imparciais de SSI no domínio do tempo: componentes principais (PC), componentes principais não ponderados (UPC), componentes principais não ponderados estendidos (UPCX) e análise de variáveis canônicas (CVA).
CAPACIDADES ADICIONAIS
- As opções de monitoramento da integridade estrutural (SHM) estão disponíveis para a versão Pro da OMA PULSE.
