Modelo 5128

Simulador de cabeza y torso de alta frecuencia

El simulador de cabeza y torso de alta frecuencia (HF HATS) proporciona un realismo sin precedentes a los ensayos electroacústicos de dispositivos y altavoces inteligentes, dispositivos de audioconferencia, micrófonos, auriculares y audífonos.

Solicitar oferta

La familia de simuladores de cabeza y torso (HATS) de alta frecuencia Modelo 5128, con simuladores integrados de oído y boca, proporciona reproducciones realistas de las propiedades acústicas de la cabeza y el torso de un adulto medio. Los simuladores HATS están diseñados para llevar a cabo ensayos electroacústicos in situ y cubren todo el espectro de frecuencias audibles (hasta 20 kHz).

ESCENARIOS DE USO

  • Ensayos de rendimiento de audio en smartphones cumpliendo con normas nacionales e internacionales para la calidad de la comunicación. Esto incluye ensayos de teléfonos móviles e inalámbricos
  • Evaluación de la inteligibilidad en auriculares de comunicación bidireccional en presencia de ruido de fondo y en condiciones que podrían producir retroalimentación del sistema
  • Evaluación de la inteligibilidad en la comunicación bidireccional usando dispositivos manos libres, como los teléfonos usados en conferencias, basada en la reproducción exacta de la voz humana para la evaluación de la directividad, inteligibilidad, retroalimentación y supresión de ruido de fondo
  • Facilita la evaluación de la precisión del micrófono de grabación para la voz humana con variaciones en nivel, directividad y sibilancia
  • Medición de la respuesta de audio de auriculares exactamente de la misma forma que un ser humano percibiría su calidad. Esto permite a los diseñadores identificar y corregir anomalías en el diseño de auriculares que puedan crear distorsión en la respuesta de frecuencia. El nuevo diseño del conducto auditivo proporciona unos beneficios sin precedentes a los diseñadores de auriculares intracanal, donde el ajuste geométrico es crucial para la evaluación
  • Evaluación de la calidad sonora de audífonos con una posición anatómica correcta
  • Medición de la atenuación y un sellado eficaz de protectores auditivos con la correcta geometría del conducto auditivo y anatomía de la cabeza

CAPACIDADES ADICIONALES

Modelo 5128-C

El simulador HATS básico de alta frecuencia Modelo 5128-C se encuentra disponible en distintas variantes y, para las aplicaciones más sencillas, puede suministrarse sin oídos o boca.



Modelo 5128-D

El modelo 5128-D incluye el posicionador de auriculares modelo 4606. El posicionador de auriculares permite colocar a los smartphone de una manera precisa en los HATS. Esto simplifica las configuraciones de los ensayos y mejora la calidad de los datos en las pruebas electroacústicas.



El Modelo 5128 cumple la Recomendación P.58 de la ITU-T, además de las normas IEC 60318-7 y ANSI S3.36-1985

El Modelo 5128 y el simulador de oído Modelo 4620 han recibido la aprobación de ITU-T como soluciones normalizadas adaptadas a los requisitos de las Recomendaciones P.57 (simuladores de oído) y P.58 (HATS), lo que significa que pueden utilizarse para la homologación legal de dispositivos de comunicación, como teléfonos móviles, para uso en redes de telefonía móvil.

El simulador de oído Modelo 4620 constituye la base de un nuevo simulador de oído normalizado Tipo 4.3 (según la Recomendación P.57) y, como característica exclusiva, permite aplicar con precisión valores de impedancia del oído humano de hasta 20 kHz.

Además, la Recomendación P.57 define y especifica por completo la geometría del canal auditivo medio para el simulador de oído Tipo 4.3. Esa definición permite evaluar mejor la forma física de los productos que se insertan en el oído, como es el caso de los auriculares y los audífonos.

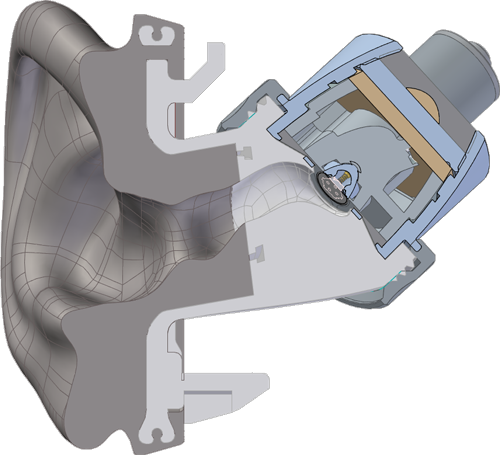

HATS ear opened up

En el diseño del Modelo 4620 se ha llevado a cabo una revisión exhaustiva del simulador de oído Tipo 3.3 anterior, tomando como base amplios estudios de individuos humanos, para correlacionar las distintas geometrías del canal auditivo con las medidas de impedancia acústica. Como resultado, se ha revisado a fondo la respuesta media del ser humano en todo el rango de frecuencia (no solo en la región de altas frecuencias por encima de los 8 kHz, que hasta ahora no estaba definida).

De este modo, ahora resulta posible evaluar de manera mucho más realista el sonido tal y como lo percibimos los humanos.

Las nuevas recomendaciones P.57 y P.58 pueden descargarse en el sitio web de ITU-T. Descargar aquí la Rec. P.57 sobre simuladores de oído. Descargar aquí la Rec. P.58 sobre HATS.

Modelo 5128-B

El simulador HATS de sobremesa es una cabeza sin torso con un pie de soporte. El Modelo 5128-B está indicado para realizar ensayos de toda clase de auriculares y puede colocarse directamente sobre una mesa o bien en un trípode o plataforma giratoria utilizando un adaptador de montaje. El simulador HATS de sobremesa es configurable e incluye dos simuladores de oído.

El pie de soporte UA-2180 se encuentra disponible como accesorio opcional para los simuladores HATS de alta frecuencia Modelo 5128-C y 5128-D.

La geometría de la cabeza del Modelo 5128-B cumple las normas ITU-T Rec. P.58, IEC 60318-7 y ANSI S3.36-1985.
