TYP 5128

Hochfrequenz-Kopf- und Rumpfsimulator (HATS)

Konzipiert für realitätsgetreue In-situ-Prüfungen elektroakustischer Geräte wie beispielsweise Smartphones, Headsets, Audiokonferenzgeräte, Mikrofone, Kopfhörer, Hörgeräte, Gehörschutz und Smart Speaker.

Angebot anfordern

Die Hochfrequenz-Kopf- und Rumpfsimulatoren (HATS - Head and Torso Simulator) Typ 5128-C und -D sind menschenähnliche Testpuppen mit integrierten Ohr- und Mundsimulatoren und ermöglichen eine realitätsgetreue Nachbildung der akustischen Eigenschaften des Kopfes und Rumpfes eines durchschnittlichen Erwachsenen. Der Hochfrequenz-HATS ist für In-situ-Elektroakustik-Tests konzipiert und kann den gesamten hörbaren Frequenzbereich (bis 20 kHz) abdecken.

EINSATZSZENARIEN

  • Testen der Audioleistung von Smartphones in Bezug auf nationale und internationale Standards für Kommunikationsqualität. Dazu gehört auch das Testen von kabellosen Mobilteilen
  • Bewertung der Sprachverständlichkeit von Headsets in beiden Richtungen in Gegenwart von Hintergrundgeräuschen und unter Bedingungen, die Rückkopplungen in das System erzeugen können
  • Bewertung der Sprachverständlichkeit in der Zwei-Wege-Kommunikation mit Freisprechgeräten wie Konferenztelefonen und Smart Speakern auf Grundlage einer genauen Nachbildung menschlicher Sprache zur Beurteilung von Richtcharakteristik, Sprachverständlichkeit, Rückkopplungen und Hintergrundgeräuschunterdrückung
  • Unterstützung der Bewertung der Genauigkeit der Mikrofonaufzeichnung menschlicher Sprache mit Unterschieden in Pegel, Richtcharakteristik und Zischlauten
  • Messung der Audioausgabe von Kopfhörern genau so, wie ein Mensch die Qualität wahrnehmen würde. So können Entwickler Unregelmäßigkeiten in der Kopfhörerkonstruktion, die zu Artefakten im Frequenzgang führen, identifizieren und korrigieren. Die neue Gestaltung des Gehörgangs ist besonders vorteilhaft für Entwickler von In-Ear-Kopfhörern, da hier die geometrische Passform entscheidend für die Bewertung ist
  • Beurteilung der Klangqualität von Hörgeräten mit korrekter anatomischer Positionierung
  • Messung der Dämpfung und effektiven Abdichtung von Gehörschutz mit korrekter Gehörgangsgeometrie und Kopfanatomie

ZUSÄTZLICHE FUNKTIONEN

Typ 5128-C ist der Kern des HATS. Er ist in mehreren Varianten erhältlich und für einfachere Anwendungen auch ohne Ohren oder Mund erhältlich.

Die Kopf- und Rumpfgeometrie des Typs 5128-C entspricht ITU-T Rec. P.58, IEC 60318-7 und ANSI S3.36-1985.

Typ 5128-D umfasst die Mobilteilhalterung Typ 4606. Mit der Mobilteilhalterung kann das Smartphone genau auf dem Kopf- und Rumpfsimulator positioniert werden. Dies erleichtert Testaufbauten und verbessert die Datenqualität elektroakustischer Tests.

Die Kopf- und Rumpfgeometrie des Typs 5128-D entspricht ITU-T Rec. P.58, IEC 60318-7 und ANSI S3.36-1985.

Typ 5128-B, auch bekannt als Tabletop HATS, ist ein rumpfloser Kopf, der auf einem Fuß steht. Geeignet für das Testen aller Arten von Kopfhörern, kann der Typ 5128-B frei auf einem Schreibtisch stehend, auf einem Stativ oder auf einem Drehtisch mit Hilfe eines Stativbefestigungsadapters verwendet werden. Der Tisch-HATS ist konfigurierbar und umfasst zwei Ohrsimulatoren.

Typ 5128 entspricht ITU-T-Empfehlung P.58, IEC 60318-7 und ANSI S3.36-1985

Typ 5128 und der Ohrsimulator Typ 4620 sind gemäß ITU-T als Standardlösungen für die Anforderungen der Empfehlungen P.57 (Ohrsimulatoren) und P.58 (HATS zugelassen. Das heißt, sie können nun im Rahmen gesetzlich vorgeschriebener Zulassungsverfahren für Kommunikationsgeräte wie Mobiltelefone in Mobiltelefonnetzwerken eingesetzt werden.

Der Ohrsimulator Typ 4620 ist die Basis eines neuen Standard-Ohrsimulatortyps 4.3 und ermöglicht die Belastung mit einer Impedanz von bis zu 20 kHz sehr ähnlich dem menschlichen Ohr.

Ein weiteres beachtenswertes Merkmal des Typ 4.3-Ohrsimulators: die gesamte Gehörgangsgeometrie entspricht der Definition und Spezifikation der Norm. Dies erlaubt eine bessere Beurteilung der physischen Form von Produkten, die in das Ohr eingeführt werden, wie Ohrstöpsel und Hörgeräte.

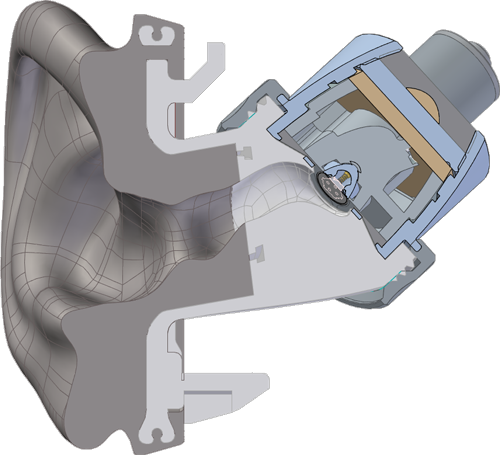

HATS ear opened up

Der Typ 4620 ist eine vollständige Überarbeitung des vorherigen Typ 3.3-Ohrsimulators, auf Basis umfangreicher Studien mit mehreren menschlichen Probanden und korrelierter Gehörgangsgeometrien und akustischer Impedanzmessungen. So kann die durchschnittliche menschliche Frequenzantwort über den gesamten Frequenzbereich, nicht nur bis zu den bisher als maximale Frequenzgrenze definierten 8 kHz, abgedeckt werden.

Das Ergebnis ist eine deutlich realitätsgetreuere Beurteilung der vom Menschen wahrgenommenen Audioleistung.

Die vollständigen Informationen zur neuen Norm können von der Webseite der ITU-T heruntergeladen werden. Mehr zur Empfehlung P.57 für Ohrsimulatoren finden Sie hier und zur Empfehlung P.58 für HATS hier.



Die Kopfgeometrie des Typs 5128-B entspricht ITU-T Rec. P.58, IEC 60318-7 und ANSI S3.36-1985.

Der Stützfuß UA-2180 ist als optionales Zubehör für die HATS-Typen 5128-C und -D erhältlich.
