TYPE 5128

High-frequency Head and Torso Simulator

High-frequency Head and Torso Simulator (HF HATS) provides unprecedented realism, for electroacoustic testing of smart devices and speakers, audio conferencing devices, microphones, headphones, and hearing aids.

Demande de devis

La gamme des Simulateurs Tête et Torse (HATS) haute fréquence Type 5128 intègrent des bouches et oreilles artificielles reproduisant fidèlement les caractéristiques acoustiques d’un adulte moyen. Les Simulateurs Tête et Torse haute fréquence sont destinés aux essais électroacoustiques in situ et couvrent l’ensemble de la gamme des fréquences audibles (jusqu’à 20 kHz).

SCÉNARIOS D’UTILISATION

  • Test de performance audio des smartphones en conformité avec les normes nationales et internationales relatives à la qualité de communication. Ceci inclus  les tests sur téléphones mobiles et sans fil.
  • Évaluation de l'intelligibilité bidirectionnelle du casque en présence de bruit de fond et en environnement pouvant générer un retour dans le dispositif.
  • Évaluation de l'intelligibilité de la parole dans les communications bidirectionnelles utilisant des dispositifs mains libres comme,  les systèmes de téléconférence et les enceintes intelligentes, basée sur une reproduction précise de la parole humaine afin d’évaluer la directivité, l’intelligibilité, la rétroaction et la suppression du bruit de fond.
  • Facilite l'évaluation de la précision  du microphone pour l’enregistrement de la parole humaine qui inclut des variations de niveau, de directivité et de sibilance.
  • Mesure de la réponse audio des écouteurs fidèle à la perception humaine.Cela permet aux concepteurs d'identifier et de corriger les anomalies dans la conception du casque qui conduisent à des artefacts dans la réponse en fréquence.. La conception du nouveau conduit auditif offre le plus d’avantages aux designers d'écouteurs intra-auriculaires, où l'ajustement géométrique est crucial pour l'évaluation.
  • Évaluation de la qualité audio d’appareils auditifs, grâce à un positionnement anatomique précis.
  • Mesure de l'atténuation et de l'étanchéité effective des protecteurs auditifs avec la géométrie correcte du conduit auditif et l'anatomie de la tête.

AUTRES CARACTÉRISTIQUES

Type 5128-C

Le Simulateur Tête et Torse (HATS) Type 5128-C est décliné en plusieurs versions et est disponible sans oreilles ou sans bouche pour des applications plus simples.

La géométrie Tête et Torse du Type 5128-C est conforme à ITU-T Rec. P.58, CEI 60318-7 et ANSI S3.36-1985.



Type 5128-D

Le Type 5128-D inclut un positionneur de combiné Type 4606. Le positionneur de combiné permet de positionner précisément un smartphone sur le Simulateur HATS. La configuration des tests est ainsi plus simple et les données des tests électroacoustiques sont plus fiables.

La géométrie Tête et Torse du Type 5128-D est conforme à ITU-T Rec. P.58, CEI 60318-7 et ANSI S3.36-1985.



Le Type 5128 répond aux exigences des normes ITU-T Rec. P.58, IEC 60318-7 et ANSI S3.36-1985

Le Type 5128 et l'oreille artificielle Type 4620 ont été approuvés par l'UIT-T et sont reconnus conformes aux exigences des normes P.57 (norme relative aux oreilles artificielles) et P.58 (norme relative aux simulateurs Tête et Torse). Ces solutions peuvent désormais être utilisés pour l'homologation de dispositifs de communication, tels que les téléphones mobiles, destinés à être connectés aux réseaux de téléphonie mobile.

L'oreille artificielle Type 4620 repose sur un nouveau concept d'oreille artificielle standard type 4.3 et permet de mesurer avec précision l'impédance de l'oreille humaine jusqu'à 20 kHz.

Autre caractéristique intéressante du simulateur d'oreille type 4.3 : la géométrie intégrale du conduit auditif standard tel que défini et spécifié dans la norme. Cela permet notamment une évaluation plus précise des caractéristiques physiques des produits introduits dans l'oreille, tels que les oreillettes et prothèses auditives.

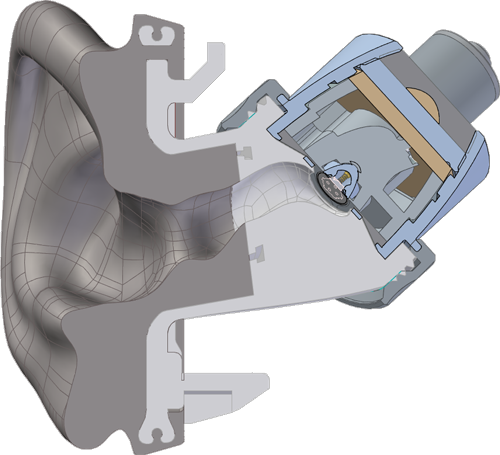

HATS ear opened up

La conception du Type 4620 est une révision complète du précédent modèle type 3.3 de simulateur d'oreille, basée sur des études approfondies impliquant plusieurs sujets humains et la corrélation entre les géométries du conduit auditif et mesures d'impédance acoustique. Le résultat : une modification de la réponse humaine moyenne sur toute la gamme de fréquences, et non uniquement sur les hautes fréquences - supérieure à 8 kHz -auparavant non définie.

Les performances audios telles qu'elles sont perçues par l'oreille humaine sont ainsi évaluées de manière beaucoup plus réaliste.

Toutes les informations concernant la nouvelle norme peuvent être téléchargées depuis le site web de l'UIT-T. Pour consulter la norme relative aux oreilles artificielles (P.57), cliquez ici, et pour consulter la norme relative au système HATS (P.58), cliquez ici.

Type 5128-B

Le Simulateur HATS Tabletop comprend une tête sans torse qui repose sur un trepied. Adapté aux tests de tous les types de casques, le 5128-B peut être utilisé en pose libre sur un bureau, monté sur un trépied ou sur un plateau tournant grâce à un adaptateur de fixation. Le Simulateur Tête et Torse (HATS) Tabletop est configurable et inclut deux oreilles artificielles.

En option, le trepied UA-2180 est un des accessoire compatible avec les Simulateurs Tête et Torse (HATS) haute fréquence Types 5128-C et D.

La géométrie de Tête du Type 5128-B est conforme à ITU-T Rec. P.58, CEI 60318-7 et ANSI S3.36-1985.
