BK CONNECT 8490-E

ANALYSEUR DE VIBRATIONS CORPS

Une solution complète pour mesurer la réponse humaine aux vibrations conformément aux exigences techniques de l'ISO 8041: 2017 et selon l'ISO 5349 et l'ISO 2631.

Demande de devis

Cette Applet BK Connect intègre toutes les caractéristiques et fonctionnalités dont vous avez besoin pour mesurer, enregistrer, analyser et créer vos rapports relatifs aux transmissions des vibrations au corps entier et au système main-bras. Cette application d'analyse des vibrations humaines est parfaitement conforme aux exigences des normes ISO 8041:2017, ISO 5349 relatives aux vibrations transmises à la main et l’ISO 2631 pour l'évaluation de l'exposition des individus aux vibrations globales du corps

Interface utilisateur, enchainement des tâches et classification des données ont été optimisées pour que l’analyse des vibrations main-bras et corps entier soient plus rapides et plus simples. L'applet inclut les configurations prédéfinies dont vous aurez besoin pour effectuer des analyses en parfaite conformité avec les normes.

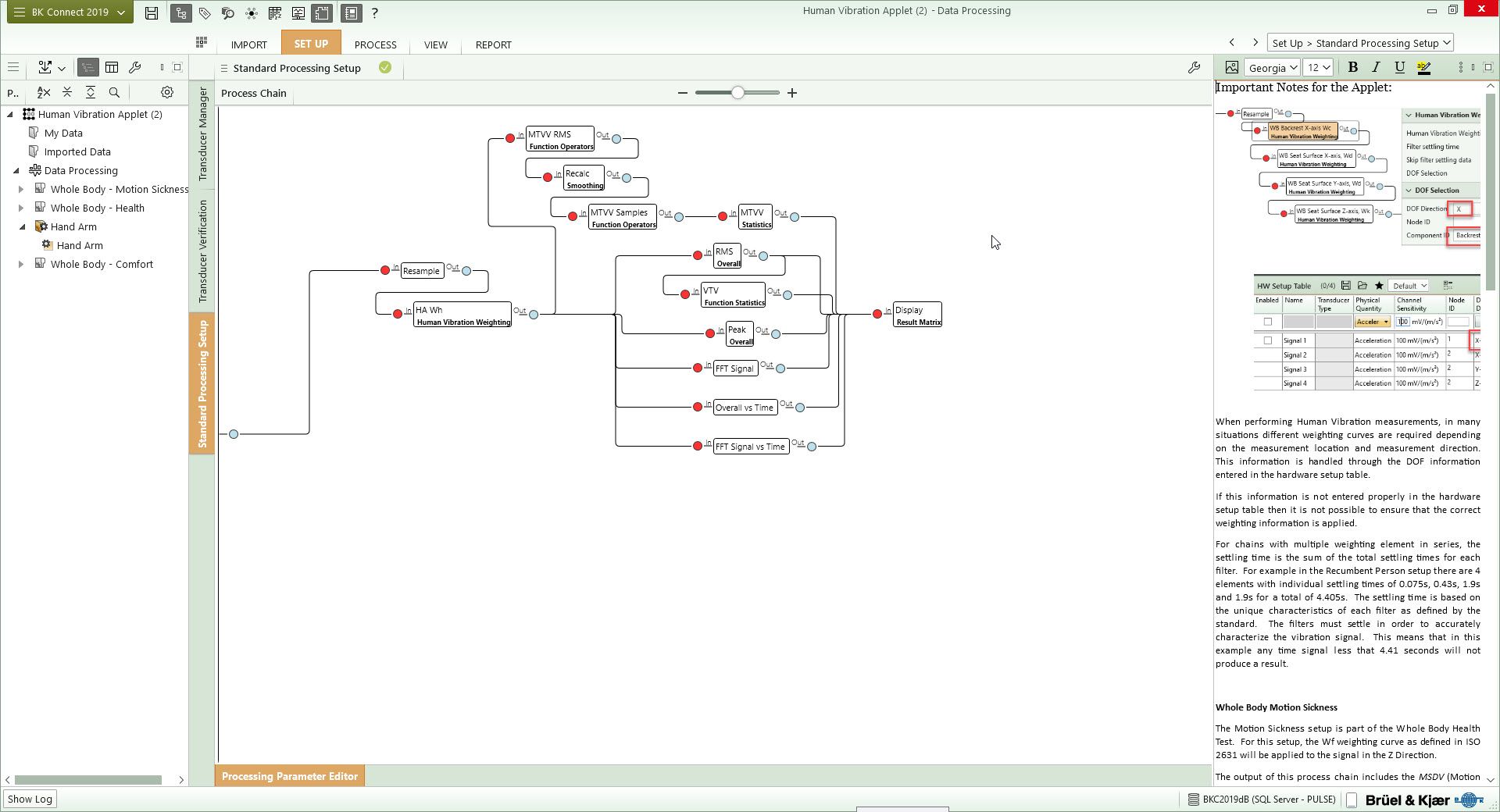

Chaque configuration intègre un ensemble prédéfini d'outils de surveillance temps réel et une chaîne de post-traitement (d'analyse) dédiée. (Le paramétrage des outils de surveillance et les propriétés d'analyse peuvent être modifiés afin de s'adapter à des tests spécifiques). Après avoir sélectionné la configuration, il suffit simplement d'enregistrer les données grâce à un enregistreur intégré aux outils de surveillance.

SCÉNARIOS UTILISATION

  • Analyse des vibrations appliquées à l’homme avec les pondérations suivantes : linéaire, Wb, Wc, Wd, We, Wf, Wh, Wj, Wk, Wm (ISO 2631 et ISO 5349) pour mesurer les vibrations transmises au corps entier et au système main-bras
  • Enregistrement et analyse des données grâce à différentes configurations prédéfinies dédiées à la transmission des vibrations main-bras et corps entier :
    • Troubles articulaires du corps entier
    • Santé du corps entier : surface du siège avec dossier
    • Confort du corps entier : en position assise, debout ou allongée et vibrations des bâtiments.
    • Main-bras

CARACTÉRISTIQUES

Le développement de l’interface et de la structure du logiciel BK Connect ont été pensées selon les profils des différents utilisateurs. Les Applets BK Connect sont orientées sur le profil opérateur et offrent des interfaces simples et faciles à utiliser, pour la réalisation de tâches spécifiques et souvent répétitives, en un simple clic.

CAPACITÉS

  • Traitement par lots de plusieurs séries d'enregistrements temporels conformément à la norme ISO 8041:2005
  • Les calculs incluent la valeur maximale de vibration transitoire (MTVV), la valeur totale de vibration (VTV ; somme vectorielle), la valeur de dose de vibration (VDV), la valeur crête, la valeur efficace, le niveau en fonction du temps, l’analyse en fréquence FFT et l’analyse FFT en fonction temps
  • Rapports intégrés simples et efficaces grâce aux outils Microsoft® PowerPoint® et exportation vers Microsoft® Excel®.

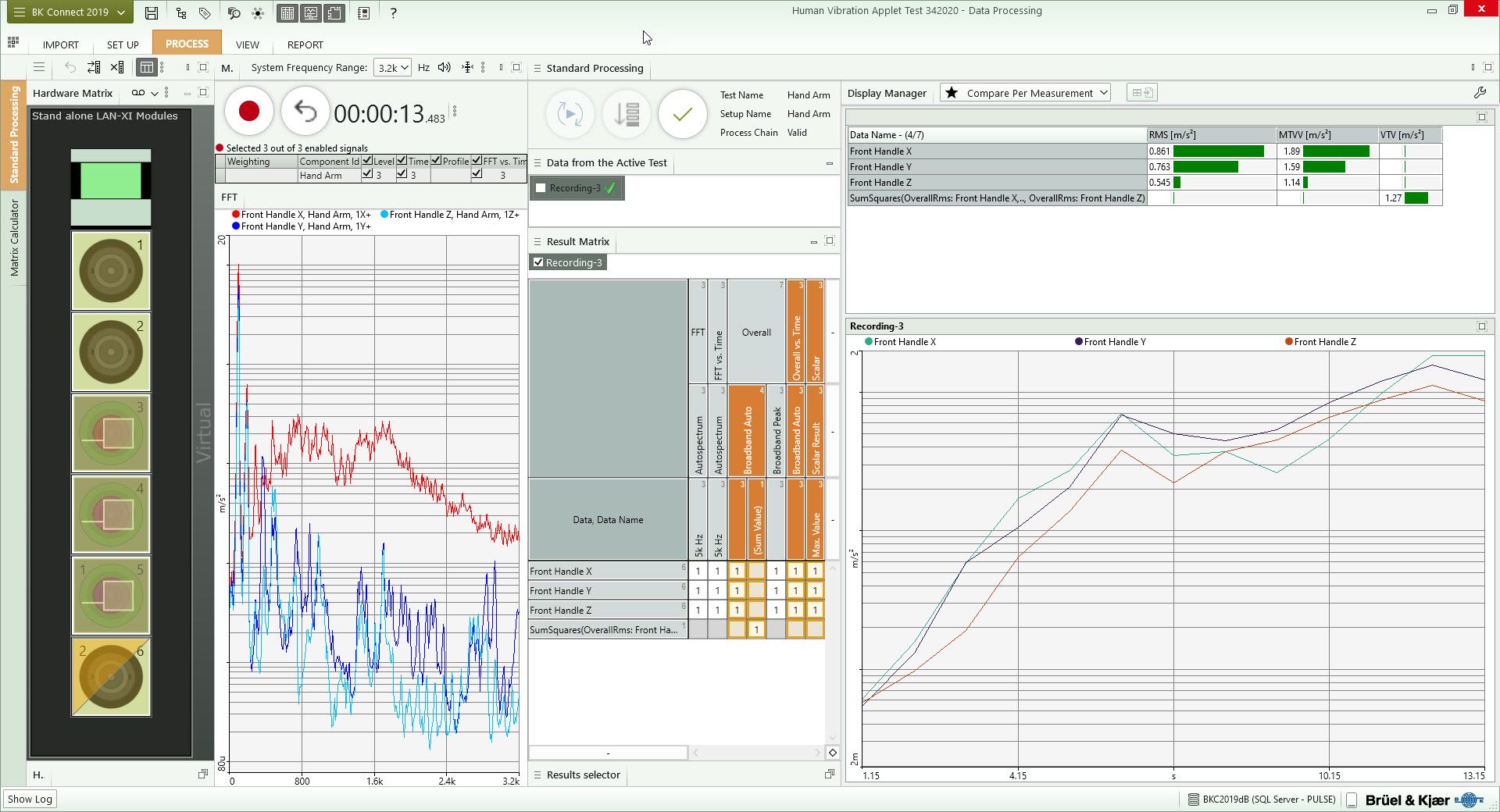

  • Multi-analyse simultanée des données enregistrées

Un pack complet d’outil de surveillance temps réel est disponible avec un enregistreur simple. Étant développé sur la base du logiciel BK Connect et qu’il est possible de partager les données obtenues avec les utilisateurs de la version complète de la plateforme, vous avez accès à tous les attributs de métadonnées standard de BK Connect pour documenter vos mesures et résultats. La matrice de résultats est également disponible afin de vous permettre de vérifier les données du projet actuel ou stockées dans la base de données.

Cette Applet peut être associée à tous les modules de la gamme LAN-XI  (de 4 à 12 voies),  LAN-XI Light Type 3676  ou  LAN-XI Light Type 3677 ,qui inclus une sortie génératrice. Intégrer des modules supplémentaires nécessite une mise à jour pour une licence BK Connect complète.
