Type 8405-B

BK Connect Advanced Frequency option

Enveloppe et démodulation pour l’analyse des vibrations et la détection des défauts sur machines rotatives et/ou à mouvement alternatif, ainsi que sur les filtres IIR avancés

Demande de devis

Cette option BK Connect® permet d'ajouter la corrélation temporelle, démodulation d’amplitude – ou analyse d’enveloppe – et filtre de réponse impulsionnelle infinie (RII) à BK Connect Data Processing Type 8403 pour l’analyse des vibrations sur machine. L’objectif est d’identifier des changements dans le modèle vibratoire ou des chocs causés par des défauts, de type dégradations sur les éléments rotatifs ou alternatifs. Logiciel d’analyse de signaux temporels depuis les capteurs via le matériel d’acquisition de données.

UTILISATION

  • Détection de défauts des éléments à roulement, de type identification des défauts et fissures des voies de roulement intérieur et extérieur
  • Détection de défaut dans les boîtes de vitesses, de type engrenages fissurés ou cassés
  • Dans le cycle de fonctionnement d’une machine, identification de l’apparition d’événements, de type ouvertures et les fermetures de soupapes, ou combustion
  • Identification des pales de turbines détériorées ou déformées et, pour les moteurs asynchrones, détection de barres de rotors cassées ou fissurées

FONCTIONNALITÉS

  • Identification de fissures dans les voies de roulement intérieur et extérieur, ou rouleaux cylindriques
  • Détermination de la modulation impulsive
  • Détection de la représentation spectrale et temporelle du signal de modulation
  • Netteté du signal de sortie
  • Identification des anomalies – cas isolé ou répétition d’une anomalie

Les petits défauts qui affectent une machine sont généralement inaudibles, lorsqu’ils sont perceptibles il est souvent trop tard et les niveaux de vibration excessifs et/ou critiques sont déjà atteints. Ces anomalies sont difficiles à détecter, car le niveau de vibration est modulé par la vitesse du composant de la machine.

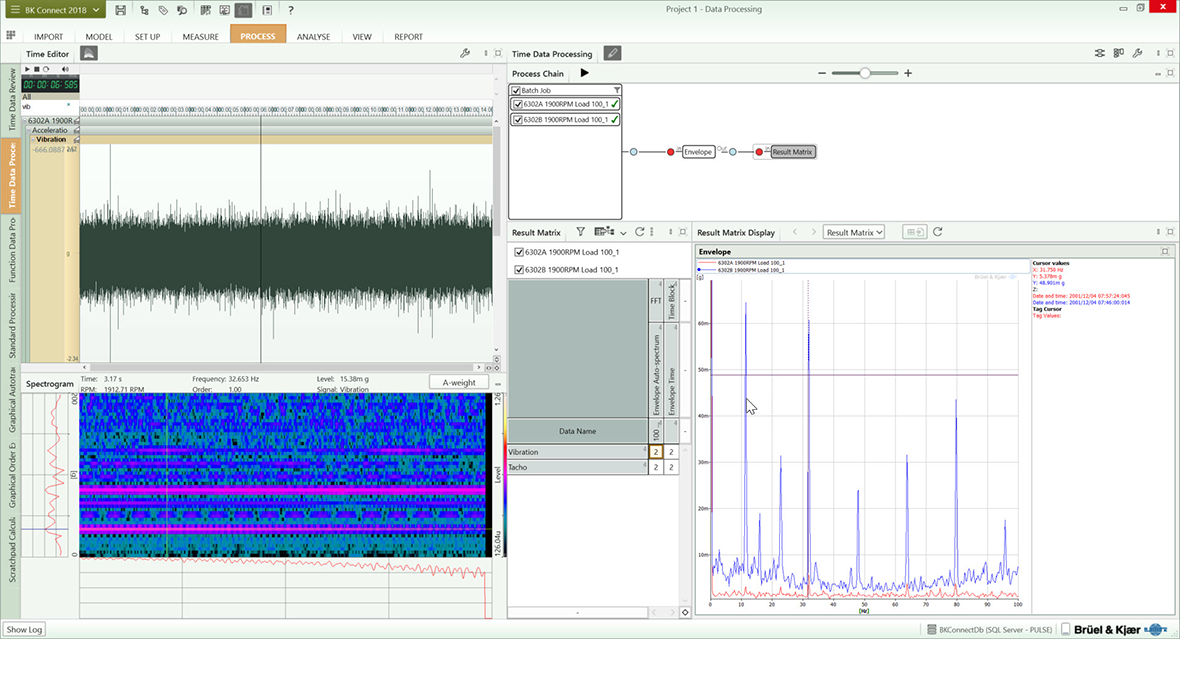

Analyse d’enveloppe et de démodulation
L'analyse de l’enveloppe et de la démodulation peut être utile lorsque les défauts ont un effet de modulation d’amplitude sur les fréquences caractéristiques des machines de type boîtes de vitesses, pales de turbine, moteurs à combustion ou machines à mouvement alternatif.

La détection d’enveloppe ou la démodulation d’amplitude est une technique d’extraction du signal de modulation depuis le signal modulé en amplitude. Le résultat est l’historique temporel du signal de modulation. Ce signal peut être étudié et interprété tel qu’il est représenté dans le domaine temporel, ou peut être soumis à une analyse fréquentielle ultérieure. L’analyse d’enveloppe est le spectre de fréquence FFT (Transformée de Fourier Rapide) du signal de modulation.

Corrélation temporelle
La corrélation temporelle peut être utilisée lorsque le son emprunte des voies différentes et que les anomalies doivent être identifiées comme des occurrences uniques ou lors d’enregistrements différés et répétés d’une seule anomalie originale.

Filtre IIR
Un IIR est un filtre qui fournit un contrôle plus détaillé qu’un filtre à réponse impulsionnelle finie (FIR), lorsque vous avez besoin d’un signal plus clair que celui fourni par un FIR.

CARACTÉRISTIQUES

  • Chaîne de traitement des analyses : graphiques, glisser/déposer
    Toutes les analyses BK Connect sont basées sur un concept de chaîne de traitement graphique permettant de paramétrer le processus d’analyse post-enregistrement. Sont inclus les éléments spécifiques de filtrage, d’analyse spectrale, d’affichage et d’archivage des résultats. Chaque élément peut être configuré individuellement. Les chaînes peuvent être exportées vers un fichier et envoyées par e-mail afin d’être reproduites comme processus normalisé prédéfini.
  • Traitement automatisé
    Afin d’optimiser la productivité, BK Connect permet le traitement d’analyses par lots - parallèles ou séquencées - de multiples ensembles de données importées. Les données temporelles peuvent également être importées automatiquement depuis un disque réseau. Une option vous permet également la génération de rapports automatiques.

FONCTIONNALITÉS SUPPLÉMENTAIRES

Cette option permet également l’enregistrement intégré avec BK Connect Time Data Recorder Type 8402 et BK Connect Hardware Setup Type 8401.
