Type 8405-F
BK Connect Oder Tracking
Pour le traitement avancé de l’analyse d’ordre - liant les signaux de bruit et vibrations aux éléments rotatifs de machines tournantes ou à mouvement alternatif
Demande de devisCette option de BK Connect® permet d’effectuer une analyse d’ordre des signaux, en détectant les modèles acoustiques et vibratoires inhérents aux instabilités et déséquilibres des machines tournantes ou à mouvement alternatif. En reliant les données acoustiques et vibratoires aux rotations des éléments mobiles, ce logiciel permet à l’opérateur d’améliorer sa capacité à identifier les sources.
FONCTIONNALITÉS AVANCÉES
Cette option permet le traitement avancé et le rééchantillonnage synchrone. Cet outil de calcul, associé au Type 8405-E pour l’analyse d’ordre basée sur les spectres, est recommandé pour les analyses de haute précision des montées en régime rapides et ordres élevés.
UTILISATION
- Analyse de grande précision et sans déperdition, d’un nombre élevé d’ordres et des régimes à variations rapides, des machines tournantes de type boîtes de vitesses, groupes motopropulseurs, turbines et moteurs d’avion
- Analyse les causes à l’origine des problèmes de qualité acoustique des prototypes
- Différentiations rotationnelles et structurelles des bruits et vibrations pour la localisation des sources sonores des produits
- Détermination de la vitesse critique et de la résonance lors de montées en régime rapides (montées-descentes)
- Essais NVH de type analyse comparative
Pour l’analyse d’ordres et variations rapides de régime, lorsque les intervalles T/MIN sont larges et que les ordres nettement séparés, un suivi est nécessaire : en liant les signaux vibratoires à une référence T/MIN. Le logiciel supporte l’utilisation d’un tachymètre de référence afin de comparer les données acoustiques et vibratoires. L’outil « Autotracker » permet également d’extraire les rotations directement depuis des signaux vibratoires mesurés. Les données temporelles sont rééchantillonnées en fonction de la valeur instantanée des T/MIN d’un signal tachymètrique donné.
FONCTIONNALITÉS
Cette option offre le rééchantillonnage synchrone, permettant :
- Traitement automatisé de l’enregistrement de données temporelles
- Traitement par lots d’enregistrements multiples
- Ordres de spectres en fonction des T/MIN
- Outil d’extraction de graphiques
- Correction interruption/perturbation des signaux tachymétriques
- Réparation de tachymètre
- L’outil « Autotracker » permet d’obtenir une serie d’impulsions depuis un profil de vitesse
CARACTÉRISTIQUES
- Chaîne de traitement des analyses : graphiques, glisser/déposer

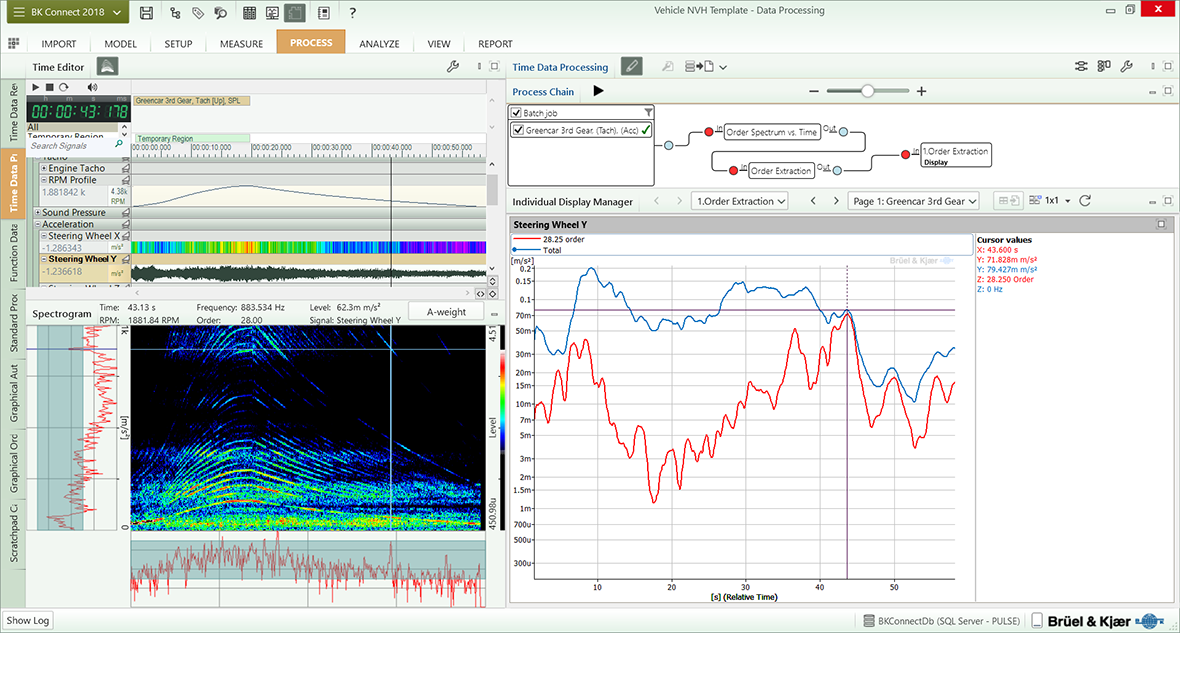

Toutes les analyses BK Connect sont basées sur un concept de chaîne de traitement graphique permettant de paramétrer le processus d’analyse post-enregistrement. Sont inclus les éléments spécifiques de filtrage, d’analyse spectrale, d’affichage et d’archivage des résultats. Chaque élément peut être configuré individuellement. Les chaînes peuvent être exportées vers un fichier et envoyées par e-mail afin d’être reproduites comme processus normalisé prédéfini. - Traitement automatisé
Afin d’optimiser la productivité, BK Connect permet le traitement d’analyses par lots - parallèles ou séquencées - de multiples ensembles de données importées. Les données temporelles peuvent également être importées automatiquement depuis un disque réseau. Une option vous permet également la génération de rapports automatiques.
