Piezoelectric CCLD accelerometer, TEDS, 1mV/g, side connector, no slot, excl. cable.

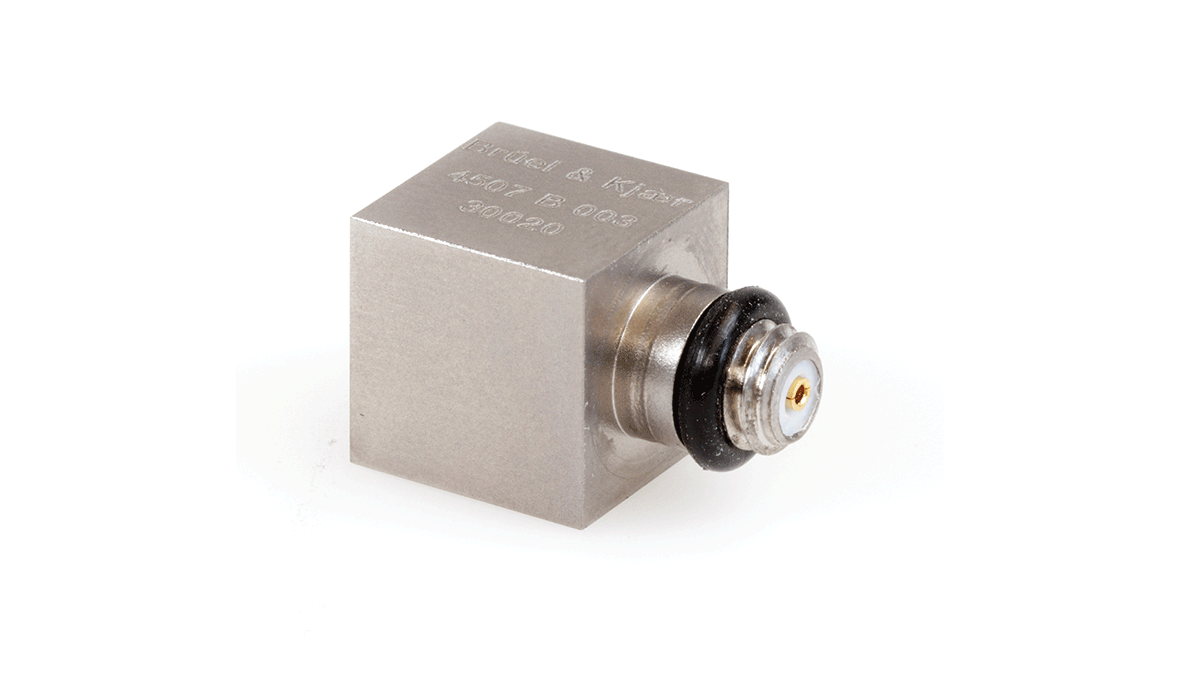

TYPE 4507-B-003
Accéléromètre piézoélectrique CCLD, TEDS, 1mV / g, connecteur latéral, sans fente, excl. câble.
Conçu pour les mesures en analyse modale.
Demande de devisLes accéléromètres miniatures CCLD Types 4507 et 4508 sont spécifiquement conçus pour résister aux conditions extrêmes de l'industrie automobile. Combinant sensibilité élevée, faible masse légère et dimensions réduites, ils sont parfaitement adaptés aux mesures modales tels que réalisées sur les carrosserie automobile et moteurs, ou à l'analyse modale des avions, des trains et des satellites
UTILISATION DES SCÉNARIOS
- Mesures d'analyse structurelle
- Mesures d'analyse modale multivoies
- Mesures modales pour carrosseries automobiles et moteurs
Les deux modèles se distinguent principalement par le positionnement du connecteur coaxial - situé sur la partie supérieure perpendiculaire à l'axe principal pour le Type 4508 (connecteur supérieur), et sur la partie latérale parallèlement à l'axe principal pour le Type 4507 (connecteur latéral).
- Freq. range
- 0.3 – 6000 Hz
- Temperature
- -54 – 121 ℃
- Weight
- 4.9 gram
- Sensitivity
- 10 mV/ms^-2
- Residual Noise Level in Spec Freq Range (rms) ±
- 350 µg
- Maximum Operational Level (peak)
- 70 g
- Connector
- 10-32 UNF
- Mounting
- Adhesive
- Accessory Included
- OptionalAO 1419
- Clip/Stud/Screw included
- Clip
- Output
- CCLD
- Unigain
- No
- Triaxial
- No
- TEDS
- Yes
- Applications
- Modal, Vibration Test
- Unit
- mV
- Resonance frequency
- 18 kHz
- Maximum Shock Level (± peak)
- 5000 g
