Tipo 4250
Sorgenti di velocità acustica a banda larga
Sorgenti di velocità acustica pronte all’uso che incorporano uno
speciale design a due microfoni per misurazioni precise in loco della velocità acustica in tempo reale. Adatte per una serie di ambienti acustici, da condizioni di spazio limitato in prossimità di pneumatici o componenti del motore a condizioni all’aria aperta a una certa distanza da una superficie riflettente
Le sorgenti di velocità acustica (Volume Velocity Sources, VVS) vengono usate come “agitatori acustici” per misurare le funzioni di risposta alla frequenza acustica e la velocità acustica della pressione sonora per unità, generalmente in collegamento con analisi del contributo delle sorgenti sonore. Le sorgenti di velocità acustica HBK impiegano uno speciale sensore a due microfoni per misurare con precisione la velocità acustica in tempo reale.

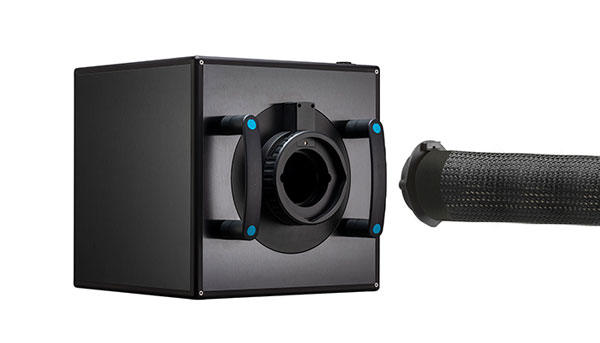

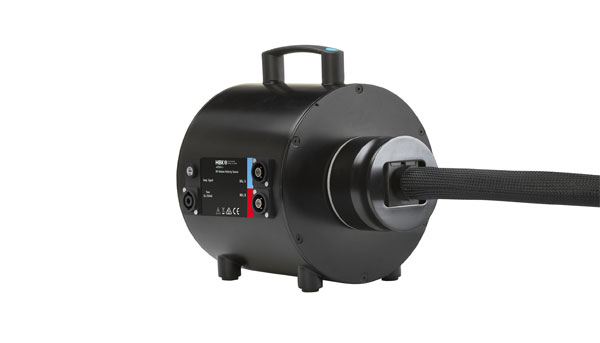

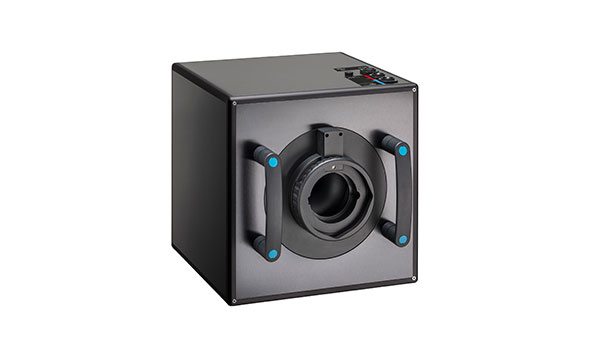

Le sorgenti di velocità acustica a banda larga 4250 di HBK coprono l’intero intervallo di frequenza acustica con due potenti unità per aumentare al massimo il rapporto segnale-rumore in condizioni reali e tre sensori che forniscono velocità acustica calibrata negli intervalli di frequenza basso, medio
e alto.
Le unità sono progettate per gestire situazioni di misurazione reali con elevata perdita di trasmissione o rumori di sottofondo che non possono essere ridotti, come per esempio all’aria aperta.
La protezione dal sovraccarico integrata garantisce solide prestazioni.
Quando si utilizza con il software BK Connect®, la velocità acustica viene monitorata e misurata in tempo reale. Le funzioni di risposta alla frequenza vibro-acustica (forza della pressione sonora per unità) possono essere misurate tramite il metodo reciproco e l’accelerazione unitaria in rapporto al volume.
CAPACITÀ
- Radiazione acustica omnidirezionale a banda larga per la valutazione dei fenomeni generati dall’aria e dalle strutture
- Misurazione in loco precisa della velocità acustica in uscita tramite una coppia di microfoni da ¼ pollice a bassa rumorosità
- Il design con doppio microfono riduce al minimo gli effetti di campo vicino dell’oggetto del test, per una precisione ottimale della misurazione
- Uscita a elevata potenza per la misurazione su veicoli con elevata perdita di trasmissione o quando le condizioni di rumore di sottofondo non sono ottimali

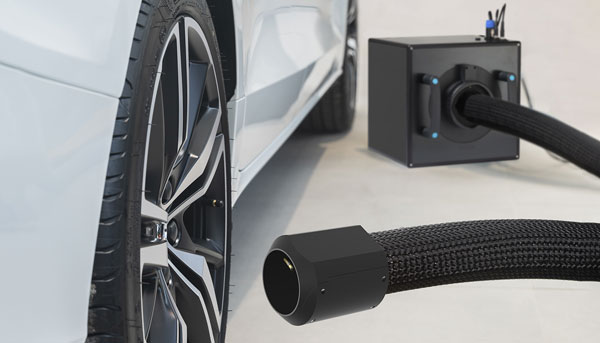

- Misurazione delle funzioni di risposta alla frequenza nei sistemi sorgente dei veicoli (vano motore, pneumatici, ecc.) con l’uso di un tubo da 3 metri a basse emissioni

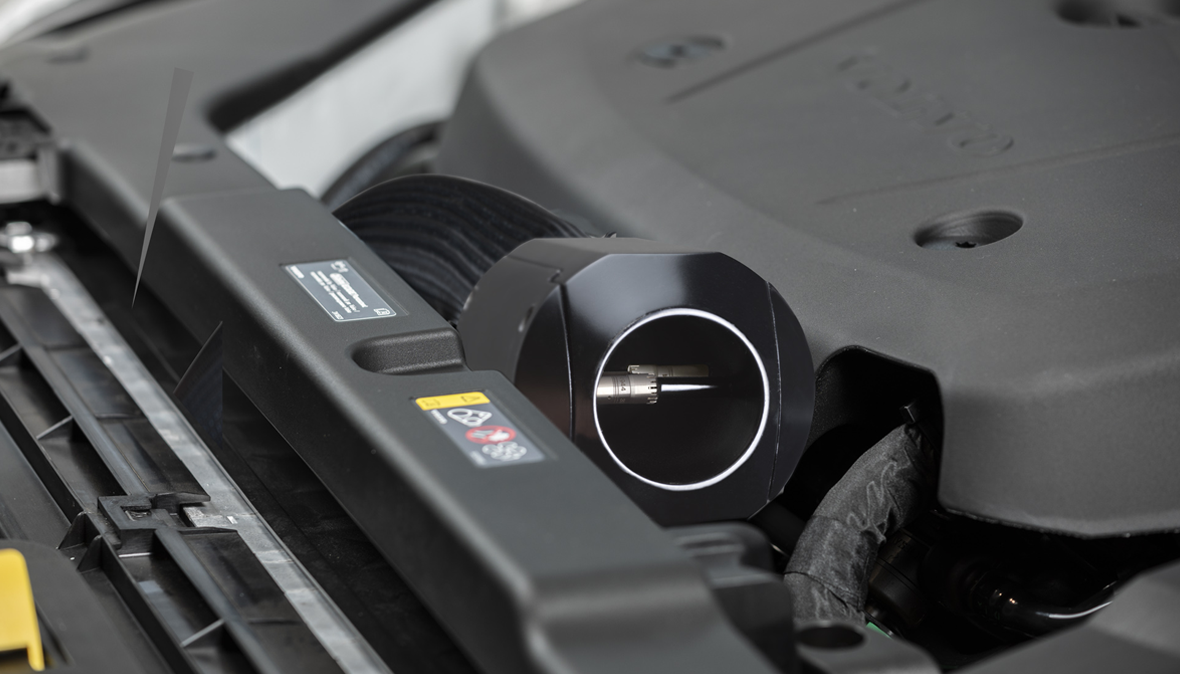

- Sistema di accoppiamento a sgancio rapido per scambiare i sensori o i gruppi tubo-sonda sull’unità
- Microfoni con CCLD e TEDS per una configurazione rapida
- Circuito di protezione di sovraccarico integrato
- Utilizzabile con il software BK Connect per misurazioni della velocità acustica in tempo reale.
- Usare misurazioni VVS Tipo 8442 per misurazioni della risposta alla frequenza relative al modello di test del rumore di transito SPC
- Usare elaborazione dei dati Tipo 8403 per misurazioni NVH generiche
