Breitband-Volumenschallquellen

Volumenschallquellen (VVS) werden als „akustische Shaker“ zur Messung akustischer Frequenzgangfunktionen eingesetzt – Schalldruck pro Einheitsschallfluss – typischerweise in Verbindung mit der SPC-Analyse (Noise Source Contribution). Die HBK-Volumenschallquellen bestehen aus zwei einander gegenüber angeordneten Mikrofonen in einem definierten Volumen zur genauen Messung des Schallflusses direkt in Echtzeit.

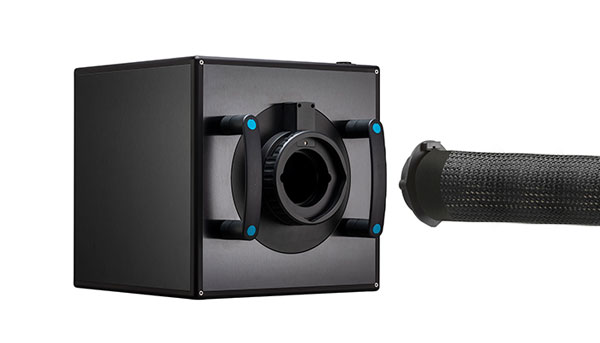

Die Breitband-Volumenschallquellen 4250 von HBK decken den gesamten akustischen Frequenzbereich ab, mit zwei leistungsstarken Treibern zur Maximierung des Signal-Rausch-Verhältnisses unter realen Bedingungen und drei Sondenmikrofonen, die in niedrigen, mittleren
und hohen Frequenzbereichen kalibrierten Schallfluss liefern.

Die Treibereinheiten sind für reale Messszenarien mit hohen Übertragungsverlusten oder Hintergrundgeräuschen ausgelegt, die nicht reduziert werden können, z. B. im Freien.
Ein integrierter Übersteuerungsschutz sorgt für robuste Leistung.

Zusammen mit der Software BK Connect® wird der Schallfluss in Echtzeit überwacht und gemessen. Die vibro-akustischen Frequenzgangfunktionen – Schalldruck pro Einheitskraft – können mit dem Reziprozitätsverfahren und Beschleunigung pro Einheitsvolumenbeschleunigung gemessen werden.



FUNKTIONEN

• Omnidirektionale Breitband-Schallabstrahlung zur Beurteilung von sowohl durch Luft- als auch durch Körperschall verursachten Phänomenen
• Genaue In-situ-Messung des Ausgangsschallflusses mit einem Paar rauscharmer ¼-Zoll-Mikrofone
• Design mit zwei Mikrofonen zur Minimierung von Nahfeldeffekten des Testobjekts zur Sicherstellung optimaler Messgenauigkeit
• Hohe Ausgangsleistung für Messungen an Fahrzeugen mit hohem Übertragungsverlust oder bei suboptimalen Hintergrundgeräuschen
• Messung der Frequenzgangfunktionen an Fahrzeugquellsystemen (Motorraum, Reifen usw.) mit Verwendung eines emissionsarmen 3-Meter-Schlauchs
• Schnellkupplungssystem zum Schalten von Sonden oder Schlauch-Sonden-Baugruppen am Treiber
• Mikrofone mit CCLD und TEDS für eine schnelle Einrichtung
• Eingebauter Schaltkreis für Übersteuerungsschutz
• Kann mit der Software BK Connect für Schallflussmessungen in Echtzeit eingesetzt werden:
  • Einsatz von Volumenschallquellen vom Typ 8442 für auf ein Pass-by-SPC-Analysemodell bezogene Frequenzgangmessungen
  • Einsatz des Datenverarbeitungssystems Typ 8403 für allgemeine NVH-Messungen
