BK Connect Operating Deflection Shape

이 BK Connect 소프트웨어는 시간, 스펙트럼, 런-업/다운 ODS에 대한 분석을 수행합니다. 주어진 작동 조건 하에서 구조물의 진동 패턴, 즉 구조물의 동적 특성이 힘 함수에 어떻게 응답하는지 결정합니다. 진동 패턴은 구조물의 애니메이션 형상 모델로 표시될 수 있으며, 형상 표에서 변위, 속도, 가속도로 나열됩니다.

사용 가능한 ODS 타입

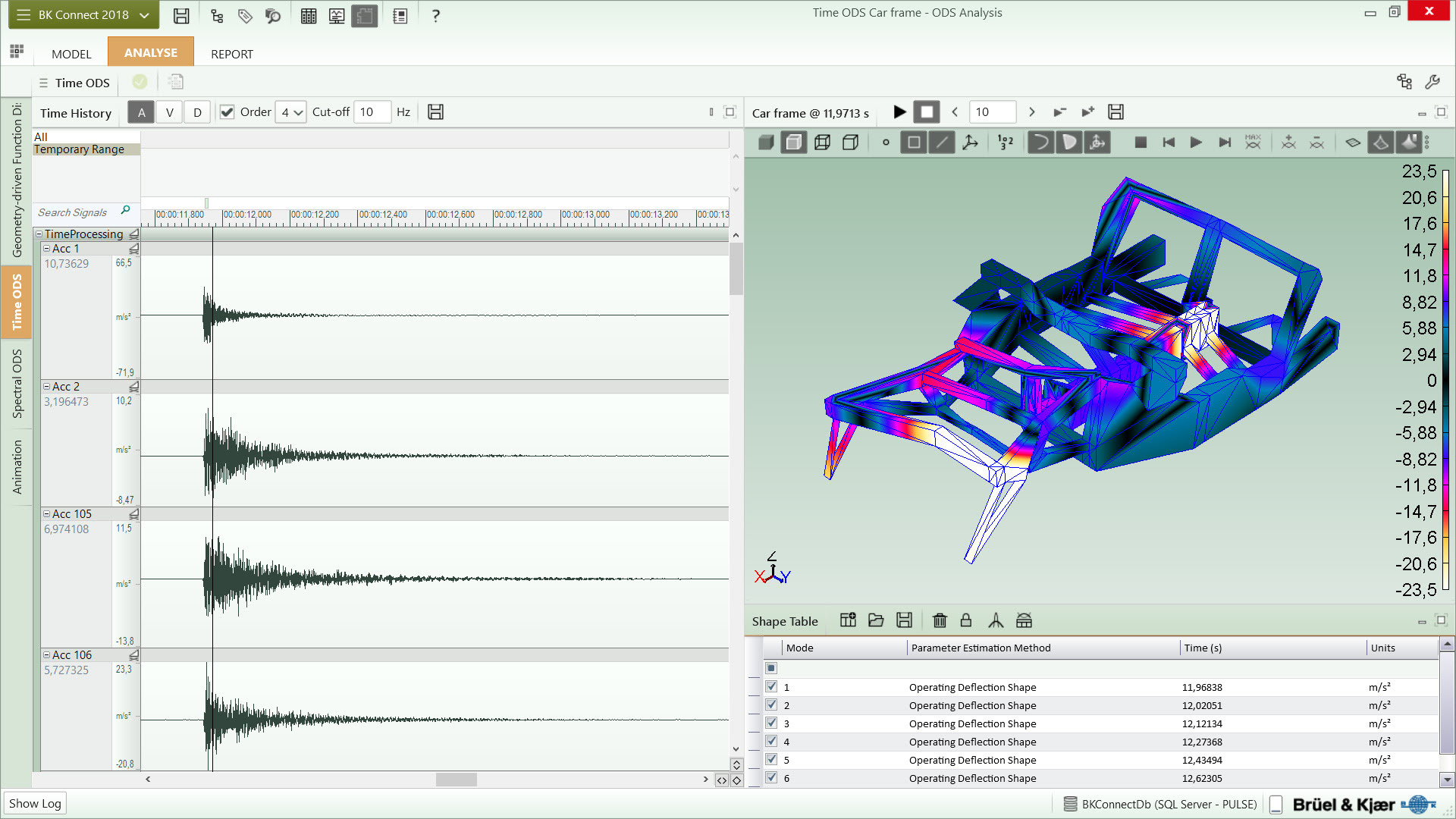

• 시간 ODS – 분석된 진동수 범위에 대한 진동 패턴이 시간 함수로 결정되는 경우 분석된 진동수 범위의 모든 주파수를 포함하며 전체 진동 패턴을 제공합니다.

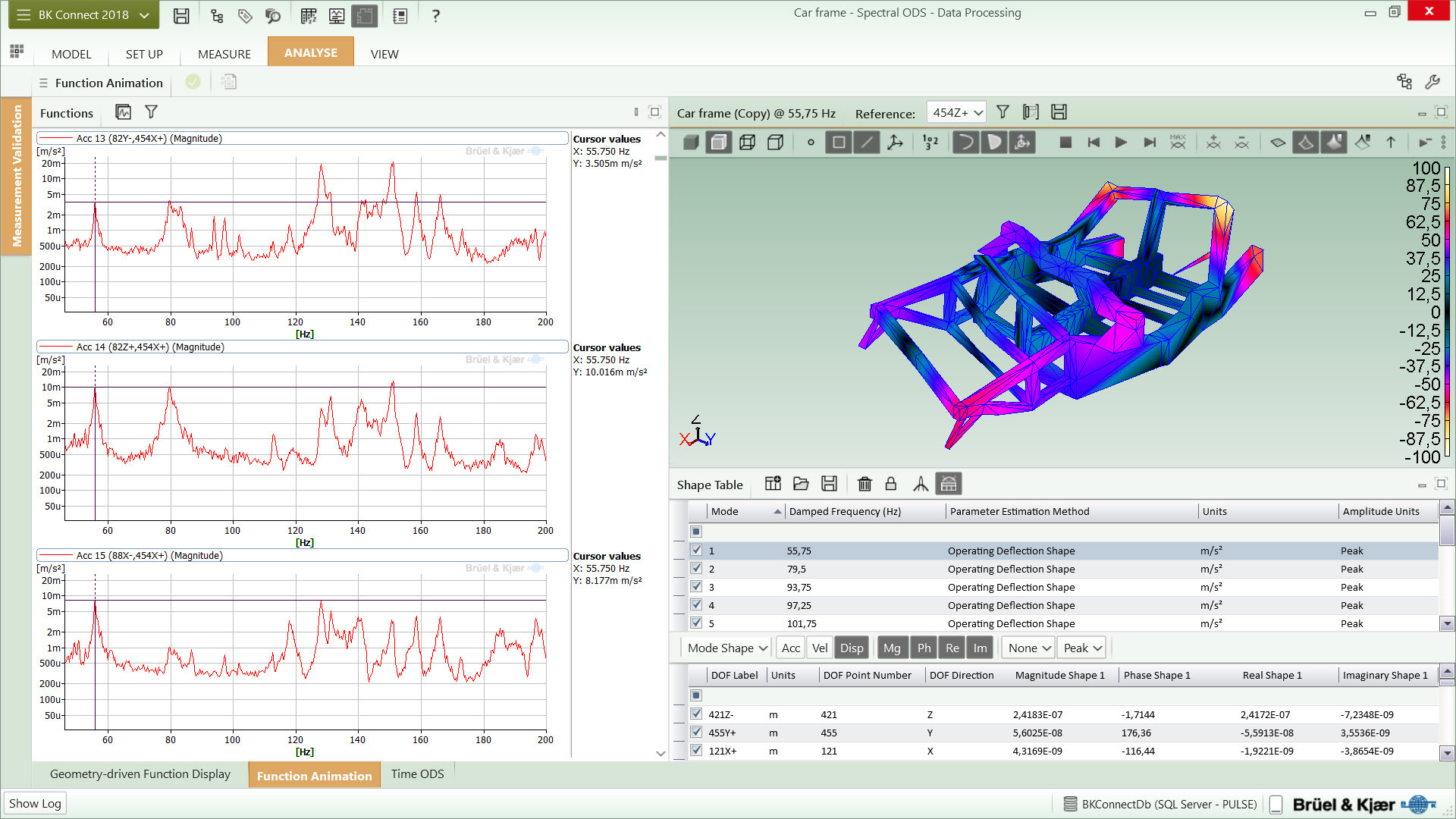

• 스펙트럼 ODS – 진동 패턴이 특정 진동수 또는 차수 성분에 대해 결정되는 경우 이산 진동수(고정 신호) 또는 차수 성분(약간 변화하는 속도)의 ODS

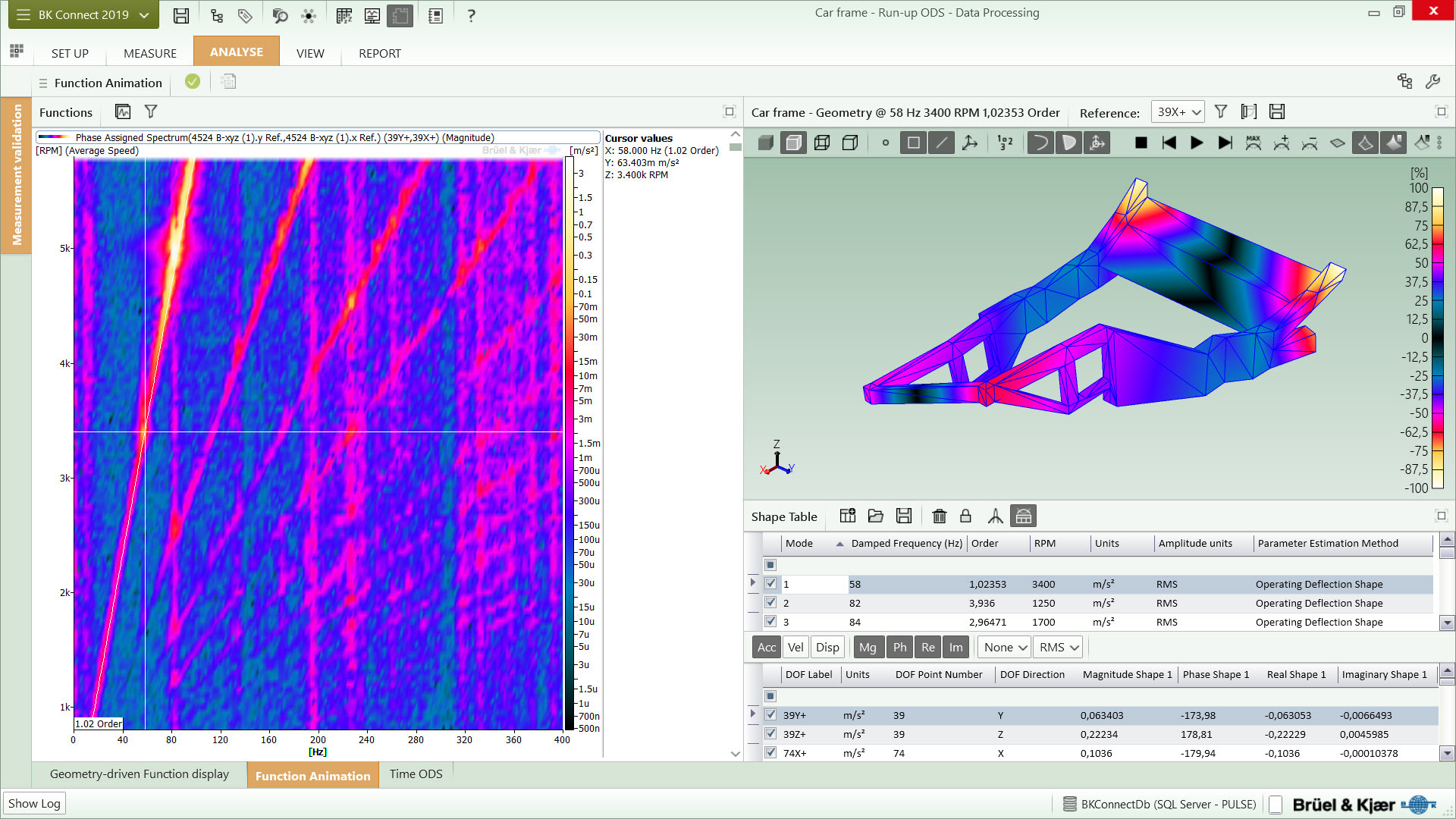

• 런-업/다운 ODS – 회전 속도의 함수로서 특정 주파수 또는 차수 성분에 대해 진동 패턴이 결정되는 경우 : 주파수 또는 차수 성분의 ODS 대 회전 속도

사용 시나리오

• 내부에서 힘이 생성되는 회전 기계와 장비 분석
• 작동 조건이 변하기 때문에 고정되거나 약간 변화하는 속도로 작동하는 기계 분석
• 회전 및 고정 부품과 관련된 기계 소음과 진동 거동 분석
• 도어 슬램, 폭발, 발사, 충돌, 낙하 충격과 같은 과도 현상 분석
• 엔진 런-업/다운과 같은 비선형 시스템과 진동수 변형 분석
• 해양구조물에 대한 파도, 건물에 대한 풍하중, 교량에 대한 교통 하중 영향과 같이 주변 힘이 가해지는 토목공학 구조물 테스트

기능

• 시간, 스펙트럼, 런-업/다운 ODS 분석

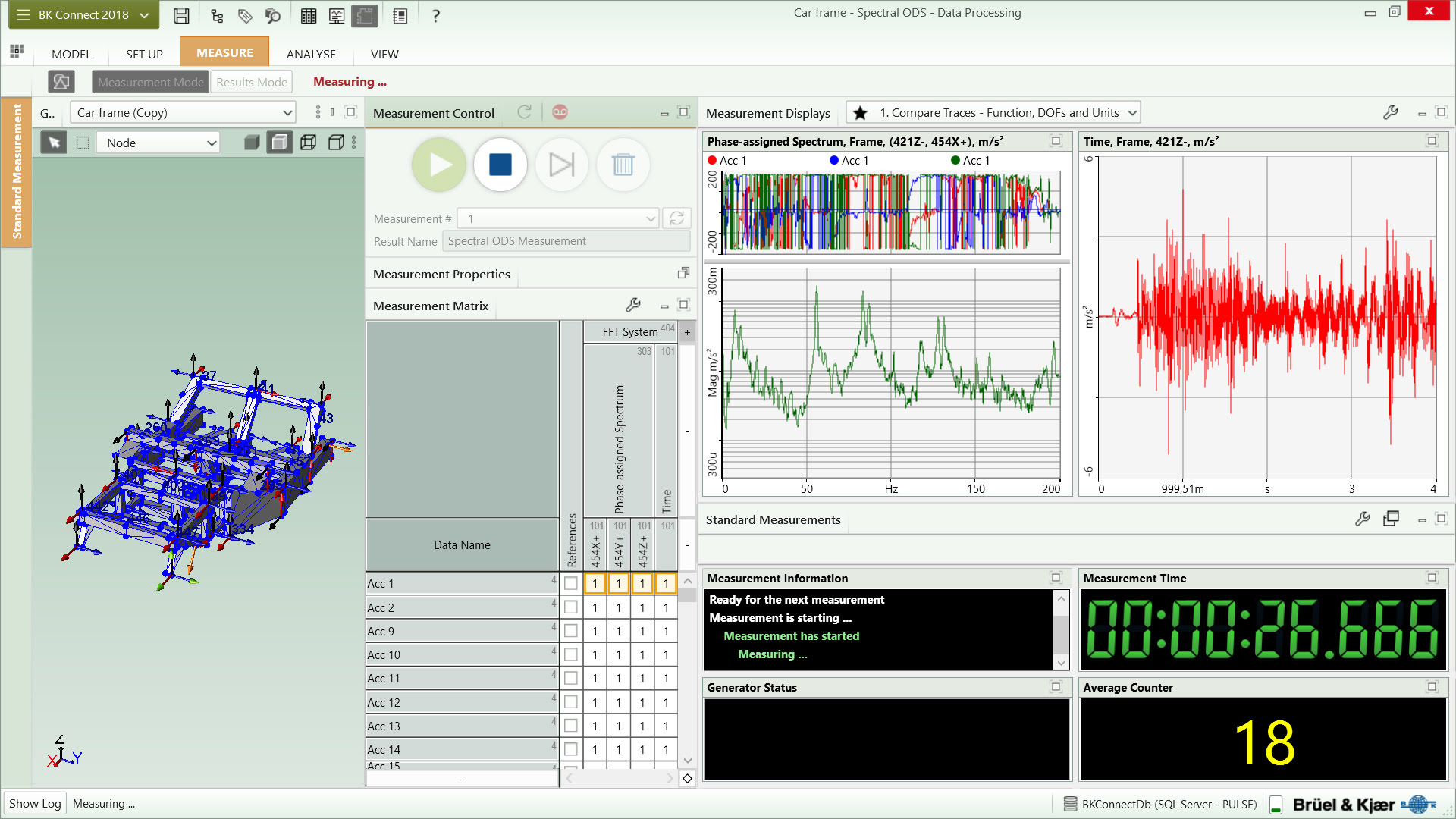

• 형상 유도 측정 및 분석
• 가속도, 변위, 속도 간 변환
• 피크, 피크-피크 또는 rms의 결과
• 개별 DOF에서 ODS 값을 갖는 형상 표
• SI 및 야드파운드법 지원
• 애니메이션 중 시간 샘플을 건너 띄는 축약 계수
• 저주파 효과를 제거하는 고역 통합 필터

요구사항

• BK Connect Data Viewer Type 8400
• BK Connect Hardware Setup Type 8401
• BK Connect Data Processing Type 8403 – 형상 유도 측정용

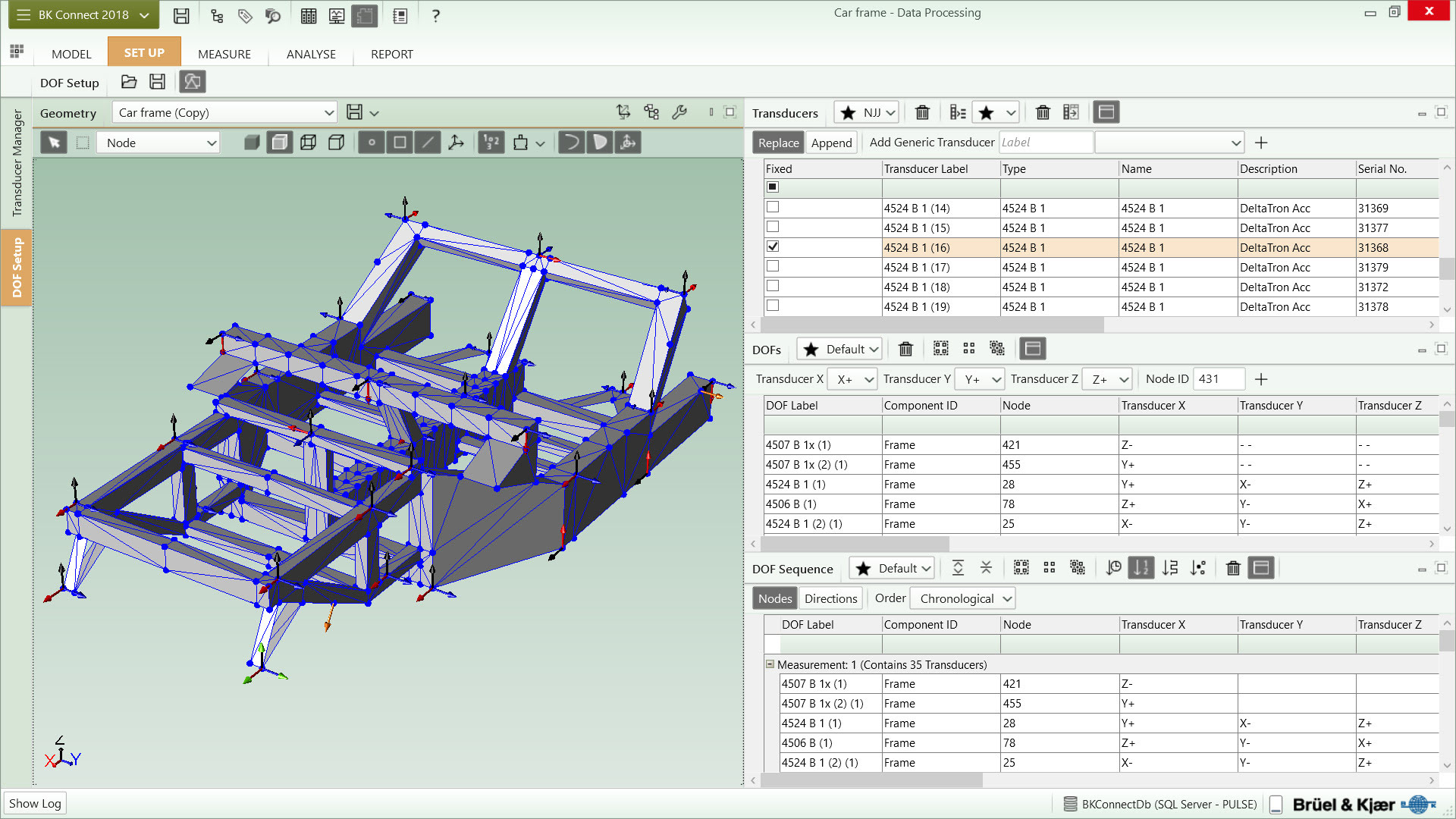

• BK Connect Geometry Type 8410
• BK Connect Time ODS Option Type 8410-B – 시간 ODS 분석용
