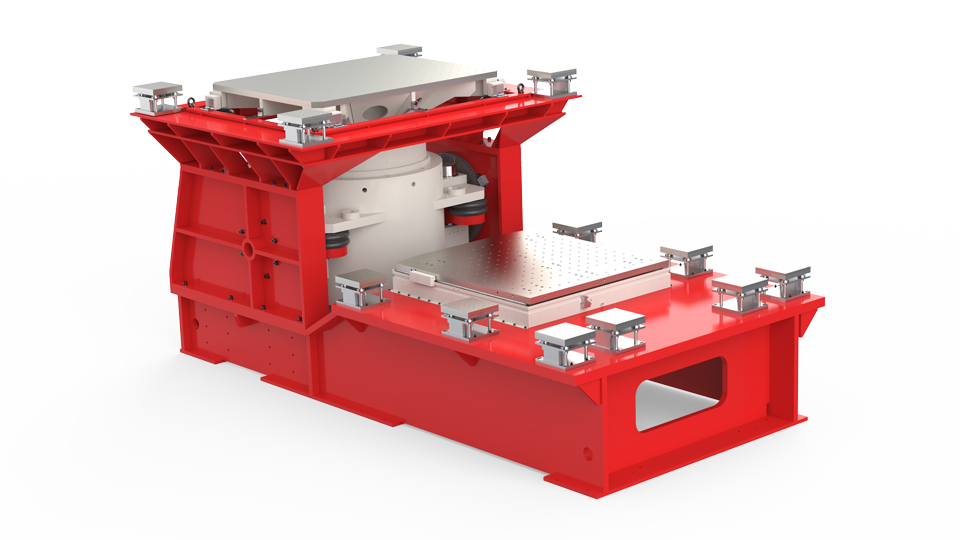

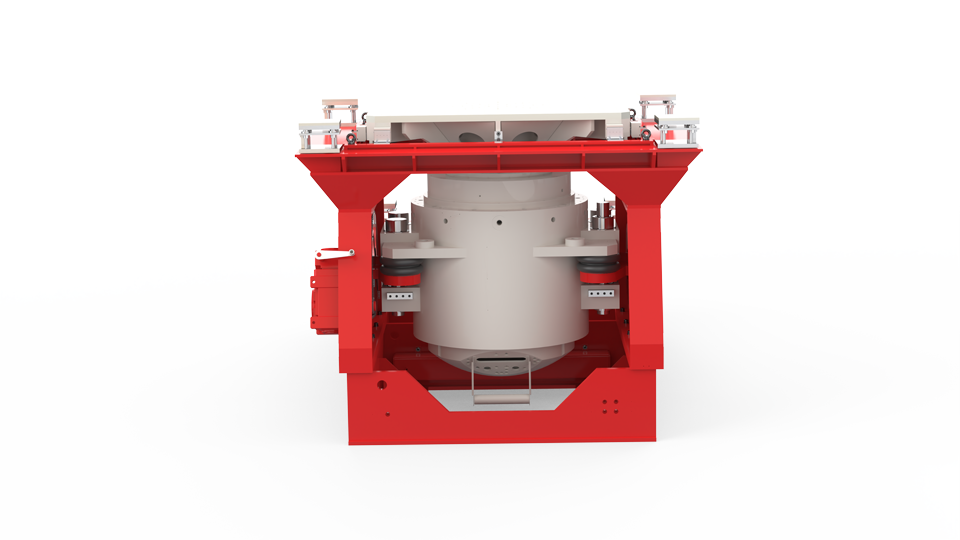

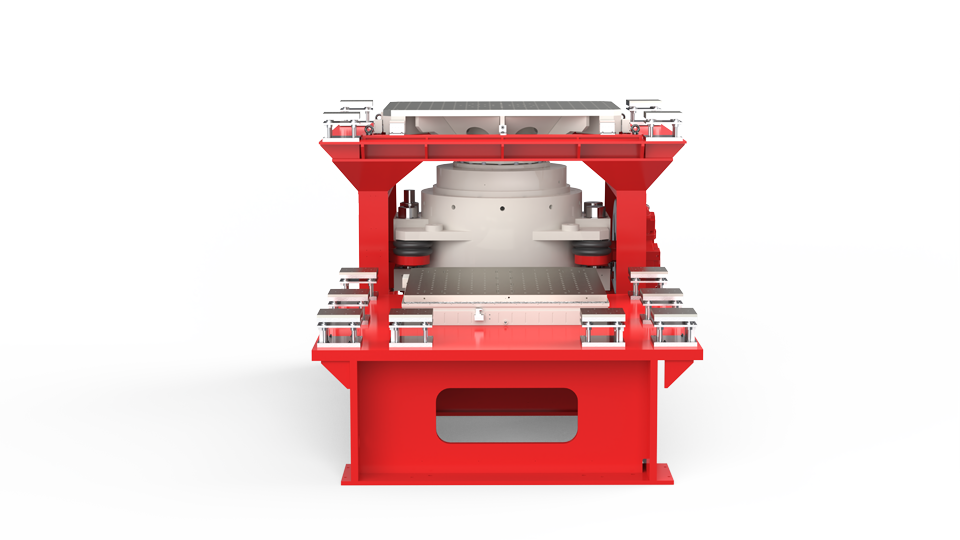

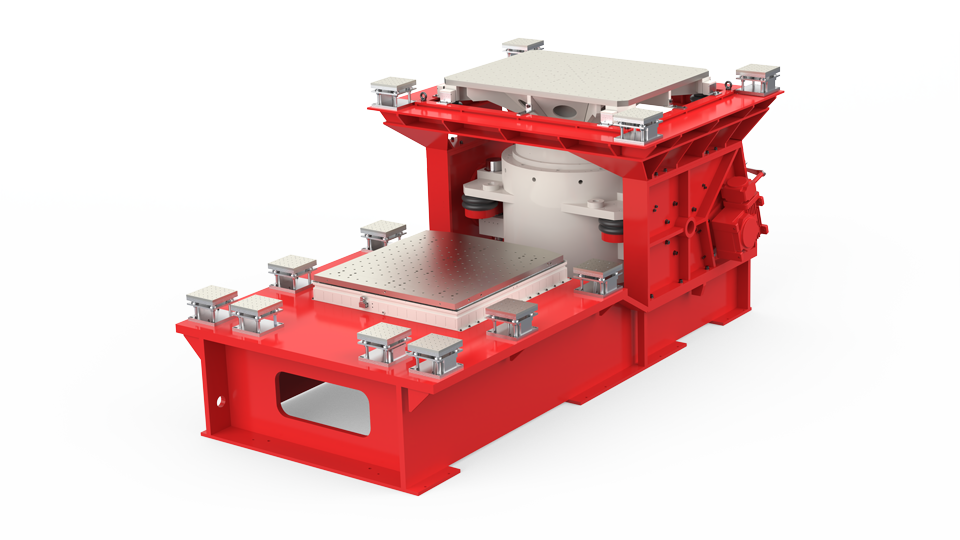

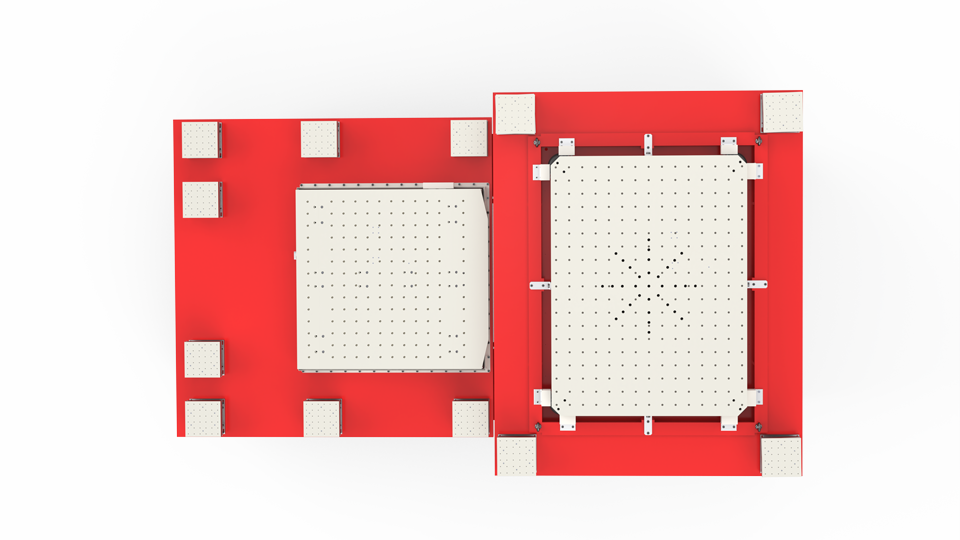

LDS V9940

EV 테스트용 수냉식 고출력 LDS Shaker

최대 5000kg (11,000 lb)의 초대형 탑재하중에 대한 진동 및 기계적 충격 시험에 사용되며, 사인포스 등급이 300kN인 수냉식 전기 역학적 Shaker입니다 (예: 전기 및 하이브리드 자동차의 배터리, 전자 축 및 전자 드라이브 트레인 프로토 타입 개발 중)

견적 요청하기

이 안정적이고 입증된 Shaker 플랫폼은 전기 자동차(EV) 배터리 모듈 및 팩, e-액슬 및 e-드라이브 트레인의 진동 및 충격 테스트에 이상적입니다.

LDS V9940은 고가속도 충격 테스트뿐만 아니라 sinusoidal, random, transient excitations를 사용한 테스트에도 적합합니다. 높은 하프 사인 쇼크 포스를 제공하는 수냉식 Shaker는 가장 까다로운 페이로드를 테스트할 수 있습니다.

이 설계에는 움직이는 질량을 최소화하기 위해 혁신적인 받침대 어셈블리를 사용하는 최적화된 테이블 디자인이 포함되어 있어 성능이 크게 향상됩니다.

제품 활용

  • UN 38.3, ECE R100 및 ISO 12405와 같은 국제 표준에 대한 충격 테스트
  • 설계 약점을 선별하기 위한 삼축 진동 테스트(예: 자연 공명 검색 사용)
  • 열 테스트 파라미터와 함께 전기적 신뢰성 및 생존성 내구성 테스트
  • 온도, 습도, 염수 분무/안개와 같은 환경 스트레스에서의 테스트

Shaker 플랫폼은 생산 품질 보증 테스트

최종 라인 샘플을 테스트하여 제조 공정 매개 변수를 검증하고 생산 품질의 일관성을 보장합니다.

플랫폼 특성

Shaker

LDS 제품군에서 가장 크고 강력한 Shaker를 기반으로 제작된 V9940은 EV 배터리 팩이 극심한 충격 및 진동 조건을 받아야 하는 테스트 시 이상적인 선택입니다. Shaker는 300kN rated sine force을 가질 뿐만 아니라 사인 작동의 경우 최대 50.8mm(2in) 변위, transient 펄스의 경우 최대 63.5mm(2.5in)의 변위를 달성할 수 있습니다.

Climatic Chambers

HBK는 Climatic Chambers 제조업체와 협력하여 환경 조건을 모두 제공하고 열 폭주를 관리하는 데 필요한 안전 기능을 갖춘 배터리 테스트 턴키 솔루션을 제공하고 있습니다.

턴키 서비스

HBK 프로젝트팀은 초기 문의부터 시스템의 관리에 이르기까지 전체 프로젝트 프로세스를 안내합니다.

글로벌 서비스 계약은 다중 계층 시스템에서 사용할 수 있습니다. 제품 유지 보수는 Shaker 시스템의 가용성 / 가동 시간을 극대화하고 장기적인 투자 수익을 보장합니다.
