Brüel & Kjær 가속도계는 공장에서 개별적으로 교정된 상태로 공급되며 종합적인 교정 차트와 함께 제공됩니다.
가속도계가 지정된 환경 제한 내에서 보관 및 작동되는 경우, 즉 과도한 충격, 온도, 방사선량 등에 영향을 받지 않는 경우 장기간에 걸쳐 특성의 변화가 최소화됩니다. 테스트에 따르면 특성은 몇 년의 기간 동안에도 2% 미만으로 변경됩니다.
그러나 거칠게 가속도계를 다루게되면, 가속도계 기능에 문제가 생기거나 때로는 영구적인 손상을 초래할 수 있습니다. 가속도계를 손 높이에서 콘크리트 바닥에 떨어뜨리면 일반적으로 2000g의 수천 g의 충격을 받을 수 있습니다.
따라서 교정에서 얻은 감도를 주기적으로 확인하는 것이 좋습니다. 일반적으로 가속도계가 손상되지 않았는지 확인할 수 있기 때문입니다.
교정 Exciter 유형 4294 자세히 알아보기
진동 교정

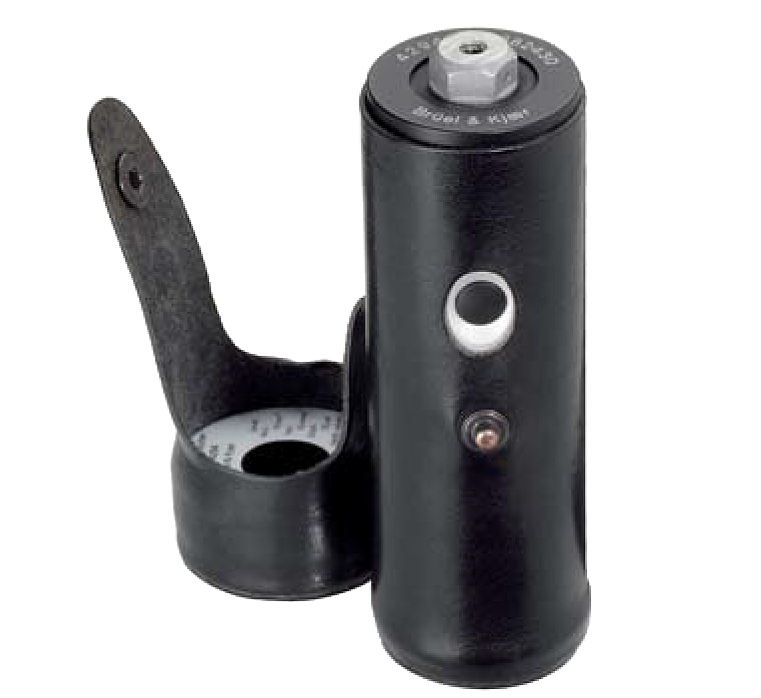

Exciter 유형 4294
가속도계용 단순 교정기
주기적인 교정 점검을 수행하는 가장 편리한 방법은 B&K 배터리로 작동되는 교정된 진동 소스를 사용하는 것입니다. 여기에는 159.15Hz에서 정확하게 10m/s2를 생성하는 작은 내장형 shaker 테이블이 있습니다.
가속도계의 감도 교정은 shaker 테이블에 고정하고 10m/s2에서 진동할 때 출력을 기록하여 확인합니다.
휴대용 교정기에 똑같이 유용한 응용 프로그램은 측정을 수행하기 전에 전체 측정 또는 분석 설정을 확인하는 것입니다. 측정 가속도계는 측정 대상에서 교정기로 간단히 전송되고 10m/s2 수준으로 진동합니다. 판독값을 확인할 수 있으며 기록 중인 경우 향후 참조를 위해 10m/s2 교정 수준을 기록할 수 있습니다.
힘 및 임피던스 측정

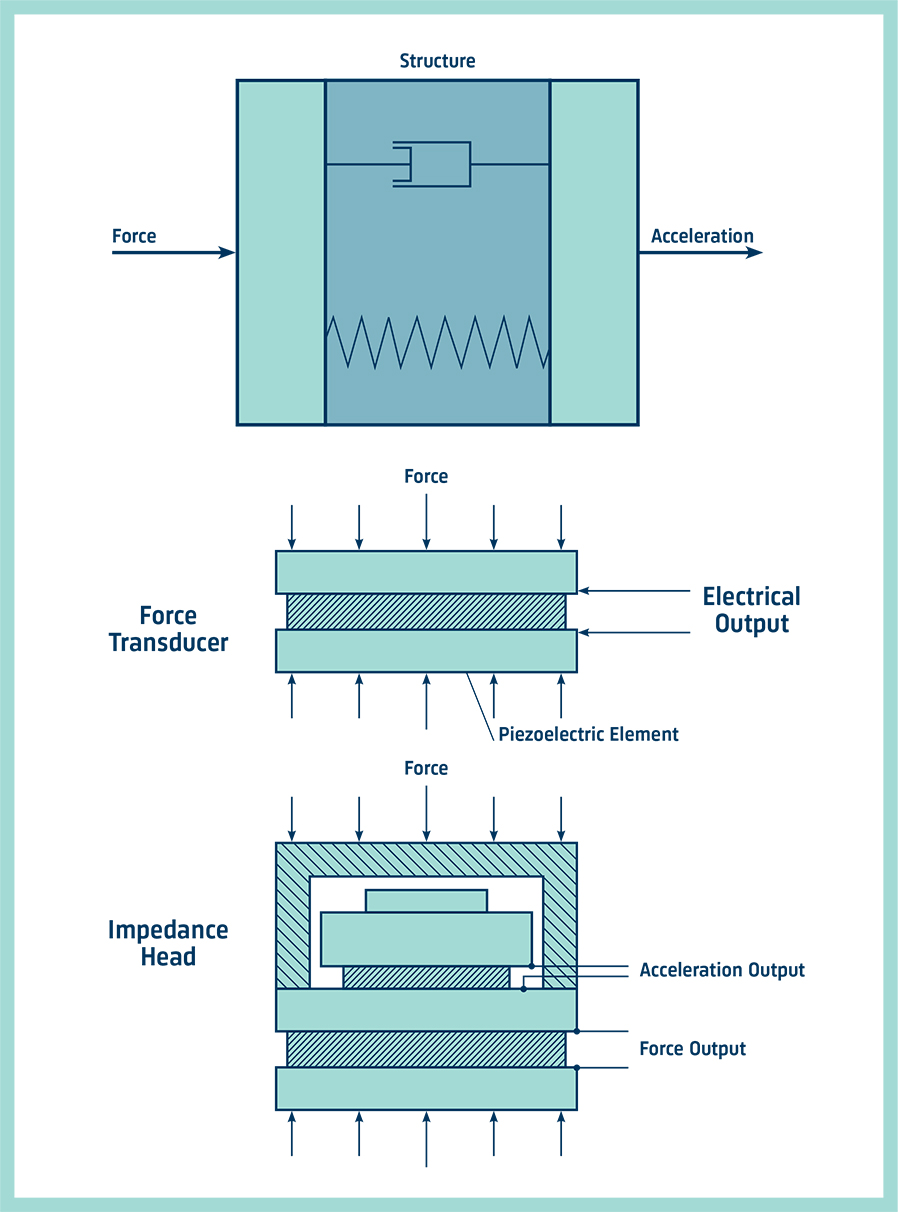

힘 트랜스듀서는 가속도계와 함께 기계적 역학 측정에 사용되어 구조물의 동적 힘과 그에 따른 진동 운동을 결정합니다. 파라미터는 함께 구조의 기계적 임피던스를 설명합니다.
힘 트랜스듀서는 또한 압축될 때 전달되는 힘에 비례하는 전기 출력을 제공하는 피에조 일렉트로닉스 소자를 사용합니다. 힘 신호는 가속도계에 사용되는 것과 동일한 장비로 처리 및 측정할 수 있습니다.
매우 가벼운 구조의 포인트 임피던스 측정을 위해 가속도계와 힘 트랜스듀서를 임피던스 헤드라고 하는 단일 장치로 결합할 수 있습니다. 그러나 대부분의 임피던스 측정은 별도의 가속도계와 힘 트랜스듀서를 사용하여 수행됩니다.
로그 스케일 및 데시벨

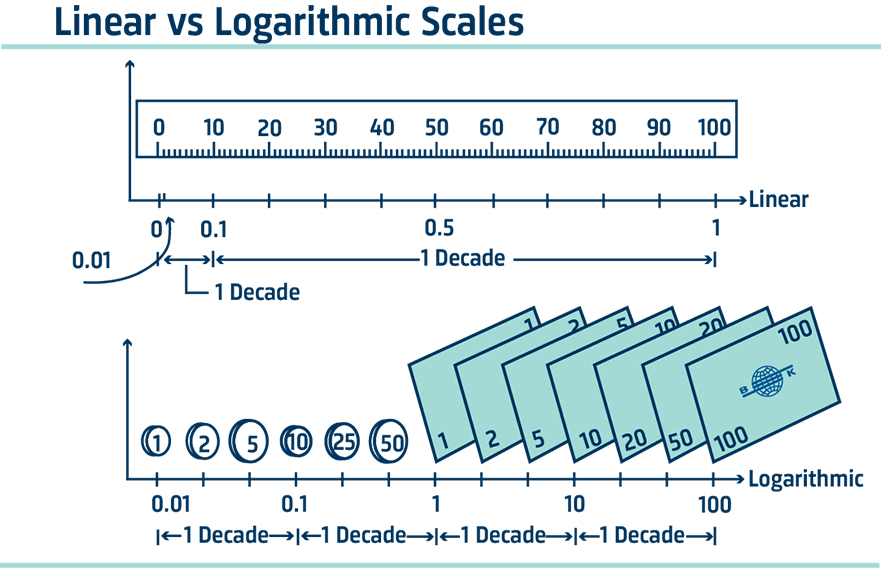

우리는 종종 로그 스케일로 빈도를 표시합니다. 이것은 차트 또는 화면의 낮은 빈도를 확장하고 높은 빈도를 압축하여 차트 또는 화면의 전체 너비에 대해 동일한 비율의 해상도를 제공하고 크기를 합리적인 비율로 유지하는 효과가 있습니다.

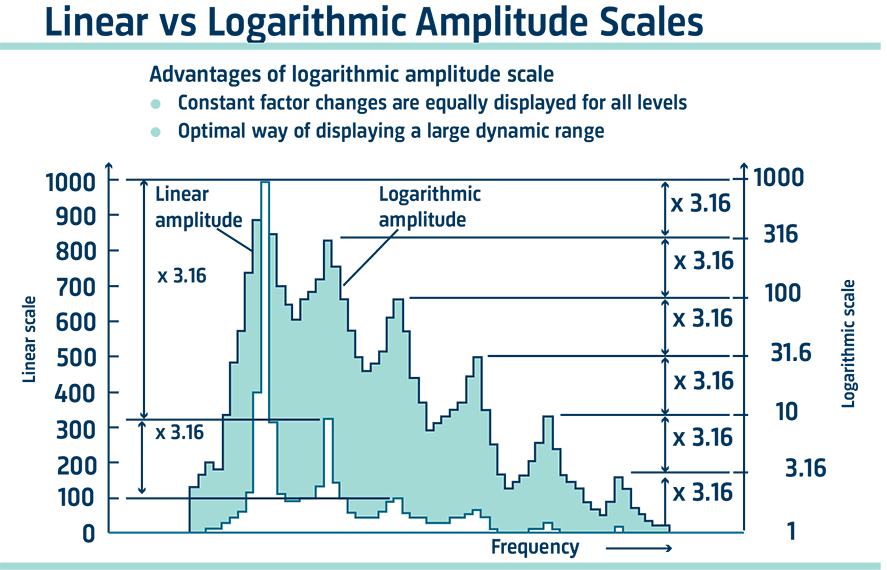

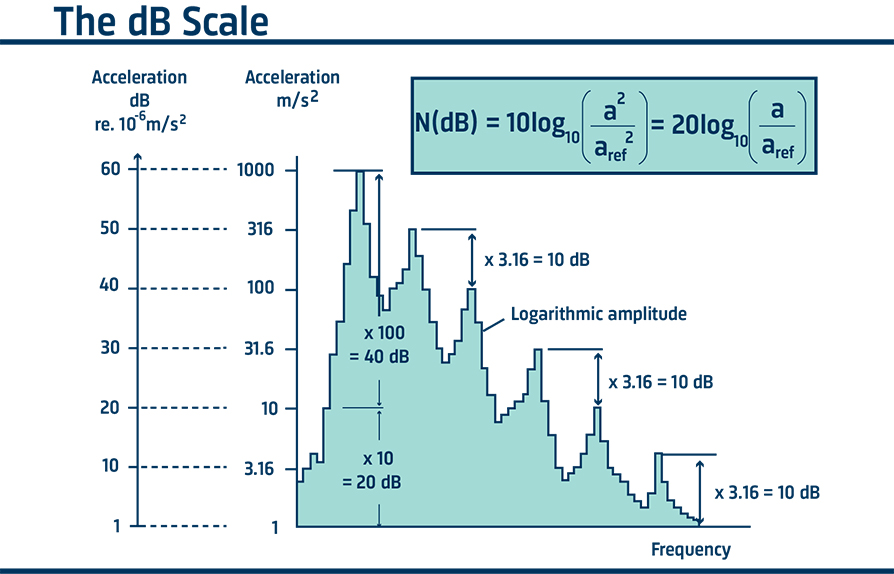

대수 스케일은 진동 진폭을 플롯하는데에도 사용됩니다. 이것은 데시벨 스케일을 레벨 비교에 도움으로 사용할 수 있게 합니다. 데시벨(dB)은 한 레벨과 다른 레벨의 비율이므로 치수가 없습니다. 그러나 절대 진동 수준을 인용하려면 기준 수준을 명시해야 합니다.
예를 들어, 한 진동 레벨이 다른 레벨보다 10dB 더 크다고 더 이상의 설명 없이 말할 수 있지만, 진동 레벨이 85dB라고 말하고 싶다면 기준 레벨로 참조해야 합니다.
따라서 진동 가속도 레벨은 85dB re라고 말해야 합니다. 10-6 m/s2.
