이 기사는 진동 세계에서 HBK LDS의 수 년간의 경험과 부품 및 어셈블리의 진동 테스트 중에 발생할 수 있는 수많은 문제를 기반으로 합니다. 아래 Shaker 작동을 살펴보겠습니다.
- 테스트 설계 및 운영
- 하중 및 고정 장치
- 큰 페이로드
- 슬립 테이블
테스트 설계 및 운영
역학 테스트
특히 탑재 하중이 크거나 테스트가 심한 경우 테스트 대상 항목, 고정구 및 Shaker 뼈대의 결합된 역학을 잘 이해해야 합니다.
테스트 주파수
Shaker 는 최대 및 최소 주파수 내에서만 실행되어야 합니다.
가속도계
모든 가속도계가 단단히 장착되어 있고 테스트 중에 떨어지지 않는지 확인하는 것이 좋습니다.
축 방향 운동
Shaker overturning 모멘트 능력을 초과하지 않도록 축 방향 운동을 주의 깊게 모니터링하는 것이 좋습니다.
장비 사용자
훈련된 직원만 장비를 사용해야 합니다. 교육이 필요한 경우 진동 테스트 과정에 대한 자세한 내용은 HBK LDS에 문의하십시오.
장비 매뉴얼
사용자는 특별한 추가 사항을 포함하여 장비 설명서를 숙지해야합니다.
검사 전
테스트를 시작하기 전에 Shaker 및 기타 장비가 올바르게 작동하는지 확인하십시오.
테스트 실패
모든 실패를 기록하고 테스트를 반복하기 전에 원인을 분석하기 위해 노력해야 합니다. 이렇게 하면 동일한 문제로 인한 반복적인 오류를 방지할 수 있습니다. 적절한 경우 드라이브 및 프로필 플롯을 포함하여 고장에 대한 세부 정보를 HBK LDS 엔지니어링팀에 전달합니다.
고정 주파수 테스트
Shaker는 주파수가 셰이커 공명과 일치할 수 있으므로 고정 주파수 테스트 중에는 최대 성능으로 실행되지 않을 수 있습니다. 이로 인해 원하는 테스트 수준을 달성하지 못하거나 Shaker가 손상 될 수 있습니다.
시스템 특성화
실행할 테스트에 대한 올바른 제어 위치를 결정하려면 시스템이 낮은 레벨의 sine sweeps을 실행하여 특성을 지정해야 합니다. 특성화 플롯은 향후 참조를 위해 보관할 수 있습니다.
Shaker 사양
진동 테스트 시스템 및 기타 관련 장비는 사용자 설명서에 나온대로 사양 내에서만 실행되어야 합니다.
질량 테스트
테스트를 시작하기 전에 탑재 하중과 고정물의 정확한 질량을 알아야 합니다. 이렇게 하면 Shaker가 과도하게 운전되는 것을 방지 할 수 있습니다.
하중 및 고정 장치
목적에 대한 적합성
고정물이 필요한 목적에 적합한지 확인하는 것이 중요합니다.
열 팽창
자세히보기
LDS 열 장벽모든 지그 설계는 열팽창 효과를 고려해야 합니다. 서로 다른 재료를 함께 고정하고 온도 변화를 받으면 구성 요소에 응력이 발생합니다. 열 챔버의 슬립 테이블은 특히 슬립 플레이트가 챔버의 작동 온도에 도달하기 전에 지그 볼트를 조이면 베어링이 손상될 수있는 열팽창에 특히 민감합니다.

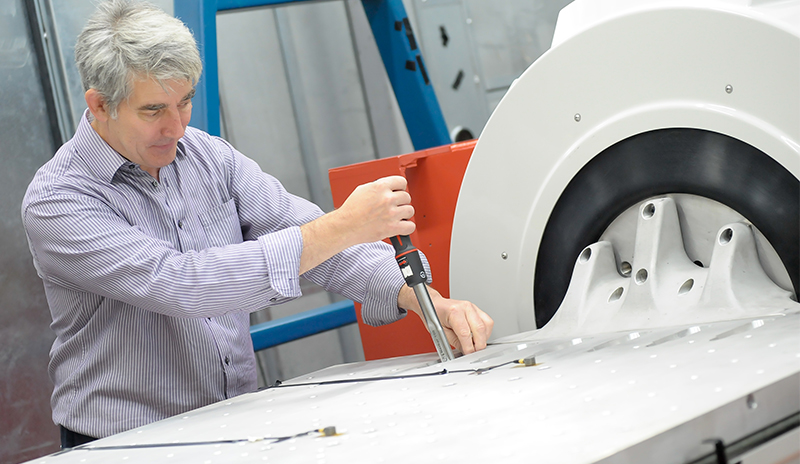

토크 설정
인서트와 페이로드 볼트는 항상 사용자 설명서에 정의된 올바른 토크로 조여야 합니다. 이러한 볼트를 과도하게 조이면 인서트가 손상될 수 있고 느슨하게 조이면 페이로드가 덜거덕 거리거나 느슨해져서 부정확한 측정이 이루어 지거나 시스템 또는 페이로드가 손상될 수 있습니다.
로드(부하)를 위한 지원
항상 사용 설명서에 설명 된대로 하중지지 시스템을 사용하십시오.
가속도계 진동 센서
가속기 위치
가속도계 위치는 신중하게 선택해야합니다. 제어 가속도계는 진동 노드에 위치해서는 안됩니다. 경우에 따라 전기자가 손상될 수 있습니다.
로드(부하) 고정하기
긴 고정 볼트보다는 짧은 고정 볼트를 사용하여 고정이나 페이로드를 부착할 때 가능한 많은 고정점을 사용하는 것이 좋습니다. 테스트 중에 공명할 수 있기 때문입니다.
Overturning 모멘트
Shaker는 불안정하거나 Shaker의 전복 모멘트(Overturning moments) 능력을 초과하는 방식으로 장착된 페이로드에 의해 손상될 수 있습니다. 가속도계는 시스템에 적용되는 전복 모멘트(Overturning moments)를 제한하는데 사용할 수 있습니다.
탑재 하중 치수
Shaker 아마추어의 직경보다 더 넓은 탑재 하중의 경우 헤드 익스팬더 또는 익스팬더를 사용해야 합니다.
큰 페이로드
서비스 가용성
테스트할 탑재 하중 유형이 비정상적으로 큰 경우(톤 및 미터 순서) 가장 적합한 설치 유형은 사용 가능한 예산과 정확한 테스트 요구 사항에 따라 다릅니다. HBK LDS는 세부 테스트 사양을 기반으로 제안해 드립니다. 높은 페이로드는 전기자 안내 및 Shaker 지지 구조에 높은 전복 모멘트(Overturning moments)를 부과합니다.
HBK LDS는 다음과 같은 시스템 공급 경험이 있습니다.
- 대형 헤드 확장기, 슬립 테이블 (최대 3m 정사각형) 및 콤보 시스템
- Lin-E-Air 및 솔리드 트러 니언 구성의 대형 Shaker
- 내진 블록 장착 (이 백서 뒷부분의 'Shaker 및 슬립 테이블'참조)
LDS 슬립 테이블
자세히보기
SHAKER EQUIPMENT
HBT / LPT SLIP 테이블
결합 표면
모든 결합 표면은 표면의 흠집없이 올바르게 연결되어야 합니다. 표면은 평평하고 매끄러워야하며 짧은 간격으로 짧은 볼트를 사용하여 함께 볼트로 조여야 합니다. 드라이브 연결이 전기자에 장착된 경우 모든 인서트가 사용되고 구조가 가장 높은 드라이브 주파수에 동적으로 고정되도록 하는 것이 좋습니다.
지그 및 비품 설계
지그 설계는 다음 정보를 고려해야 합니다.
- 사용 설명서에 제시된 슬립 플레이트 전복 모멘트(Overturning moments)를 초과하지 마십시오. 베어링이 손상될 수 있습니다.
- 최상의 전복 모멘트(Overturning moments) 억제를 제공하므로 사용 가능한 모든 베어링을 덮으십시오.
- 슬립 플레이트는 3축에서만 뻣뻣하지만 3회전에서는 유연합니다. 지그는 슬립 플레이트의 강성을 추가하도록 설계되어야합니다.
지그 및 고정구 부착
지그와 픽스쳐의 평탄도가 중요합니다. 고르지 않거나 구부러진 지그는 슬립 플레이트 내의 베어링 바인딩과 화강암 테이블 베이스에 슬립 플레이트 마찰을 일으킬 수 있습니다. 고정 볼트는 사용 설명서에 명시된 길이를 가져야 합니다. 너무 긴 볼트는 슬립 플레이트를 손상시킵니다. 너무 짧은 볼트는 인서트에 완전히 맞물리지 않을 수 있습니다.
열 팽창
지그 설계는 열팽창의 영향을 고려해야 합니다. 서로 다른 재료를 함께 고정하고 온도 변화를 받으면 부품에 응력이 발생합니다. 열 챔버의 슬립 테이블은 특히 취약하므로 슬립 플레이트가 챔버의 작동 온도에 도달하기 전에 지그 볼트를 조이면 베어링이 손상될 수 있습니다.
전기자 연결
가능한 경우 모든 전기자 인서트를 사용하여 드라이버 바 또는 고정 장치를 부착해야 합니다. 몇 개만 사용하면 인서트가 빠지거나 아마추어의 다이나믹이 변경될 수 있습니다.
